TD50315-DJ原位單剪儀(又稱單磚原位單剪法測試裝置)
一、用途和特點
單磚原位單剪法測試裝置是用于檢測建筑砌體抗剪強度的專用儀器。該儀器是一臺小型液壓裝置,通過活塞上升推動蓋板對砌塊產生作用力檢測砌體抗剪強度,使砌塊上下兩個面發生剪切,通過測定砌塊發生剪切時的力來計算砌體的抗剪強度,測試結果直觀性強,檢測部位局部破損。
①.該儀器結構新穎,體積小巧,質量輕盈,操作方便。
②.采用手動泵加荷油缸,操作簡單方便,互換性強。
③.數字顯示壓力表,可直接讀出剪切力。
標準
GB/T50315-2011《砌體工程現場檢測技術標準》
二、主要技術參數
1、額定推力(Kn):150
2、額定行程:20
3、相對測量范圍(%):20-80
4、示值相對誤差(%):±2
5、外形尺寸:115×110×110
6、質量(Kg):10
三、結構特征及工作原理

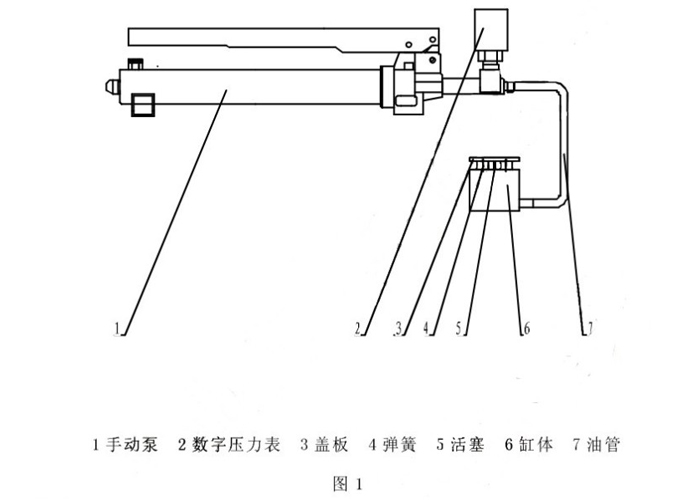

剪切儀及其附件見圖1所示:
1、被測砌體 2、切口 3、受剪灰縫 4、傳力件 5、墊塊 6、測力頂
圖1、2所示,壓手動泵壓把,液壓油經油管一路與數字壓力表相通,另一路進入剪切儀推動活塞上升,活塞推動蓋板對砌塊施加推力。隨著對砌塊推力的增大,砌塊上下兩面發生剪切,此時油壓迅速降低回零,在彈簧力作用下活塞回位。數字壓力表記錄下此時的壓力值,通過計算可求出砌體的抗剪強度。
