TD12441-B型防火涂料試驗儀（小室法）

一、使用范圍

TD12441-B型防火涂料測試儀（小室法）適用于在實驗室條件下定量測試涂覆于基材表面防火涂料的阻燃性能，以其燃燒失重，炭化體積來評定防火涂料的優劣。

二、主要技術參數

1、儀器外型尺寸約:340mm×230mm×794mm；

2、試樣夾可傾斜45°±2°

3、銅質燃燒杯：外徑24mm±0.1 mm、壁厚1mm±0.06mm 高17mm±0.1mm、容積為6mL

4、燃料：化學純級無水乙醇

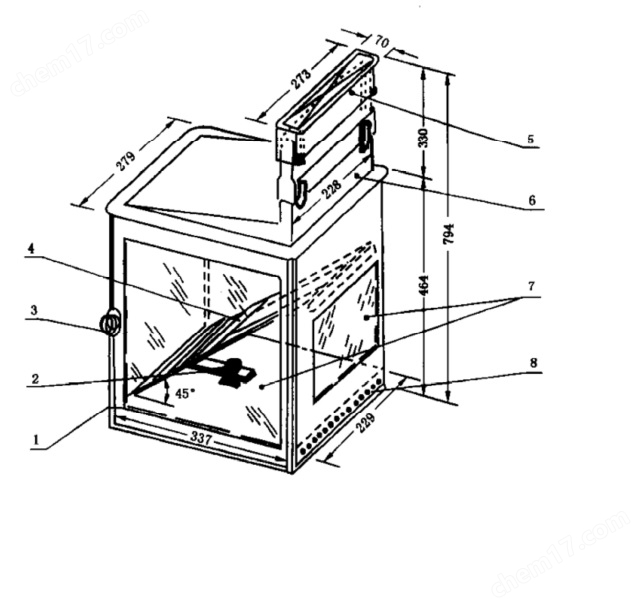

1一一箱體；

2-一燃料杯；

3-一門銷；

4一一試件支架；

5一回風罩；

6一煙囪；

7一玻璃窗

8一進氣孔

三、隨貨清單

主機     1臺

合格證   1張

說明書   1份

四、適用標準

GB12441-2005《飾面型防火涂料防火性能分級及試驗方法—小室法》

五、防火涂料測試儀（小室法）的試樣制作：

1 、防火涂料測試儀（小室法）的試板由符合GB738-75《闊葉樹材膠合板》的樺木五層膠合板制成，其尺寸為300mm×150mm × 5mm，試樣表面應平整光滑， 無節疤無拚縫和其它缺陷。

2 、試板在涂覆防火涂料之前，應在溫度25±1℃ ，相對濕度60% ～70% 的條件下?tīng)顟B(tài)調節至恒（間隔24h重量變化不大于0.1%）。

3 、按200～250g／m２的涂覆比值（厚漿型涂料允許增至500g／m２）將要測試的防火涂料均勻地覆于試板表面及四周，當需要分次涂覆時，兩次之間應間隔24h。

4 、將制好的試件按2條規定的條件狀態調節至恒重。

5 、每種防火涂料應制十個試件。

六、試驗程序

    1 、將經過狀態調節的試件置于50±2℃的烘箱中烘40h，取出冷至室溫稱重。

    2 、將稱過的試件放置在支撐架上，使其涂覆面向下。

    3 、將燃料杯置于基座上，使杯沿到試件受火面的最近垂直距離為25mm。

    4 、用移液管或滴定管取5mL無水乙醇注入燃燒杯中，點火、關門；試驗持續到火焰自熄為止。

5 、每組試驗應重復作5個試件

七、數據處理

1 、失重的計算:將燃燒過的試樣取出冷至室溫，稱重，一組試件燃燒前后的平均重量損失即為防火涂料試樣的失重。

2 、炭化體積的計算:用鋸子將燒過的試件沿著火焰延燒的最大長度、最大寬度線鋸成四塊。量出縱向、橫向切口漆膜下面基材炭化（明顯變黑色）的長度、寬度，再量出最大的炭化深度，其平均炭化體積即為防火涂料的炭化體積：

3 、若一組度件的標準偏差大于其平均失重（或平均炭化體積）的10％，需加做五個試件，其失重（或炭化體積）應以十個試件的平均值計算。

4、阻火性能評定

 防火涂料對可燃基材的保護以其失重和炭化體積值加以評定，分級標準如下表:

《分級標準的詳細說明，請查GB/T15442.4-1995標準》
