TDJY-H型絕緣油介電強度自動測試儀

一、 簡介

依據國際IEC-156和國際GB507-86《絕緣油介電強度測定法》的要求，結合廣大使用者反饋的意見，而開發的全自動化儀器。

本儀器選用單片機為主導，先設定后開機測試的方法，全部過程由微機自動運行控制，操作簡單，方便適用。

二、用途與特點

本儀器適合測試各種絕緣油介電強度。其主要性能特點：

1. 本儀器設有自動檢測功能，如開機自動進入復位狀態執行調壓器回零。

2. 采用了微型TPU-A面板式打印機，自動打印輸出。

3. 根據用戶需求可改變測試次數、攪拌、靜置時間、聲控光控提醒連續打印與非打印。

4. 本儀器采用全自動磁振子攪拌，消除油樣的不均勻和氣泡。

三、技術規格

1. 工作電源：AC 220V ±10%、50HZ ±5%

2. 測量范圍：AC 0-80KV

3. 限定電流：5mA

4. 測量準確度：1.5%

5. 調壓速度：2.5KV/S±10%

6. 預定設置：次數1—9

攪拌時間0—1分39秒

靜置時間0—10分39秒

 7. 使用條件：環境溫度5℃—35℃

相對溫度≤75%

8. 油杯間隙：2.5mm（油杯塞尺直徑）

9.  體    積：415×315×315mm³

10. 重    量：30kg

1．輸入電源

連接安全接地，插上220V交流電源，檢測電源（按電源插頭上面標識：左零右火相連）正確無誤，否則易燒保險管。（注意）

2．取油樣

2．1將油杯兩電極間距調整在2.5mm：（將一端電極調整在偏中位置，將鎖住此軸桿的螺釘旋緊，將另一端螺桿逆時方向擰開取出塞尺棒或標尺）于兩電極間靠緊兩電極，鎖住螺釘取出塞尺，如圖二。

2．2將油杯處理干凈，置干凈的磁振子于油杯內，注滿準備好的油樣，

翻開高壓蓋置油杯于高壓倉兩高壓柱間，平穩放置蓋上高壓蓋壓好安全開關。

圖二  高壓艙內布置圖

（1）高壓艙                  （2）高壓柱

（3）軸桿                    （4）電極

（5）塞尺                    （6）油杯

（7）軸桿固定螺絲            （8）磁振子

3． 預定設置

3．1設定值共有6位預選盤如圖三

①表示次數設定，按“+”“－”號可從1—9位數選取您所需測試的次數。

②③表示攪拌時間設定，②表示十位③表示個位，1分39秒表示數為99秒即60秒+39秒。

④⑤⑥表示靜置時間設定，④表示“分”的個位⑤表示“秒”的十位⑥表示“秒”的個位，10分39秒表示999秒即9分+60秒+39秒。

4．功能鍵操作

   功能鍵共有6個，屬點動鍵，按一下便可回應工作。如圖四

圖四  功能鍵

4. 1 待測試時按“測值”鍵，攪拌、靜置、升壓、打印各功能會按設定

的數值順序執行。

4. 2 在升壓過程中按“停止“鍵，就會停止升壓，數碼上顯示的數值

就是此高壓端輸出的高壓值，可保持同步不變，按住此鍵不放可

調低高壓輸出值，按停止鍵不會改變?cè)\(yùn)行狀態，只要再按“測值”

鍵可繼續恢復運行。

4. 3 第一次升壓油樣擊穿后，聲控提醒連續“嘀”一短聲20秒，測第二次后“嘀”二短聲，第六次“嘀”，一長聲一短聲，第七次“嘀”

一長聲二短聲，待平均值顯示完后“嘀”不間斷響20秒，如果不

用聲控提醒，按一下聲控鍵就進入光控提醒，光控指示燈亮，閃

亮次數同“嘀”響聲次數一樣，再按聲控鍵無效，保持光控不變，

只能再次打開電源時聲控有效。

4. 4 執行完后，如想再查看數據時，按“顯示”“打印”鍵，此兩鍵屬

重復使用鍵，按“顯示”鍵一次顯示一次測試值，直到顯示平均

值，重復顯示完畢。按“打印”鍵時，重復打印電壓值時，時間不再打印

4. 5 當按動“復位”鍵時，顯示為ocpu英文字樣表示為復位到位后初始等待狀態，簡稱初態或ocpu狀態，在測試升壓過程中按“復

位”鍵，將不進入初態，同油樣擊穿時的情況一樣，繼續運行不

改變?cè)\(yùn)行狀態，如連續再按“復位”鍵此時確認為“復位”轉

而進入初態。

5.  開機等待

       置電源開關于“on”，本機進入自檢狀態，打印機回應指示燈亮，顯示屏顯示ocpu字樣。如調壓器不在零位，顯示OIJJ字樣

表示復位過程，下降指示燈亮，下降到零位后顯示為ocpu初始

等待狀態。

6.  測值

點動“測值”鍵，開始按照預先設定的數值運行；攪拌指示燈亮磁振子快速旋轉，顯示屏第一位數碼顯示第一次次數，后三位顯示攪拌時間；攪拌完畢，振子停止攪拌指示燈滅，靜置指示燈亮開始靜置，指示燈滅后，合閘、升壓指示燈亮，進入顯示同步升壓，此時顯示屏后三位數碼顯示為電壓（00. 0KV）待油樣擊穿后，升壓電源自動分閘，顯示屏停止顯示5秒，打印機打印時間、電壓值；調壓器下降，下降指示燈亮，攪拌指示燈亮第二次測試開始，同時打印、顯示屏顯示擊穿電壓，顯示次數值閃爍，聲控提醒；調壓器回零后，下降指示燈滅、顯示停止閃爍、聲控消失，接著第二次測試；所有測試次數運行完畢后，顯示屏顯示總次數的平均值，用英文字母表示（A、B、C、D、E、F、G、H、Y）如僅測試一次顯示為A24. 3KV，如測試六次顯示為F24. 3KV；然后打印電壓平均值，油樣測試完畢，此時可重復顯示、打印，按復位鍵后，所有數據消失。

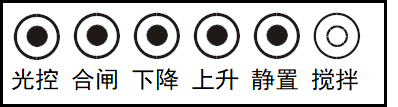

在ocpu狀態下關機取出油樣，便可更換新油樣再次試驗，測試完畢在復位狀態下關機。測試時指示燈運行過程如圖五：

攪拌時間內，攪拌指示燈亮

升壓過程中，上升、合閘指示燈亮

油樣激穿后，調壓器回零，下降指示燈亮

同時下一次攪拌時間開始，攪拌指示燈亮

油樣擊穿后，可以選擇光控，光控指示燈亮

六、安全注意事項

1. 因本儀器是絕緣油介電強度專用測試設備，不可另作它用，非專業維修人員使用者不得隨意開箱。

2. 使用時安全接地與機箱外殼保持良好接地，電源左零右火相連。

3. 在升壓過程中，不得隨便接觸本儀器，以免發生高壓危險。

4. 本儀器的專業油杯，不得隨意作高溫烘干處理。

七、維修與保養

1. 測試完后用油清洗油杯，用柔軟的麂皮或綢布擦凈電極表面保持光潔，注滿清潔干燥的油保護油杯。

2. 使用或存放本儀器應在干燥、通風安全的地方。

3. 本產品實行三包，在正常使用和保管情況下，本儀器保修一年。

4. 在保修期內凡屬質量導致故障而不能正常運轉，本廠負責免費修理。

5. 保修期由于操作或保養不當，導致儀器損壞，本廠可優惠供應零部件與維修。

6. 用戶在使用中如有儀器工作異?；蛐枰夹g(shù)咨詢等方面的問題，請及時與本廠聯系。

八、裝箱單

使用說明書                           1份

專用油杯                             1只

電源線                               1根

磁振子                               1枚

打印機專用紙 1卷

5A保險                              2只
