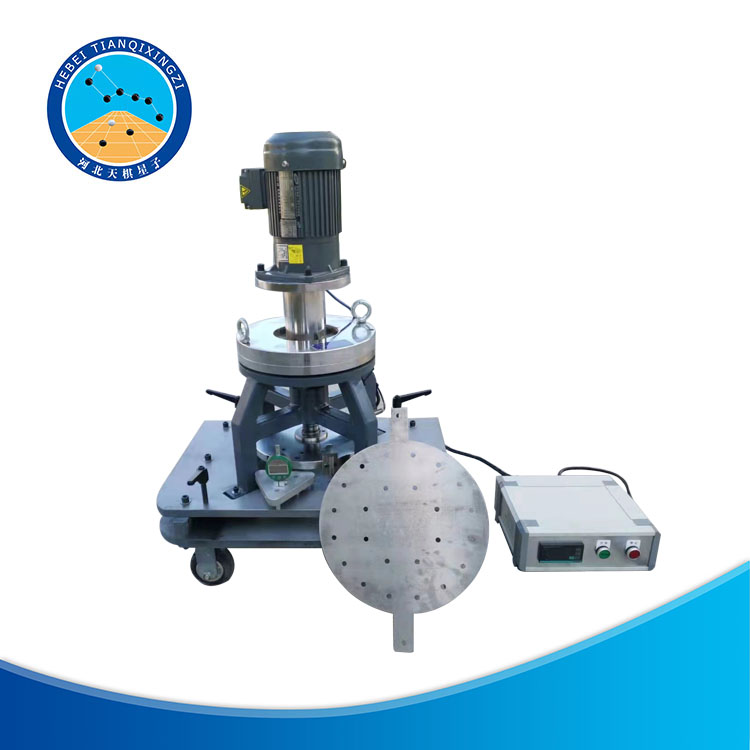

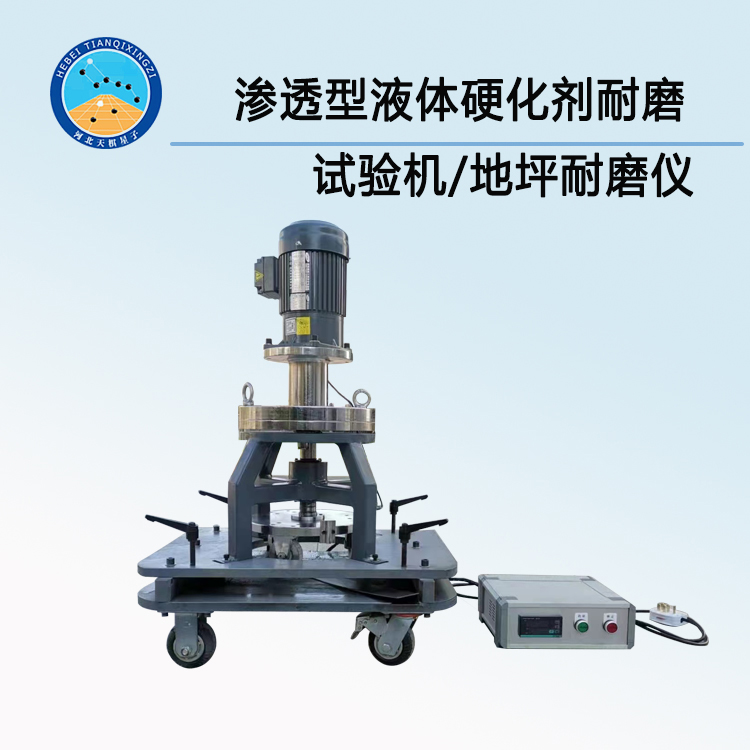

TDJC2185-2 型滲透型液體硬化劑耐磨試驗機/地坪耐磨儀

工作原理

  TDJC2185-2 型滲透型液體硬化劑耐磨試驗機是根據 JC/T2158-2021《滲透 型液體 硬化劑》中耐磨性試驗方法進行試驗的。原理是在規定的載荷下，耐磨 儀的三個 硬化鋼輪沿著材料表面的環形區域旋轉固定轉數，通過測量由此引起 磨損的平均 深度，評估材料表面環形區域處的耐磨性。

使用注意事項

  開始測試機器和儀器只能由訓練有素的工作人員或負責安裝的工作人員使 用 試驗機的維護和操作，首先應使他自己通過說明書熟悉了這臺機器！ 操作請每周對所有零件進行一次外觀檢查，尤其是電氣零件系統和螺紋。任 何 缺陷都必須立即修復！沒有防護設備不允許修動機器！:耐磨性差的試件在試 驗 中可能會迅速磨損，有時表面可能在幾分鐘內破壞，耐磨儀經受劇烈振動可 能導 致?lián)p壞,如果遇到此情況請立即關掉電機電源。

使用操作方法

1.接通三相四線 380 伏電源。 2.按下啟動按鈕(綠色)，電機開始工作。通過按下停止按鈕(紅色)，您可以 隨時停 止測試。 3.電子計數器顯示當前的轉數。 4.達到調整后的轉速時，電機關閉。 5.在開始新的測試之前，首先按下電子計數器上的復位按鈕然后按下開始按 鈕(綠 色)改變?cè)O(shè)定值 1.可以用上下鍵改變?cè)O(shè)定值(4-digittype-僅)即使在計數期間。但是，請注 意以下幾 點點數。 1.1)如果設定值改變?yōu)樾∮谟?jì)數設定的計數值對于加法方向，計數將繼續， 直到 達到滿量程 (4 位數類型為 9999，6 位數類型為 999999)，返回零，然后達到新的設定 值。如 果設定值被改變?yōu)橐粋€(gè)值在計數值以上，計數將持續到計數值達到新的 設定值。 1.2)如果計數設置為減法方向，計數將繼續直到滿量程(-4 位類型為 999， 6 位類 型為 99999) 不管新的設定值，然后顯示將變?yōu)? - - -用 4 位數的類 型，用 6 位數的類型。 2.如果設定值更改為“0”，該裝置將不會完成計數。但是，請注意以下幾 點。 2.1)當計數設置為加法方向時，計數將繼續直到達到滿量程(4 位數類型為 9999， 4 位數類型為 999999 6 位數字類型)，返回到零，然后完成向上計數。 2.2)當計數設置為減法方向時，計數將繼續，直到達到滿刻度(-999，4 位 數類型 和-99999) 用 6 位數字類型)，然后顯示將變?yōu)? - -用 4 位數字類型 和 6 位數字類型。 2.3)對于指令、獨立和相位輸入，當計數值從值“0”增加或減少，然后返 回值“0”， 計數完成。

技術數據

2 輸入電壓：380V（四線）

2 功率：0.6kW

2 主機外形尺寸:720×720×680mm

2 控制柜：550×550×855mm

2 整機重量:160Kg

2 磨頭轉速為：(180±15)r/min

2 鋼化輪硬度：735±5HV

2 包裝箱外形：820×770×1210mm

2 升降機功率：30W×2

2 最大升降行程：100mm

2 上升速率：5mm/s

維護：

  在灰塵彌漫的情況下不時需要對行程提升器進行新的注油和潤滑。 耐磨儀由電機、配重、鋼架、控制器和磨頭組成，如圖 A.1 所示，具體應 符合 以下條件 a.磨頭：由鋼制圓盤和三個硬化鋼輪組成，如圖 A.2 所示，鋼輪以相等徑 向間 隔切向安裝在鋼制圓盤上，且能在直徑為(225±1)mm 的圓形軌跡上自由滾 動。 b.磨頭通過傳動軸與電機和齒輪箱連接，磨頭轉速為(180±15)r/min 。 c.硬化鋼輪上均勻分布的總負載為（ 65.0±0.5）kg d.電機和磨頭安裝在鋼架上，鋼架由 4 個地腳固定在被測試樣表面。 e.硬化鋼輪符合以下要求: --直徑 76mm --寬度 20.0mm～20.1mm ,0.2mm～0.3mm 的倒角。 --維氏硬度不小于 735HV(距離鋼輪外徑 1.5mm). --鋼輪外徑小于 73.0mm 時應更換。
