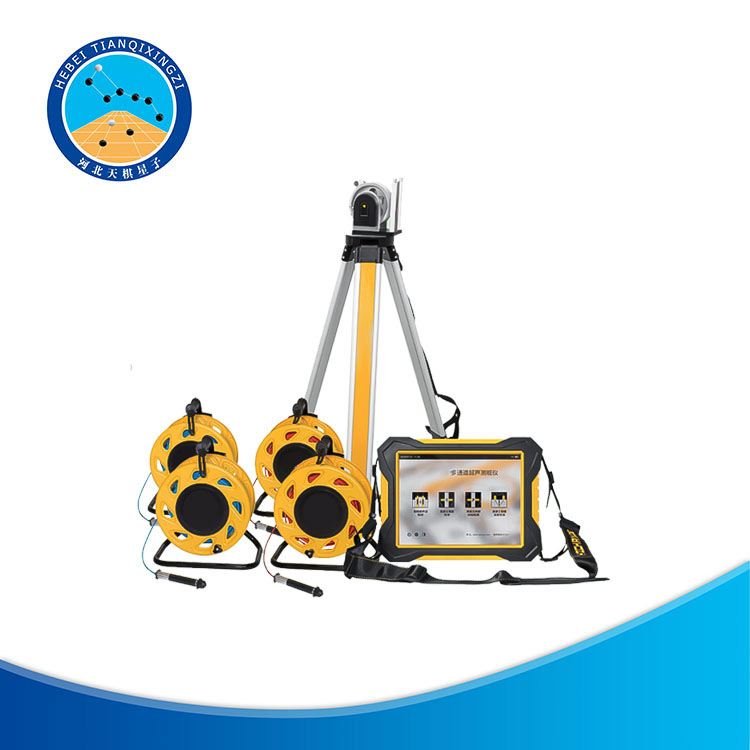

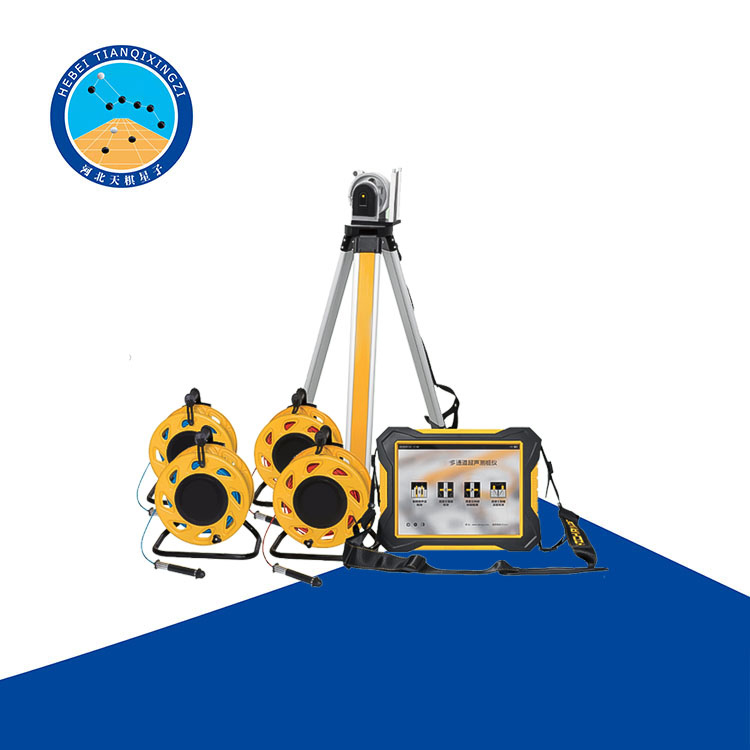

TD-U96多通道超聲測樁儀
一、應用領域
1、聲波透射法基樁完整性檢測
2、 地下連續墻完整性檢測
3、混凝土超聲回彈綜合法抗壓強度檢測
4、 混凝土缺陷檢測和定位
5、 混凝土裂縫深度檢測
6、地質勘察、巖體、混凝土等非金屬材料力學性能測試
二、符合標準
JGJ 106-2014《建筑基樁檢測技術規范》
JTG/T F81-01-2004《公路工程基樁動測技術規程》
TB 10218-2008《鐵路工程基樁檢測技術規程》
DBJ 15-60-2008《建筑地基基礎檢測規范》
SJG09-2015《深圳市建筑基樁檢測規程》
DGJ08-218-2003《建筑基樁檢測技術規范》
CECS 21:2000《超聲法檢測混凝土缺陷》
CECS 02:2005《超聲回彈綜合法檢測混凝土強度技術規程》
三、產品特點
1、 一次提升測試 6 個剖面,最大提升速度可達 60 m/min,最小測點間距為 1cm。整樁缺陷范圍及具體位置判斷實時顯示;
2、收、發互換一體式徑向換能器,配合前置放大技術,采樣波形清晰可見。信號強度及信噪比均達行業一流;
3、 首波自動獲取,經過自建樁基地和大量工程樁驗證優化。智能判讀首波聲時、波幅,快速準確,實時顯示;
4、 深度計數輪計數精度高,支持隨時回放換能器重復測試。可無線連接主機,提升過快智能提醒;
5、12.1 寸彩色高亮工業顯示屏,全觸摸屏操作。亮度可調,高強陽光下也可輕松直視,方便各種環境進行檢測;
6、嵌入式 A9 架構四核處理器,主頻 1GHz、內存1GB,響應速度快。高容量電子硬盤,存儲空間大;
7、配備可獨立充電鋰電池,徒手拆卸靈活更換,方便長時間檢測。創新散熱設計,高溫工況下,檢測不停機;
四、產品參數
主控形式 | A9 四核嵌入式處理器,主頻 1GHz ,內存 1GB |
屏幕尺寸 | 12.1 寸 |
操作方式 | 觸摸屏 |
儲存模式 | 32G 電子硬盤 |
深度計數方式 | 自動計數 |
采樣間隔 | 0.025us ~ 2000us 多檔可選 |
記錄長度 | 0.5-4k |
聲時測量范圍 | 80000000us |
發射電壓 | 125、250、500、1000 四檔可調 |
采樣長度 | 512、1024、2048、4096 四檔可調 |
增益范圍 | 130dB |
增益精度 | 0.5dB |
通道數 | 四通道 |
一次提升測試剖面 | 6 |
最大提升速度 | 60m/min |
計數方式 | 雙向計數 |
發射脈寬 | 0.1-100us |
頻帶寬度 | 1 ~ 500kHz |
聲幅準確度 | ≤ 3% |
聲時準確度 | ≤ 0.5% |
接收靈敏度 | ≤ 10μv |
道間串擾 | ≤ 1/400 |
數據導出 | USB |
數據上傳模式 | WIFI |
工作溫度 | -20℃~ +50℃ |
供電模式 | 可拆卸鋰電池 , 工作大于 8h |
測點間距 | 2-25cm |
最小測點距離 | 1cm |
外形尺寸 | 340*256*58mm |
重量 | 3.5kg |
