TDDG-CJ電工套管沖擊試驗機

1、前言

本試驗機適用于多種塑料管，塑料波紋管的沖擊試驗，確定管材破壞所需沖壓能量值，從而確定其沖壓強度，符合GB/T14823.2《電氣安裝用導管  特殊要求—剛性絕緣材料平導管》及JG3050《建筑用絕緣電工套管及配件》及ZBG33008《聚氯乙烯塑料波紋電線管》等要求。

本試驗機結構簡單，操作方便，性能可靠，因此應用愈來愈廣泛。

2.參數

2.1；最大沖擊能量：6J

2.2；最大沖擊高度：300mm

2.3；重錘質量：1KG  2KG

2.4；間隔鋼塊端部：平齊

2.5；曲率半徑：R300mm

2.6；工作臺類型：平板型或120°V型

2.7；外形尺寸：長X寬X高   350mmx150mmx800mm

2.8；重量：25kg

3.結構說明

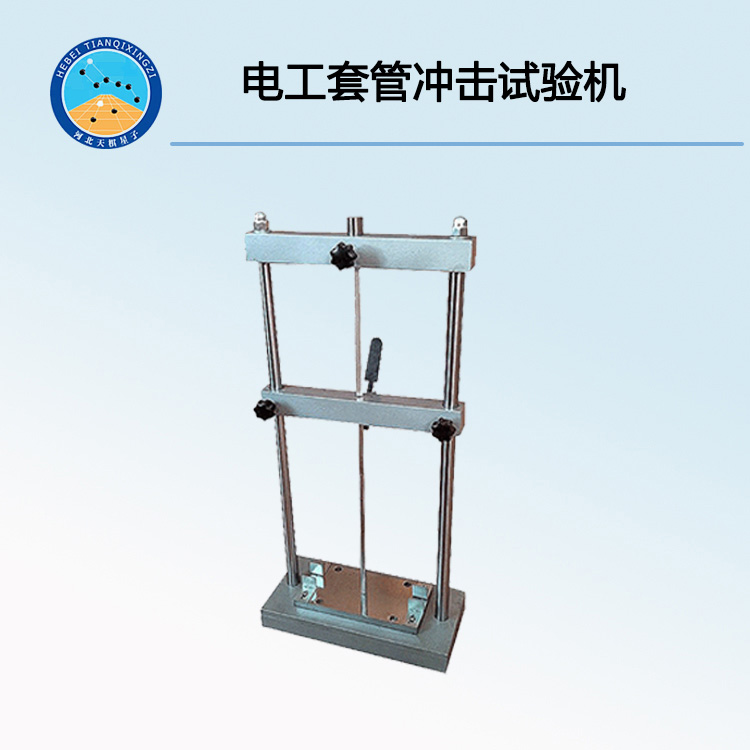

 本試驗機由底座、立柱、導桿、錘和掛鉤等組成。

4.操作

4.1；將試驗機放置平穩，底座下面墊上膠版。

4.2；將試驗機擦拭干凈，立柱及導桿上注入稀油。

4.3；松開禁錮螺釘，提起導桿，將錘放在掛鉤上，再將間隔鋼塊放在導桿底部。

4.4；在低溫試驗箱中取出試樣，將試樣放在墊板上，并將間隔鋼塊的球面部分與試樣最高點接觸。

4.5；導桿為三菱形，自下而上有四條刻度線，所代表的高度分別為0、100、200、300mm。

將0刻度線與間隔鋼塊上部平齊后，擰緊緊固螺釘。

4.6；松開止動螺釘，移動橫梁，使錘底部與所需高度的刻度線齊平，然后擰緊止動螺釘。

4.7；同時按動掛鉤，使錘落下，通過間隔鋼塊沖擊試樣。

4.8；提起間隔鋼塊，取下試樣，觀察有無裂痕或破損。

4.9；實驗完畢，應將錘、墊板、間隔鋼塊等部位擦拭干凈，放置干燥處保存，切勿在無試樣的情況下進行沖擊。
