一、產品簡介工作原理

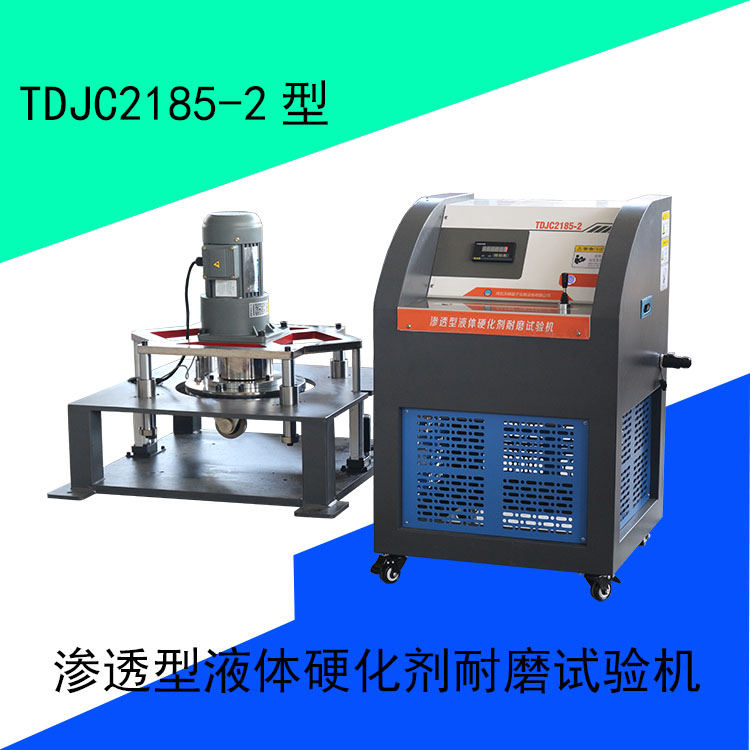

TDJC2185-2型滲透型液體硬化劑耐磨試驗機(硬化劑耐磨試驗機,地坪漆磨耗儀)是在TDJC2185-1型的基礎上根據JC/T2158-2021《滲透型液體硬化劑》中耐磨性試驗方法進行了升級改進。該設備加入上升下降的功能,使試驗過程更加方便省力,該項改進已經申請專利保護。
該設備的原理是在規定的載荷下,耐磨儀的三個硬化鋼輪沿著材料表面的環形區域旋轉固定轉數,通過測量由此引起磨損的平均深度,評估材料表面環形區域處的耐磨性。
二、控制控制臺及儀表
1.計數器參數:
2外型尺寸48x96mm
2采用高性能CPU芯片,提高了數據處理速度
2可適配觸點開關與各種霍爾、光電、接近開關
2計數值為6位數字顯示
2小數點位置可任意設定,比其它計數器具有更高精度停電數據保持達 10年計數速度30CPS、300CPS、2000CPS和5000CPS
2抗干擾能力達到IEC8013級
2. 計數器操作步驟:
三、試驗主機技術數據
2 輸入電壓:380V(四線)
2 功率:0.6kW
2 主機外形尺寸:720×720×680mm
2 控制柜:550×550×855mm
2 整機重量:160Kg
2 磨頭轉速為:(180±15)r/min
2 鋼化輪硬度:735±5HV
2 包裝箱外形:820×770×1210mm
2 升降機功率:30W×2
2 最大升降行程:100mm
2 上升速率:5mm/s
四、產品安裝及操作方法
1.主機下面應預設混凝土基座?;鞍惭b孔位如下:
基座規格不小于:1000×1000*300mm;安裝孔中心距:710×625mm。
2.接通三相四線380V(四線)電源及試驗機的所有插孔。
3.按下電源鍵,設定所需旋轉圈數。
4.調試啟動鍵與上升下降手柄工作是否正常。您可以隨時按電源鍵停止測試。
5.電子計數器顯示當前的轉數。
6.達到設定轉數時,電機關閉。
說明書下載:
TDJC2185-2型滲透型液體硬化劑耐磨試驗機.pdf
JC/T 2158—2021《滲透型液體硬化劑》試驗設備選型表 | ||||||||
1 | 滲透型液體硬化劑耐磨性試驗儀 | TDJC2158-A1 | 臺 | 25000 | 32500 | 45000 | 試驗室版 | |
2 | 滲透型液體硬化劑耐磨性試驗儀 | TDJC2158-A2 | 臺 | 25000 | 32500 | 45000 | 現場版 | |
3 | 滲透型液體硬化劑壓痕硬度測試儀 | TDJC2158-B | 臺 | 870 | 1131 | 1566 |
