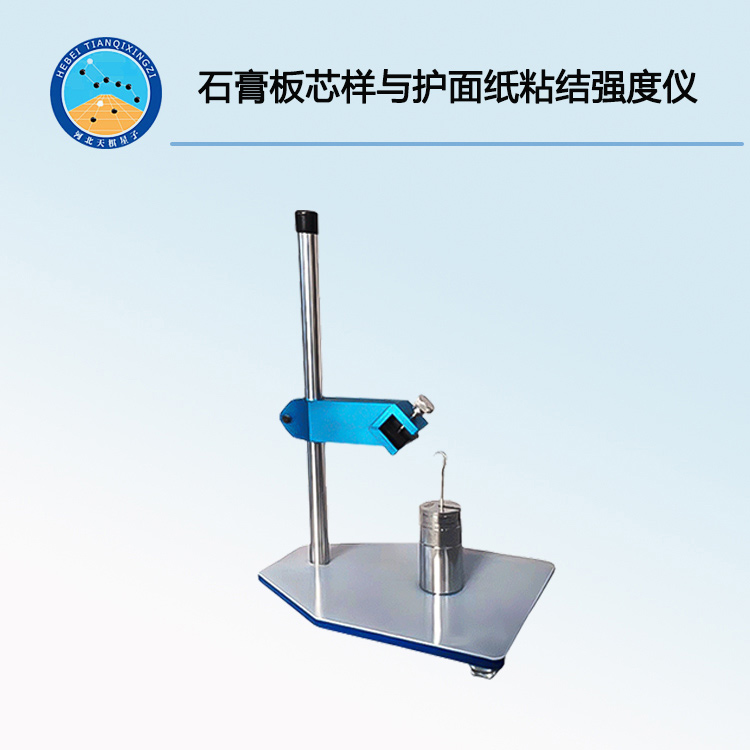

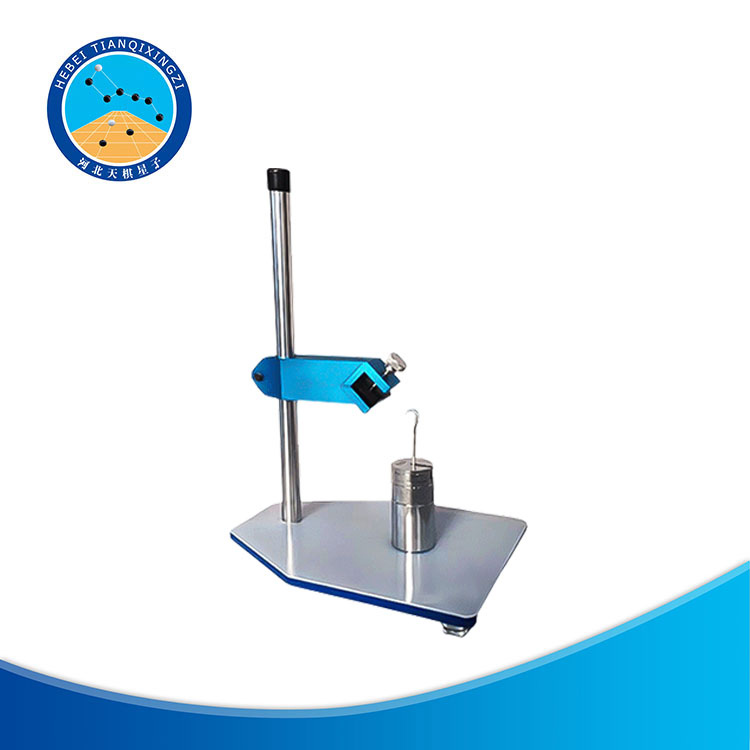

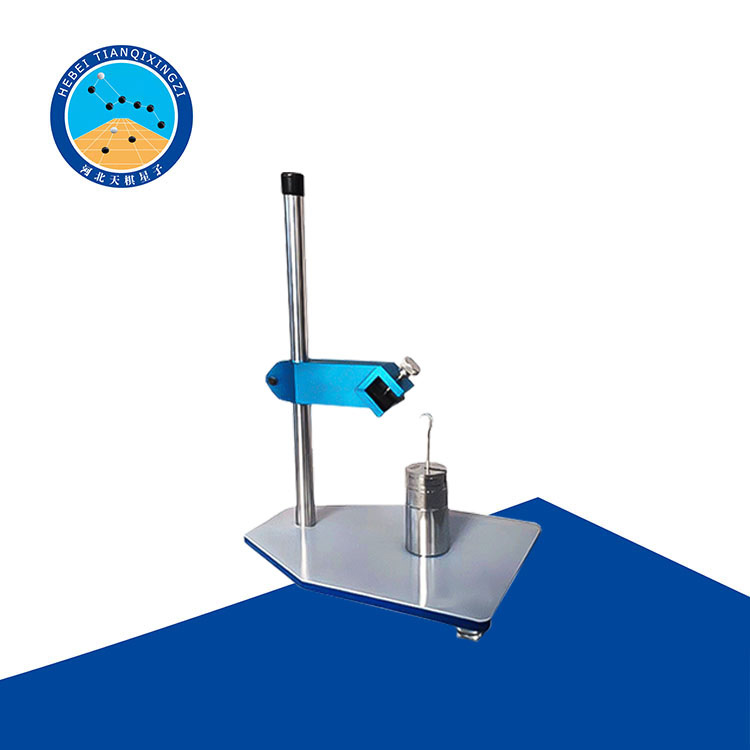

TD-2型石膏板芯樣與護面紙粘結強度儀

一、用途

TD-2石膏板芯材與護面紙粘結試驗儀是測試石膏板芯材與護面紙粘接程度的專用試驗儀。符合GB/T9775-1999標準規定的紙面石膏板的試驗方法。

二、技術參數：

1、高度: 500毫米

2、臺板尺寸(長x寬) : 400x300毫米

3、立柱與夾具夾角: 45°

4、加荷重量:最大28N最小20N

三、結構原理

本儀器主要有上夾具、下夾具及秤砣砝碼等組成,把被測試件按規定固定在上下夾具上進行夾緊，掛上陀及砝碼，使其面紙與石膏芯材的剝離而測出其粘結面所占百分比數據。

四、操作:

1、調三底腳，使臺板放平。

2、調整導桿與上夾具所需高度，將把手并9瑣緊。

3、先把試件長端夾緊在上夾具上。

4、再把試件短端夾緊在下夾具上。

5、掛上秤砣和砝碼。

五、使用:

試件在40°C+2°C的條件下干燥至恒溫后,在測件長 邊距端頭20mm處鋸一條縫， 把石膏折斷,但不得破壞另一面的護面紙，測定背紙與石膏芯粘結的試件，鋸.縫在試件的背面。將試件固定在護面紙與石膏芯粘結試驗儀上，在試件沿鋸縫彎折的部分掛上20N荷重(包括夾具質量)，慢慢松開手使護面紙剝離，觀察每張板上的兩個試件護面紙剝離后的狀況。

六、設備維護:

本設備必須輕置輕放,擦拭儀器必須用柔軟之織物保持儀器的清潔，長期停用時應涂油防銹，封存保管。
