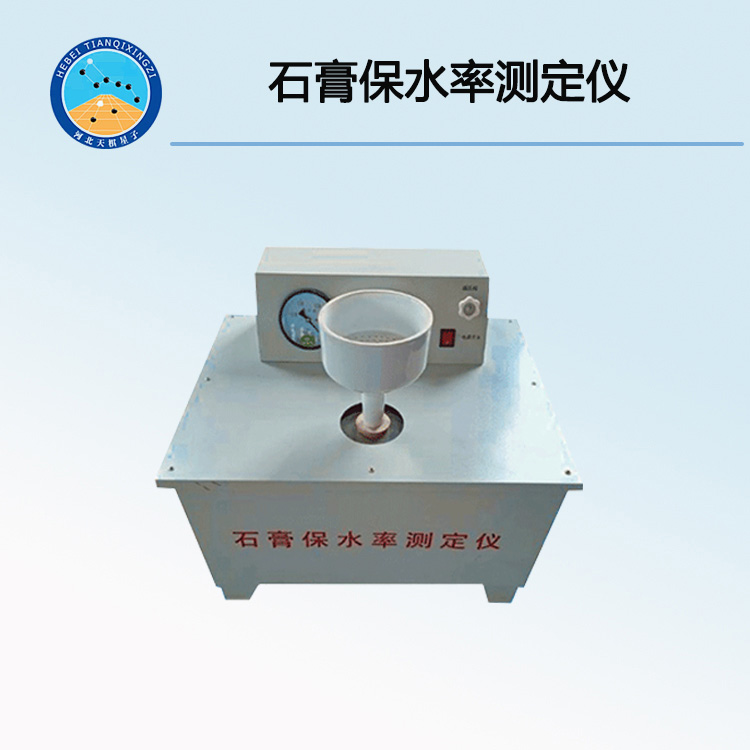

TDSG-BS2型石膏保水率試驗儀

近年來美國、法國、日本、加拿大等國大力提倡采用粉刷石膏作為墻體抹灰裝飾材料.粉刷石膏煅燒溫度低,屬于節能型產品[1],適合于我國能源和資源緊張的發展中國家.在使用中有良好的防火性能和裝飾性能,無刺激性氣味,調節室內溫度和濕度,滿足人類室內居住環境健康、舒適的需要.
 設計了真空吸收法實驗裝置,利用該裝置測定的保水率與傳統濾紙法進行了對比.分析了影響粉刷石膏保水率的相關因素和測試條件.實驗表明,在負壓下測定保水率,與實際墻基體條件相吻合,具有真實可靠的特點.在壓力一定條件下,測定的保水率才具有可比性.
1．石膏保水率測定儀主機…………1臺
2．布式漏斗………………………1個
3．布式漏斗膠塞……………………1套
4．25000ml膠塞………………………1個
5．直徑150濾紙……………………1盒
6．T型刮板…………………………1個
7．產品合格證………………………1張
8．說明書……………………………1份
（使用說明書）
一、主要用途：
本儀器依據中華人民共和國國家建材行業標準《粉刷石膏》（JC/T517-2004）而研制的用來檢測粉刷石膏的保水率的測定，同時也可用于水泥、砂漿保水率試驗。設計了真空吸收法實驗裝置，利用該裝置測定的保水率與傳統濾紙法進行了對比．分析了影響粉刷石膏保水率的相關因素和測試條件．實驗表明，在負壓下測定保水率，與實際墻基體條件相吻合，具有真實可靠的特點．在壓力一定條件下，測定的保水率才具有可比性．
二、主要技術參數：
1.真空度負壓范圍:0~110KPa.
2.電源電壓:220V  50Hz.
3.外形尺寸:700×400×600
4.功率：200W
5.凈重：30Kg
三、結構特點：
該機主要由抽氣部分，實驗控制部分及試樣容器部分組織，控制系統方便靈活，易于操作，整機布局合理，層次分明，適合各級質量檢測部門及用戶的使用。
四、安裝，調整及實驗操作規程
1，安裝與調試
開箱時注意各種玻璃容器是否有破損，真空泵潤滑油是否注到橫線位置（真空泵玻璃窗邊的橫線）。各接頭連接避免松動。把無孔膠塞放在大的抽濾瓶上，打開放氣閥。
2，試驗準備
a、抽氣系統檢查
接通電源，開啟抽氣閥，啟動真空泵（手不要離開啟動開關），當壓力達到負壓0.06Kpa以上關閉真空泵，待一分鐘后檢查儀表壓力是否減?。☉?yīng)是慢慢減小，不是迅速減?。?。以此檢查抽氣系統是否暢通及無漏氣。
b、安裝布式漏斗
把大的抽濾瓶膠塞取下，裝上帶有膠圈的布式漏斗，裝緊漏斗準備實驗。
3、實驗步驟：
A、按布式漏斗內徑裁剪中速定性濾紙一張，將其鋪在漏斗底部，濾紙和濾紙用水浸濕。將布式漏斗放在抽濾瓶上，開啟真空泵，抽濾一分鐘，取下布式漏斗，用濾紙將下口殘余的水擦凈后稱量(G1),精確至0.1克。
B、采用具有標準擴散度用水量的石膏漿放入稱量后的布式漏斗內，用T型刮板在漏斗中垂直旋轉刮平，使料漿厚度保持在（10±0.5）mm范圍內，擦凈布式漏斗內壁上的殘余石膏漿，稱量(G2)，精確至0.1克。從攪拌完畢到稱量完成的時間間隔不應大于5分鐘。
C、將稱量后的布式漏斗放到抽濾瓶上，開動真空泵。在三十秒之內將負壓調至（53.33±0.67）kpa.抽濾20分鐘，然后取下漏斗，用濾紙將下口殘余水擦凈，稱量(G3)，精度0.1克。
    按式(1)計算石膏漿的保水率R，精確到1%
 ………………………………（1）
式中：
R……石膏漿的保水率，單位為百分?jǐn)?shù)（%）
W1……等于（G2- G1）石膏漿的質量，單位為克
W2……等于（G2- G3)石膏漿的失去的水的質量，單位為克
G1……布式漏斗與濾紙的質量，單位為克
G2……布式漏斗裝入料漿后的質量，單位為克
G3……布式漏斗裝入料漿抽濾后的質量，單位為克
K……石膏漿的標準擴散度用水量，單位為克
若連續兩次測得的保水率與其平均值的差不大于3%，取該平均值作為試驗的保水率，否則應該重做試驗。
五、注意事項：
1、真空度負壓嚴禁超過表量程而損壞表。
2、因閥芯震松而造成漏氣。
3、定期更換真空泵油。
4、真空泵不能低于觀察窗線以下，請及時加油，機油變色時請及時換油。
