一、工作條件
1、環境溫度 0~40℃
2、濕度 ≤90%RH
3、工作電壓 380V±10%,50Hz
4、安全性能 符合國家標準GB/T5226.1-2019
二、功能與組成
1、儀器功能 將按標準規定的水泥和水混合后攪拌成均勻的試驗用凈漿,供測定水泥標準稠度、凝結時間及制作安定性試塊用。產品符合國家標準:應符合中華人民共和國相關的國家標準JC/T729—2005和GB/T1346—2011。是生產廠、建筑施工單位、有關大專院校和科研單位試驗室不可缺少的設備。

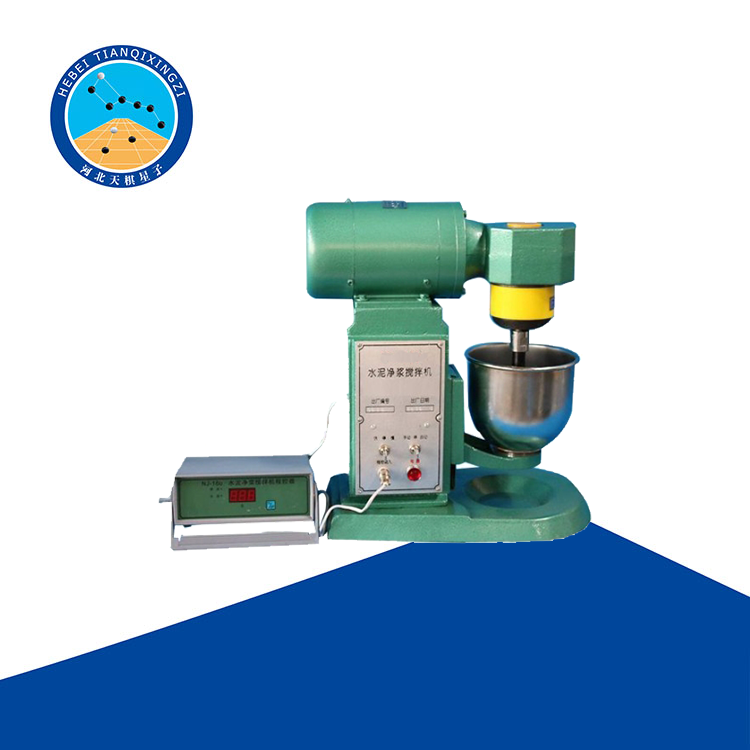

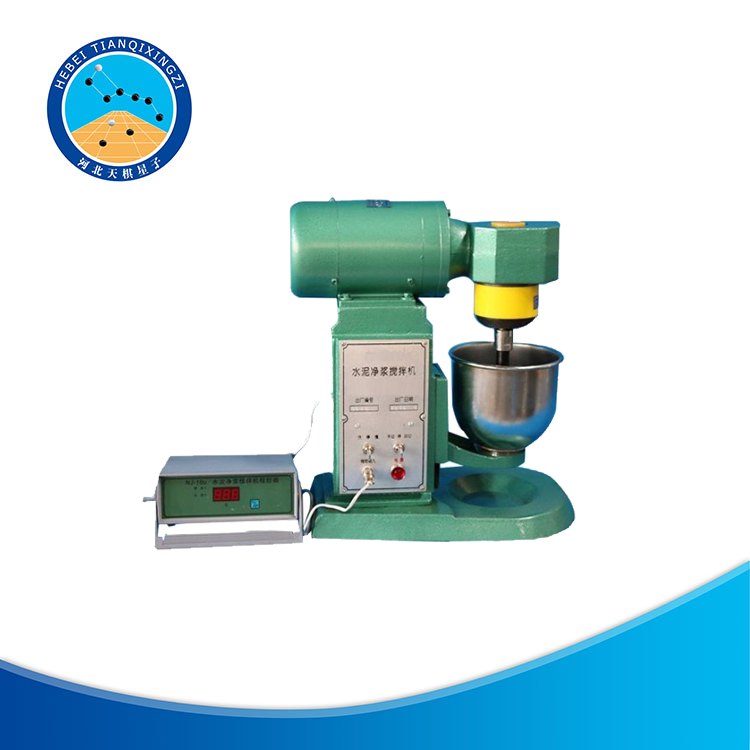

2、儀器主要組成:儀器主機1臺 控制器1臺 不銹鋼攪拌鍋1個 間隙測量尺1把。
三、技術性指標
1、公轉 低速:62±5rpm 高速:125±10rpm
2、自轉 低速:140±5rpm 高速:285±10rpm
3、攪拌鍋 壁厚≥3mm,深度為139mm±2mm 內徑為160mm±1mm
4、自動控制程序 慢速120s±3s,停拌15s±1s,快速120s±3s
5、攪拌鍋容量 ≥2.5L
6、葉片與鍋間隙 2mm±1mm
7、攪拌葉片 不銹鋼材質,攪拌葉片軸外20mm±1mm,與攪拌葉片傳動軸連接螺紋M16×1,其他按JC/T729—2005要求
8、電機功率 ≥370W
四、工作原理
雙速電動機軸由聯接法蘭與減速箱內蝸桿軸聯接,經蝸輪付減速使蝸輪軸帶動行星定位套同步旋轉,固定在行星定位套上偏心位置的葉片軸帶動葉片公轉。固定在葉片軸上端的行星齒輪圍繞固定的內齒圈完成自轉運動。雙速電機經時間控制器控制自動完成一次慢一停一快轉的規定工作程序。攪拌鍋與滑板用片心槽旋轉鎖緊。
五、起用與安裝:
1、 起吊 本機器不設起吊裝置,人工搬運即可。
2、安裝 本機器不需特制基礎及地腳螺釘,只需將設備放置在平強的水泥平臺上。
3、電源及安全接地,本機為三相380V電源,接線時請勿錯接零線。
出廠時電器絕緣己達標。為了充分保證用電安全,請將機身安全接地標志點用不小于1mm②截面積的多股塑料銅芯線可靠接地。
六、操作與使用:
接通電源后,攪拌機進入自動攪拌操作流程;按下程控工作鍵,即完成慢攪120秒、停10秒后報警5秒共停15秒、快攪120秒的動作,然后自動停止。當一次自動程序結束后,如再次攪拌,只需再按一下程控工作鍵,又開始執行下一次自動程序;如果需要手動操作高低速攪拌的話。則需要先按下程控/手動按鍵,此時顯示器關閉,則進入手動操控狀態,根據個人需要啟動高低速按鍵,人工計時。搬動手柄可使滑板帶動攪拌鍋沿立柱的導軌上下移動。上移到位后旋緊定位螺釘即可攪拌,卸下攪拌鍋與之相反 。
七、調整與保養:
1、調整:
本機出廠前已將攪拌葉與攪拌鍋之間的工作間隙調整到2±lmm,經試車后或維修時確需調整,方法如下:
攪拌葉片與攪拌鍋之間的工作空隙使用隨機所配間隙顯針測量,若超過2±lmm,可松開調節螺母,旋轉葉片,合格后再擰緊調節螺母,或松開電機與立柱,減速箱法蘭與電機聯接的螺釘,合格后再擰緊螺釘。
2、保養:
(1)應保持工作場地清潔,每次使用后應徹底清除攪拌葉與攪拌鍋內外殘余凈漿,并清掃散落和飛濺在機器上的灰漿及臟物,揩干后套上護罩,防止落入灰塵。
(2)本機器采用新型減速機出廠前已加潤滑油無需再次添加,設備如果使用頻繁或者工作一年以上,減速機潤滑油要做適當補充或者更換。
(3) 機器運轉時遇有金屬撞擊噪聲,應先檢查攪拌葉與攪拌鍋之間的間隙是否正確。
(4) 當更換新的攪拌鍋或葉片時,均應按前述方法調整間隙。
(5) 使用攪拌鍋時要輕拿輕放,不可隨意摔碰,以防鍋子變形。
(6) 應經常檢查電氣絕緣情況。在20± 5℃、相對濕度50%―70%時的冷態絕緣電阻≥5(0)
