一、工作條件

1、環境溫度 0~40℃

2、濕度 ≤90%RH

3、工作電壓 220V±10%，50Hz

4、安全性能 符合國家標準GB/T2611-2022

二、功能與組成

1、儀器功能 主要用于測定水泥膠砂抗折抗壓強度，符合JC/T 960-2022《水泥膠砂強度自動壓力試驗機》標準要求。

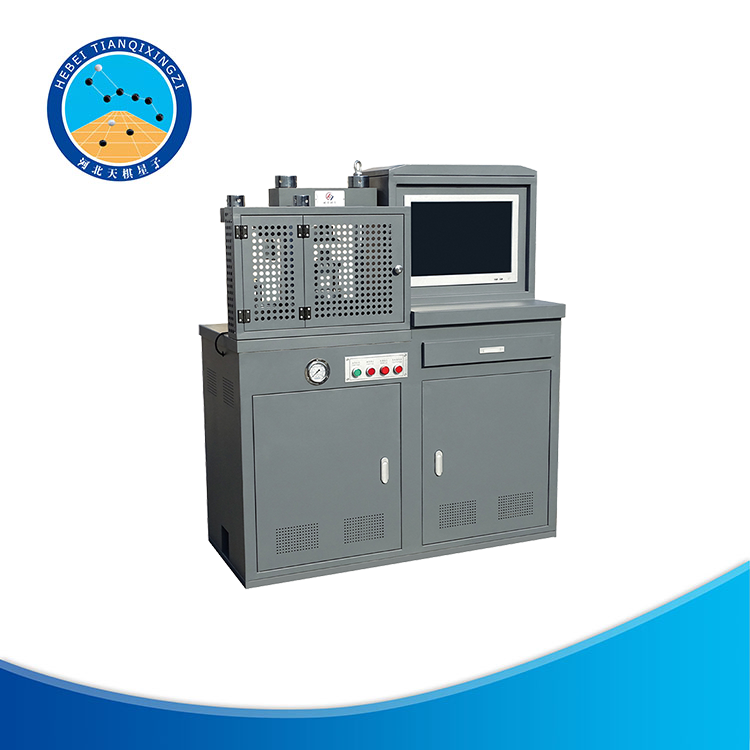

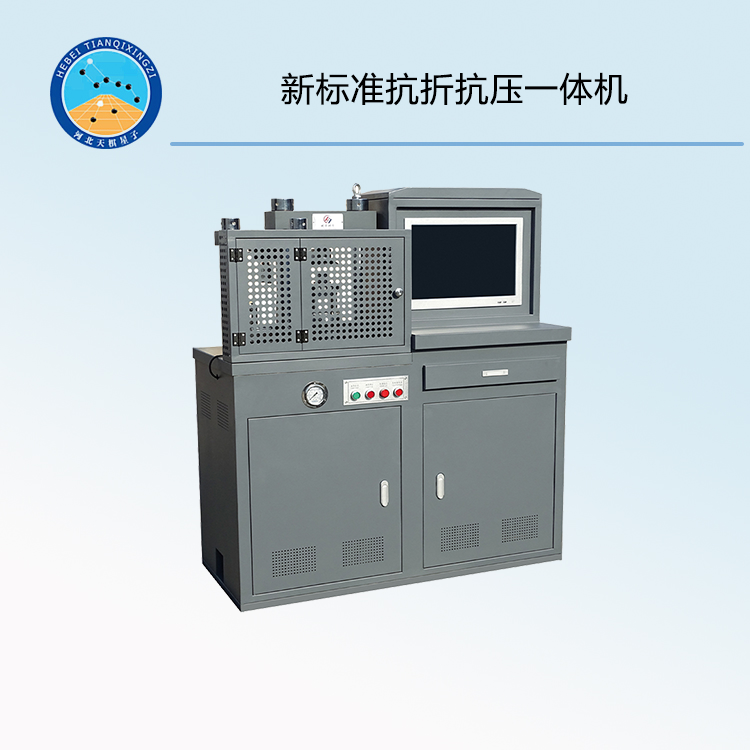

2、儀器主要組成：儀器主機1臺 控制器（17吋控制終端）1臺 輸出終端1臺 抗折夾具2個 抗壓夾具2個

3、控制終端：17吋觸屏，處理器j1800，4G+128g，雙網口+雙串口

4、輸出終端：具有打印，復印和掃描功能，激光，自動雙面打印，支持有線和無線打印，黑白打印

5、夾具：抗折夾具和抗壓夾具各2個，符合國家標準GB/T17671—2021。

三、技術性指標

1、試驗力 抗壓：≥300kN；抗折：≥10kN

2、試驗機級別 0.5級

3、試驗機測力范圍 2%～100%FS

4、試驗力示值相對誤差 ±0.5%

5、加荷速率 抗壓：0.1～25kN/s；抗折:≥50N/s

6、加荷速度誤差 ±5%

7、上下壓板間距離 抗壓：0～260mm；抗折：0～200mm

8、承壓板尺寸 抗壓：φ200mm±5mm；抗折：80mm±5mm×150mm±5mm

9、行程 抗壓: ≥100mm；抗折：≥80mm

10、控制方式 電子式

11、電機功率 ≥0.75kW

12、主機重量 約500kg

四、主要結構與工作原理

本試驗機主要有機架、液壓PID控制系統、微電腦測量顯示及打印系統、電氣系統等組成。

1、機體由底座、橫梁、支架及兩根立柱組成整體，固定在機座上的油缸，其活塞行程可上升80mm，當活塞上升時，為防止灰塵進入油缸，在柱塞上裝有防塵罩。工作油缸和工作活塞上組合密封的，在油缸的內壁上專門設有溢油孔，這種結構可使工作油缸與活塞間的摩擦系數減少到極小限度，從而保證倆試驗機的精度。下壓板的園刻線（φ100mm）是幫助操作者放置時間及抗壓夾具時找中心的。

2、液壓操作部分

本試驗機的操作箱主要有油箱、油泵、濾油器、比例閥組、二位四通閥、安全閥等組成，均安裝與機體上。油泵為直軸式五柱塞泵，加荷時，通過比例閥控制油缸壓力及加荷速度。

3、測力機構

本機采用高精度輪輻傳感器（±0.05%），其信號經PCI板經放大板放大控制比例閥加荷及二位四通閥卸荷。
