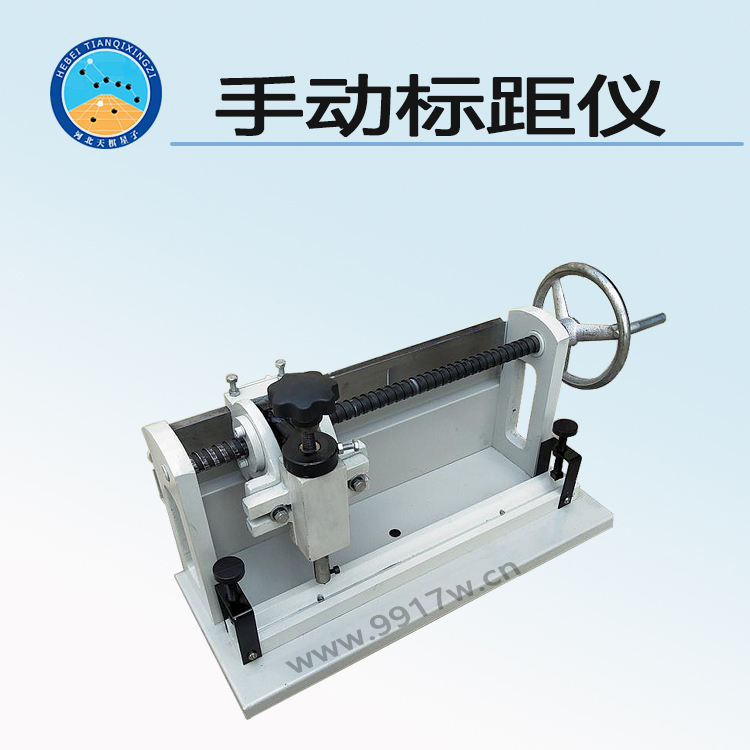

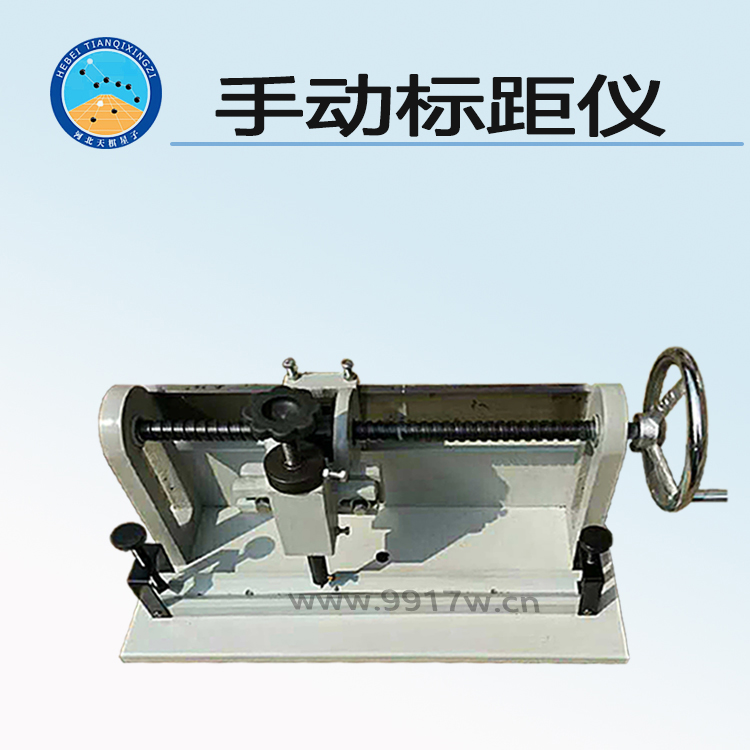

鋼筋標距儀是鋼筋拉伸試驗前標定鋼筋長度尺寸的儀器。
1、技術要求:
1.1鋼筋標距儀由底座、滑動平臺、夾緊裝置,齒及齒條(或螺桿及螺母)傳動機構和凸輪傳動機構組成。
1.2鋼筋標距儀通過手轉支齒輪(或螺桿),使滑動平臺水平移動,而滑動平臺每移動10mm,則凸輪轉動一周,完成一次標距工作。
1.3其滑動平臺的有效行程為350mm。
1.4其夾緊裝置應滿足拉伸試驗用鋼筋直徑大小的要求。
2、檢驗方法:
2.1尺寸測量:鋼筋標距誤差來源于制造裝配系統誤差。尺寸測量取在標距后的鋼筋上300mm范圍內隨機取三處測量結果的平均值,其值就為10土0.1mm,連續三次。
2.2調校方法:如尺寸測量的結果出現誤差,應及時調整齒輪(或螺桿及螺母)之間的間隙,必要時更換相應零件,以滿足標距要求。
3、校驗用計量器具:
經有權機構檢驗,并在使用有效期內的游標卡尺。
4、校驗合格后的鋼筋標距儀方可投入使用。
5、校驗周期為一年,如在使用中出現異常時也應立即校驗。
6、技術參數:
6.1打印標距:5mm 10mm
6.2外形尺寸:630*230*300mm
6.3重量:約30KG
