一、概述本標距儀是根據GB1499.1-2008設計的測試鋼筋延伸率做標記用儀器,同時符合GB/T228.1-2010規定的精度要求。
它比手工劃印更準確,效率可提高幾十倍,大大縮短了試驗人員的勞動時間,本機具有精確高度,操作簡便,移動方便等特點,是試驗室必備儀器。
二、結構

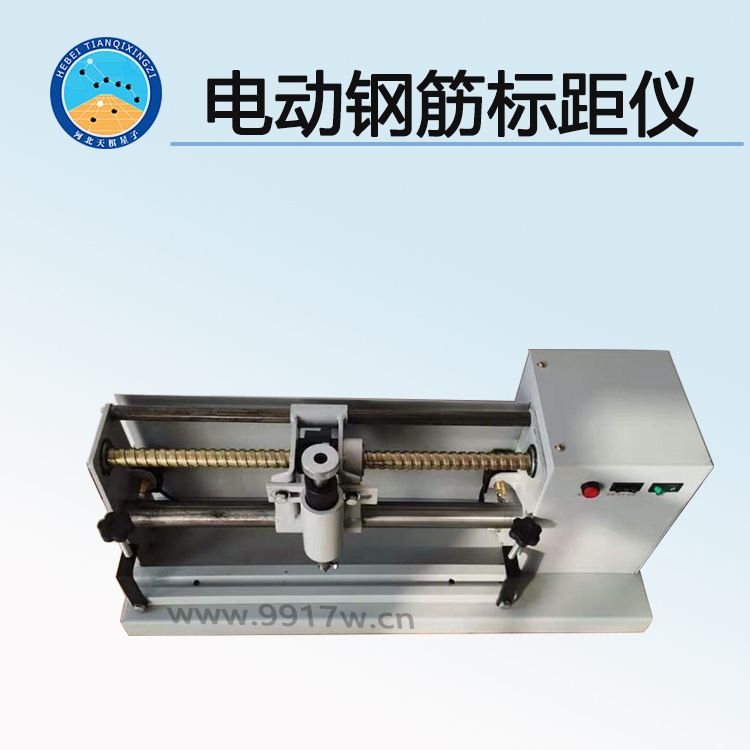

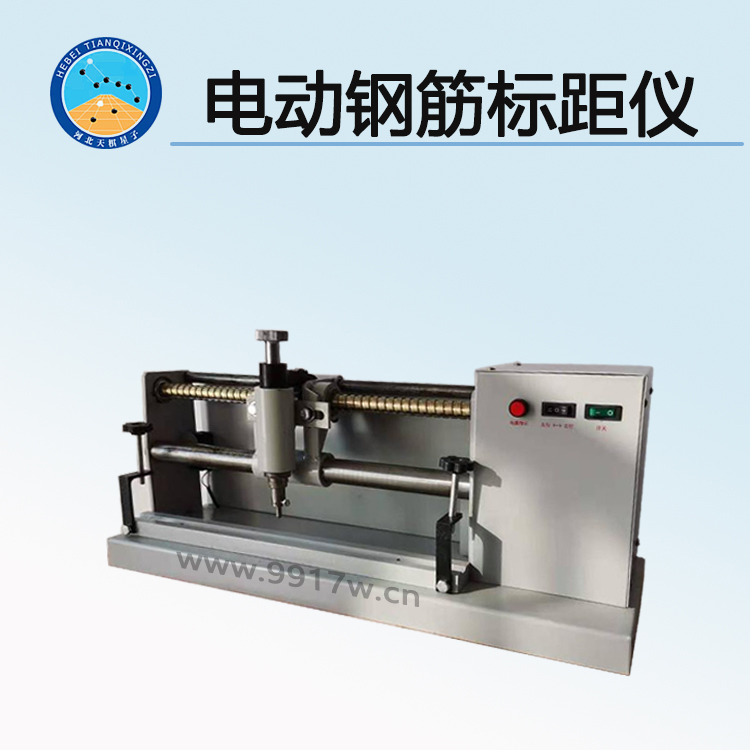

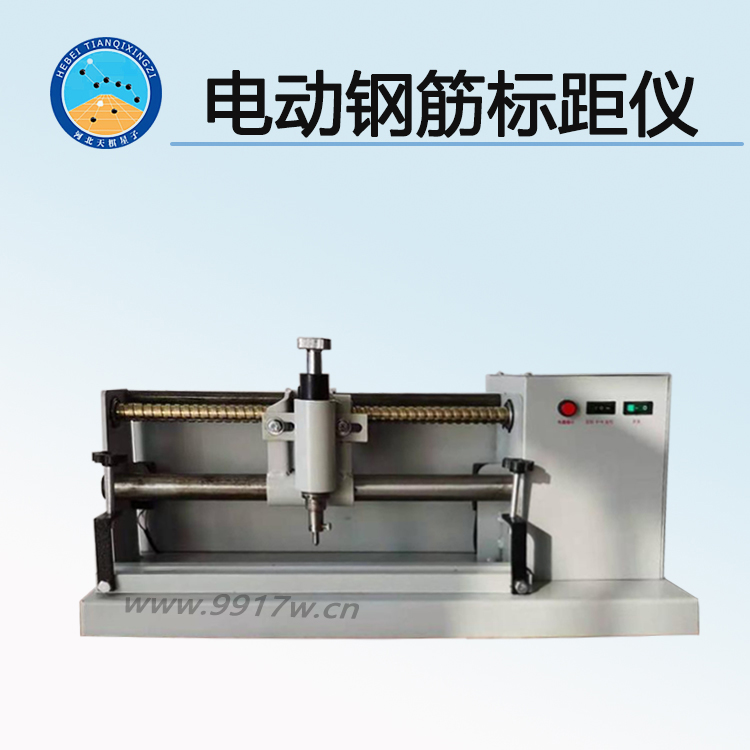

本機由底座、支撐架、V形槽、打印總成和電器等組成。 1、底座 2、V形槽 3、控制器 4、打印總成 5、高度調節手柄6、標距距離變換螺絲 7、鋼筋緊固螺絲
三、技術參數
1、工作電壓: AC 220V
2、打標間距是5-10
3、最大誤差: 土1%
4、外形尺寸: 830X 250 X 300mm
5、重量:約45公斤
6: 鋼筋直徑范圍是6-36
四、操作方法(手動型左行右行由搖動手柄代替扳動開關其他操作相同)
1、首先確定打印標距,調整距離的方法是松開打印總成兩側的固定螺絲(6)打印總成移向左端為5毫米,移向右端為10毫米再固定螺絲(6)擰緊。調整時注意推桿與凸輪位置,以不發生干涉為準。
2、 將控制器(3)面板上左行右行開關扳至左行位置,然后打開電源開關,使打印總成行至左端自動停機。把鋼筋直放入V形槽內(螺紋鋼直線邊向上)擰緊緊固螺絲(7)固定好。
3、使錐桿落到最低處,調整高度調節手柄,使沖頭接觸鋼筋后,在繼續下調1-2毫米,不要下調的太多否則可能造成沖頭崩裂,確保沖頭有足夠打入鋼筋的余量即可。
4、將控制器(3)面板上左行右行開關扳至右行位置,打印總成自動行至右端并停機完成打印。終端停止時盡量使沖頭停在高處以方便拆卸鋼筋。如果停在低處可以通過調節高度調節手柄提升沖頭高度,取出鋼筋。
5、拆掉鋼筋,左行右行開關扳至左行位置,打印總成行至最左端。關閉電源開關標距打印工作完成。
五、注意事項
1、左行時需取出鋼筋,避免沖頭損壞
2、由于產品不斷更新,與本手冊不同之處以實際產品為準。
3、確保電源使用帶地線三孔插座,以保證可靠接地。
4、滑動部位經常涂刷潤滑油。
5、本儀器經常保持清潔,存放干燥處。
