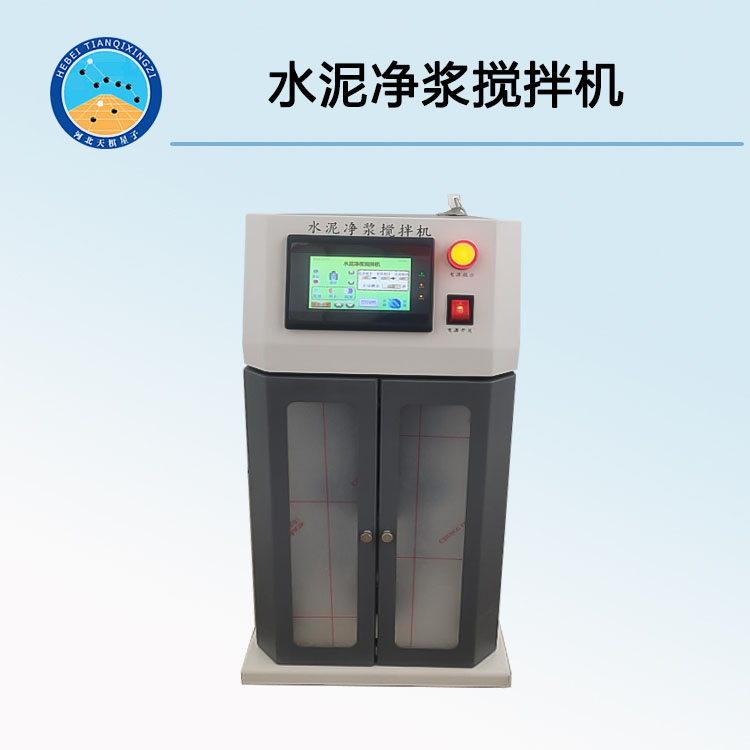

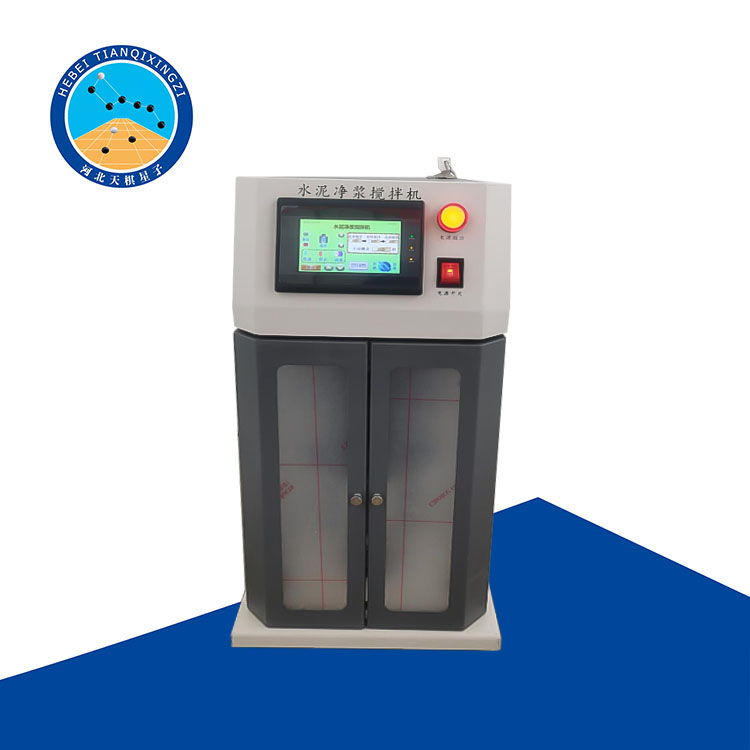

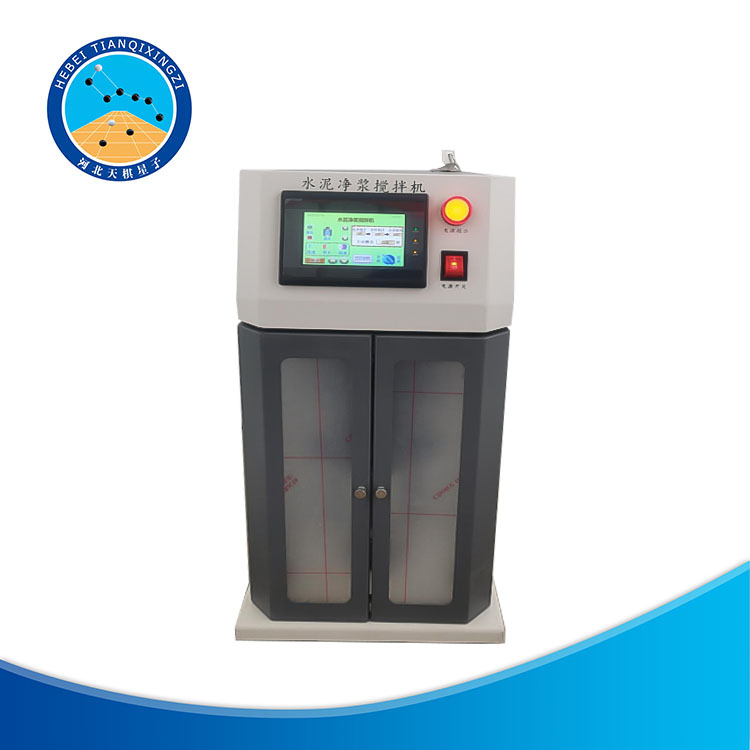

NJ-20H水泥凈漿攪拌機

適用范圍：

    將按標準規定的水泥和水混合后攪拌成均勻的試驗用凈漿，供測定水泥標準稠度、凝結時間及制作安定性試塊之用，是水泥廠、建筑施工單位、有關專業院校及科研單位水泥試驗室設備。

執行標準：

    JC/T 729-2005《水泥凈漿攪拌機》

規格型號：NJ-20H

一、技術參數：

1.攪拌葉轉速速度檔：低：（自傳）140±5r/min

2.公轉：62±5r/mi高速：（自傳）285±10r/min

3.公轉：125±10r/min

4.電源電壓：220V

5、攪拌葉寬度：111m

6、攪拌葉片與葉片軸連接螺紋：M16×1

7、攪拌鍋內徑：160mm±1mm

8、攪拌鍋深度：139mm±2mm

9、攪拌鍋壁厚：1mm

10、攪拌葉片與攪拌鍋之間的工作間隙：2±1mm

11、電機型號：13N步進電機

12、外形尺寸：540×320×580mm

13、凈重：45Kg

二、主要結構及工作原理

1、結構:主要有觸摸屏、控制器、步進電機系統、自動升降裝置、傳動箱、主軸、偏心座、攪拌葉、攪拌鍋、底座、傳動機構、支座、防護罩等組成。

2、工作原理

控制系統分為自動、手動控制兩部分。

手動狀態：

主機開機默認為“自動”狀態，點擊屏幕“自動”按鈕，可切換至手動狀態。手動狀態下操作者可以對主機進行高速、低速、上升、下降等操作，按鍵操作分為自鎖按鍵和點動按鍵，自鎖按鍵即點擊一次即有效，再次點擊即停止，但是上升、下降動作時，當?shù)竭_(dá)相應限位開關時，設備自動停止；上升下降為點動按鍵，即按住時上升或者下降，松開即停止，但當?shù)竭_(dá)上下限位時同樣停止。

手動狀態下可以調試機器和進行其他非常規攪拌試驗。

自動狀態：

自動狀態下，打開防護門，將試驗所需水泥、水加入到攪拌鍋中，關閉防護門，打開電源等待試驗。

點擊觸摸屏自動運行按鍵，攪拌鍋?zhàn)詣由仙?，待上升到位后步進電機轉動，電機通過同步帶、輪將動力傳給主軸。主軸帶動偏心座同步旋轉，使偏心座進行公轉。同時攪拌葉通過葉片軸上端的行星齒輪圍繞固定的內齒輪完成自轉運動，到達時間后自動停止，待中停時間到達后繼續按照規程進行下一步試驗，直至試

驗完成，攪拌結束后，攪拌鍋可自動下降至零位，此時試驗結束。

三、.起吊與安裝

1、本機設有起吊裝置。

2、本機安裝只需將主機放在平整的水泥平臺上，并在底面墊上一層厚5~8mm橡膠板。

3、本機出廠前已安裝腳墊，如高度不統一，可旋轉腳墊螺母適當調節。

操作與使用

將本機電源插頭插入單相220V電源插座內并按下船型開關，此時觸摸屏顯示歡迎畫面表示電源接通。

試驗前根據試驗方法加入適量的水泥和水，將攪拌鍋裝入支座定位孔中，順時針轉動鍋至鎖緊，并關閉防護門。

本系統支持三種攪拌模式:水泥膠砂自動攪拌、水泥膠砂手動攪拌、其他模式自動攪拌（攪拌時間可調）。在開機工作界面下，點擊觸摸屏上的“自動”按鈕，切換至手動狀態，此時可進行相應手動操作；再次點擊“手動”按鈕，此時切換回自動狀態；點擊“參數設置”按鈕，進入?yún)?shù)設置界面，點擊“下一頁”，進入其他模式自動攪拌設置界面，此時可通過更改相應時間參數，來達到其他攪拌要求，然后點擊“主界面”按鈕，返回主界面，此時可進行其他攪拌試驗。

1、自動攪拌

在該模式下點擊“啟動”按鈕，則攪拌鍋首先自動上升至工作位置，然后系統自動完成一次低速120秒→停拌15秒→高速120秒→試驗完成，停止轉動的試驗流程，整個試驗過程時長為255秒，最后攪拌鍋?zhàn)詣酉陆抵亮阄弧Ｔ谶\(yùn)行過程中，運行狀態欄會實時顯示設備運行狀態，試驗結束后，攪拌鍋?zhàn)詣咏抵磷畹臀唬?/span>此時打開防護門，逆時針轉攪拌鍋至松開位置，取下攪拌鍋。

2、手動攪拌

在該模式下根據試驗需要，按“上升”、“下降”按鈕，可調整攪拌鍋的工作位置;按“低速”、“高速”按鈕，可控制低速和高速的轉動時間。

3、其他模式自動攪拌

其他模式攪拌是為了滿足特殊攪拌要求而預留的一項功能，該功能有其他模式自動攪拌，其他模式自動攪拌時相應時間可更改。

在選擇其他模式自動攪拌時，一般需要用戶自行設置攪拌速度、時間等工作參數。參數保存后，系統將以本次設置作為其他模式自動攪拌的工作參數。若此次工作過程和上次一樣，則可省略此步驟。

點擊“參數設置”按鈕，進入?yún)?shù)設置界面，點擊“下一頁”，進入其他模式自動攪拌設置界面，此時可通過更改相應時間參數，來達到其他攪拌要求，然后點擊“主界面”按鈕，返回主界面，此時可進行其他攪拌試驗。

四、調整與保養

1、調整:本機出廠前已將攪拌葉與攪拌鍋之間的工作間隙調整到2+1mm范圍。

2、保養:

(1)應保持工作場地清潔，每次使用后應徹底清除攪拌葉與攪拌鍋內、外殘余砂漿，并清掃散落和飛濺機器上的砂漿及臟污物，揩干后，套上護罩，防止灰塵。

(2)機器運轉時遇有金屬撞擊噪聲，應首先檢查攪拌葉與攪拌鍋之間的間隙是否正確。

(3)使用攪拌鍋時，要輕拿輕放，不可隨意碰撞以免造成攪拌鍋?zhàn)冃巍?/span>

(4)應經常檢查電氣絕緣情況，在溫度20℃+5℃相對濕度50%~70%時的冷態絕緣電阻≥5MΩ。
