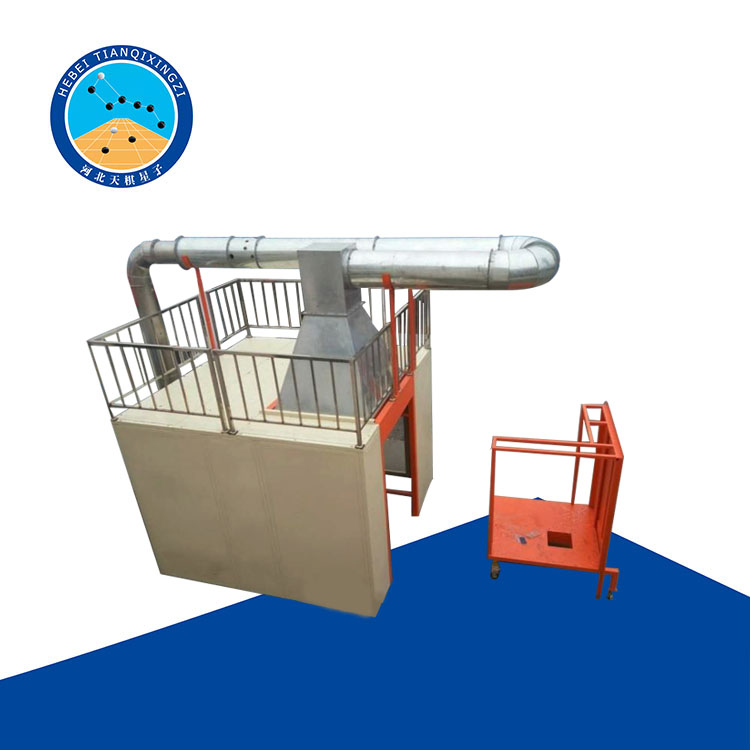

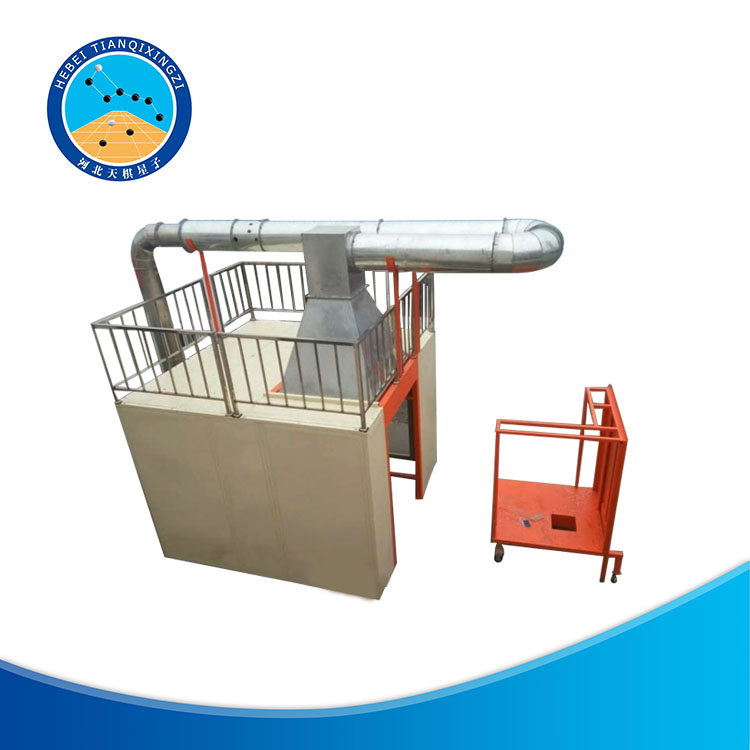

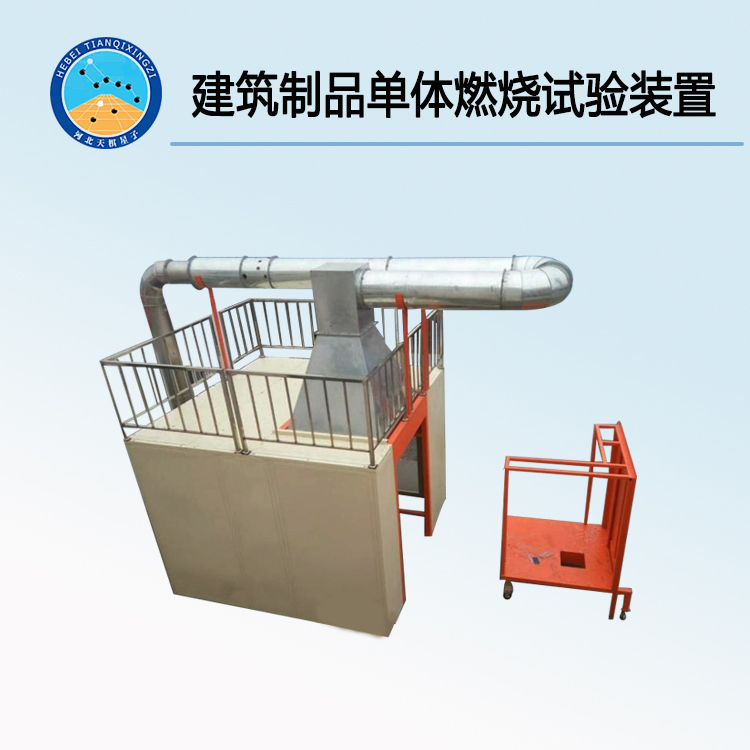

天檢牌TD20284-1建筑制品單體燃燒試驗裝置
一、產品用途：
本試驗機為專用測試儀器，用以確定建筑材料或制品（不包括鋪地材料）在單體燃燒試驗中對火的反映，確定其本體物理性能的試驗裝置。本試驗機嚴格滿足國標中對測試條件的要求，嚴格測試規程（方法），采用大量精密進口測量（計量）元件參與系統測試參數的評定。
通過試驗機測試后可以確定樣品燃燒性能（等級），包含量化（定性）測試參數：樣品燃燒熱釋放率、是否發生火焰橫向傳播、計算樣品總產煙量（產煙性能）、樣品燃燒是否有滴落物和顆粒物產生。
本試驗機具備多重測試功能，以高優性價比為質檢部門及企業提供最完美的檢測手段。
本技術資料的解釋權在本公司。
本公司保留在滿足客戶要求的基礎上變更設計的權利（不低于約定參數要求）。
二、適用標準：
標準號 | 標準名稱 |
GB/T 20284-2006 | 《建筑材料或制品的單體燃燒試驗》 |
GB 8624-2012 | 《建筑材料及制品燃燒性能分級》 |
三、產品規格型號
四、產品主要技術參數
五、系統測試項目：
序號 | 測試項目 |
1 | 材料（制品）燃燒熱釋放率 |
2 | 材料（制品）總產煙量 |
3 | 材料（制品）火焰橫向傳播（速率） |
4 | 材料（制品）滴落物、顆粒物（主觀觀測） |
六、系統構成及功能介紹：

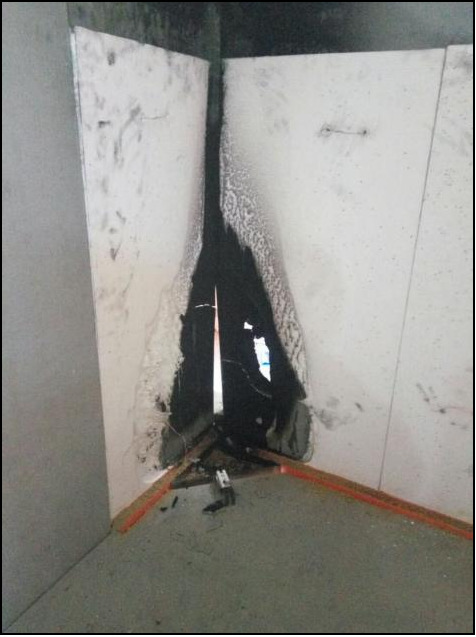

長、短翼的試驗件（建筑材料）成L型固定在小車上，將小車推入燃燒室內，開動
風機并通過變頻器將排煙管道的體積流量調整到規定范圍，點燃遠離試件的輔助燃燒器，確定燃燒器本身的熱釋放量，關閉輔助燃燒器，以相同質量流量的燃?xì)恻c(diǎn)燃主燃燒器，通過27min試驗，計算和評估建筑材料的熱釋放、產煙量、火焰橫向傳播和燃燒滴落物及顆粒物。
排煙管道配有用以測量溫度、光衰減、測O2和CO2的摩爾分?jǐn)?shù)的氣體分析儀以及管道中引起壓力差的氣流的傳感器，用以上設備采集的數據進行計算和評估。
七、產品亮點：
原裝進口順磁式氧濃度傳感器，精度高，穩定性好。
原裝進口紅外式二氧化碳濃度傳感器，穩定性好，精度高。
框架式箱體結構，可拆卸式組裝結構，可隨意搬遷重組，可按客戶需求場地進行隨意拆裝重組，可重塑性好。
氧、二氧化碳系統設定專用校準連接口，可手動調節校準及測試切換。

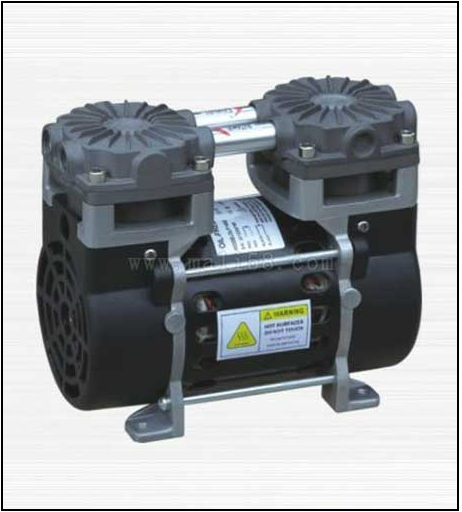

臺灣高性能真空泵，充分保證取樣速率要求，壓頭穩定，氣流均勻。
初級、次級大容量過濾裝置充分保證取樣去污能力。
高控溫精度制冷片保證取樣進氣溫度穩定性，微排量蠕動泵保證恒流空氣冷卻水的排放，不影響取樣氣體。
高精度質量流量控制器配合全自動供氣裝置保證丙烷供氣精準。
多重防爆結構設定，充分保證試驗安全性。
大流量除塵風機，變頻精準控制轉速，充分保證引流風速流量。
尾氣除塵采用微化水霧旋刷式煙氣處理，自動排水，保證系統外排煙氣無污物，環保節能。
煙密度系統采用高精度光電池進行精確取樣，進口高端取樣模塊，線性度高，精確。

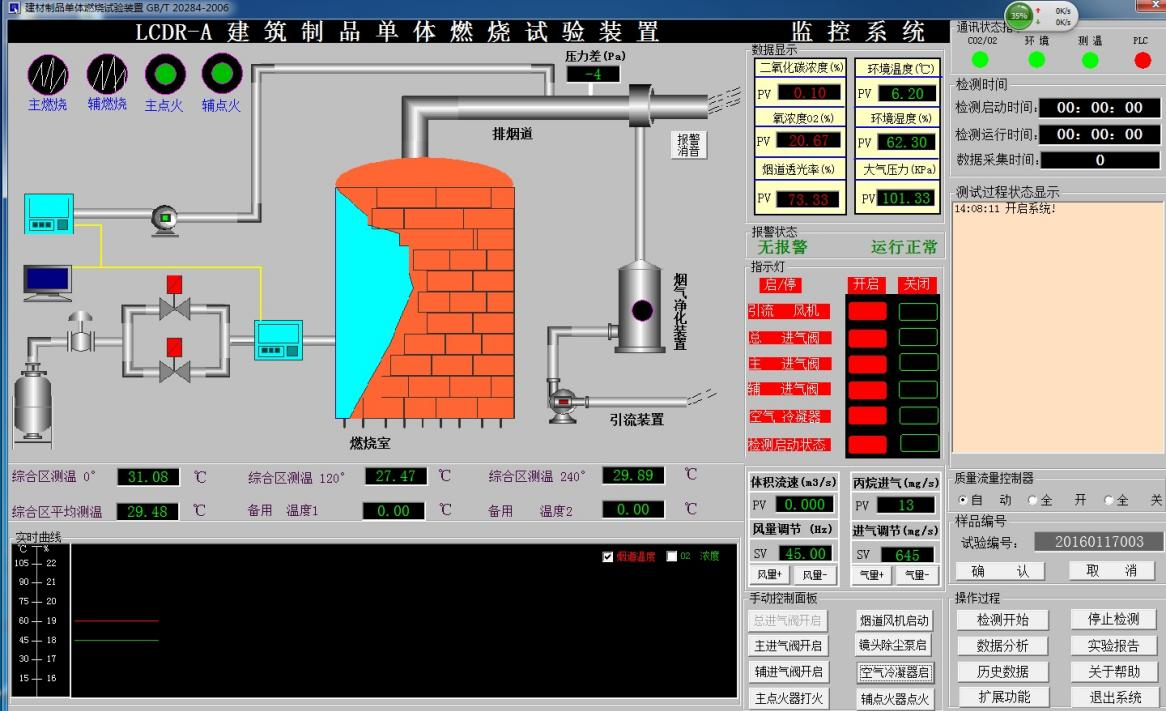

自學習軟件系統，人性化操作界面，一鍵式全自動測試，簡單，可操作性強。
實際系統標定各參數因子，準確，無偏差，配參數因子測試報告。
八、備注
8.1、為保證設備色彩搭配性達到客戶要求，設備外觀協商色彩。
8.2、設備備件中包含一件試件備件，試件型號由雙方協定。
九、產品主要配置：
序號 | 名稱 | 規格型號 | 數量 | 供應商 |
1 | 測試臺箱體 | 方管框架，不銹鋼蒙板，石膏板板內襯 *可定制全不銹鋼箱體* | 1 | 沈陽 |
2 | 鋼瓶減壓閥+表 | 1 | 鼎毅 | |
3 | 煤氣電磁閥 （防爆型） | MPFG-3/8-020105D | 3 | 法國 |
4 | 質量流量 控制器 | D07-9E | 1 | 北京 七星 |
5 | 火焰探測器 | ZTTC-001 | 1 | 進口 |
6 | 點火探針 | LP20 | 2 | Congo |
7 | 點火變壓器 | ET401 | 2 | Congo |
8 | 氣體冷凝器 | EC106 | 1 | 自制 |
9 | 氣體分析儀 | OCO-TEC | 1 | 英國 |
10 | 精細過濾器 | PP2270 | 1 | 沈陽 晶都 |
11 | 隔膜抽氣泵 | SS-L2V-MN | 1 | 英國 |
12 | 浮子流量計 | DK80、0-100L/h | 1 | 沈陽 晶都 |
13 | 蠕動泵 | 0010-DBL | 1 | norprene |
14 | 自動排水閥 | 11LD | 1 | 沈陽 晶都 |
15 | 軸流風機 | SF-4 | 1 | 沈陽 萬杰 |
16 | 煙道透過率檢測儀 | HY-VIF206 | 1 | 進口濾光片 |
17 | 鎧裝熱電偶 | Cu-P1000 | 4 | 德國 |
18 | 微壓差傳感器 | PTJ501 | 1 | Setra |
20 | 二位三通電磁閥 | 3V31008NVA | 1 | 亞德客 |
21 | 三聯件 | AC200 | 1 | 盛達 |
22 | 鎧裝熱電偶 | 2 | 半島 | |
23 | 4合一環境傳感器 | 1 | 北京 | |
24 | 管路接頭 | 不銹鋼卡套式 | 若干 | 沈陽 |
25 | 不銹鋼儀表管 | 不銹鋼 | 若干 | 沈陽 |
26 | 控制電器柜 | 1 | 鑫宇 中天 | |
27 | 計算機 | 時令機型 | 1 | 七喜 |
28 | PLC | 1 | 西門子 | |
29 | 模擬量板卡 | 1 | 雙諾 | |
30 | 開關量驅動板卡 | 1 | 沈陽 | |
31 | 開關電源24V | 4 | 醴泉 | |
32 | 交流接觸器 | 6 | 富士 | |
33 | 繼電器板卡 | 1 | 沈陽 | |
34 | 漏電開關 | 1 | 富士 | |
35 | 交流接觸器 | 2 | 富士 | |
36 | 繼電器板卡 | 1 | 沈陽 | |
37 | 專用軟件 | 1 | 沈陽 | |
38 | 室內用溫濕度計 | 1 | 國產 |

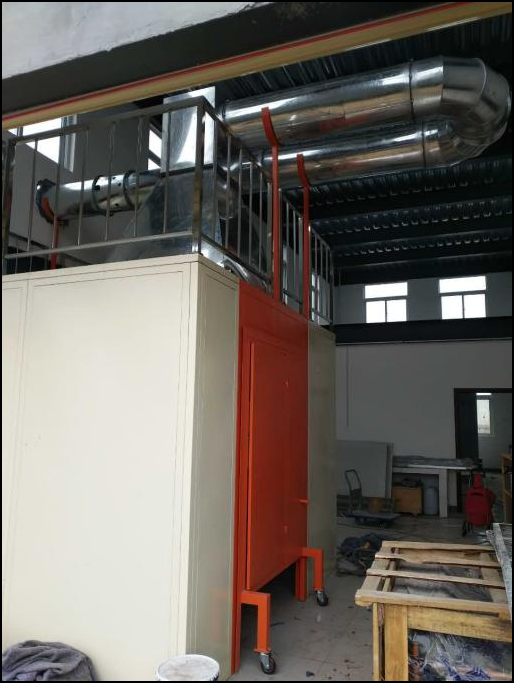

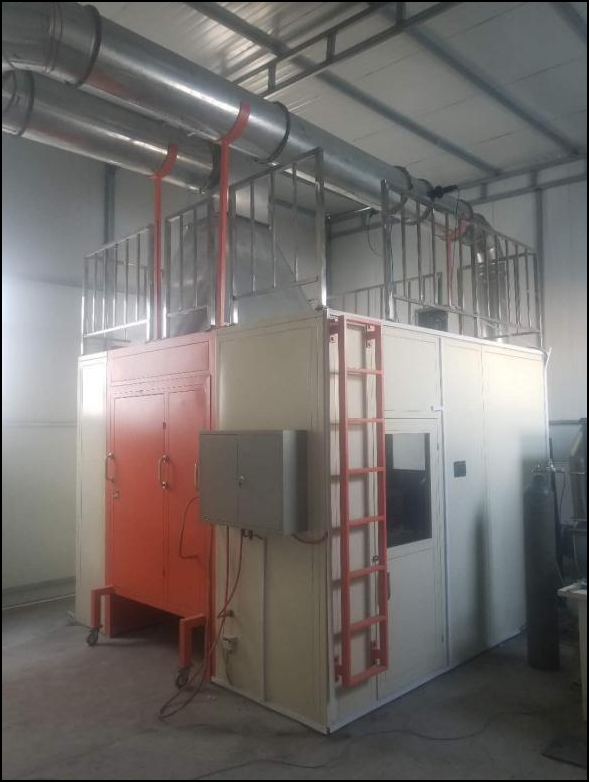

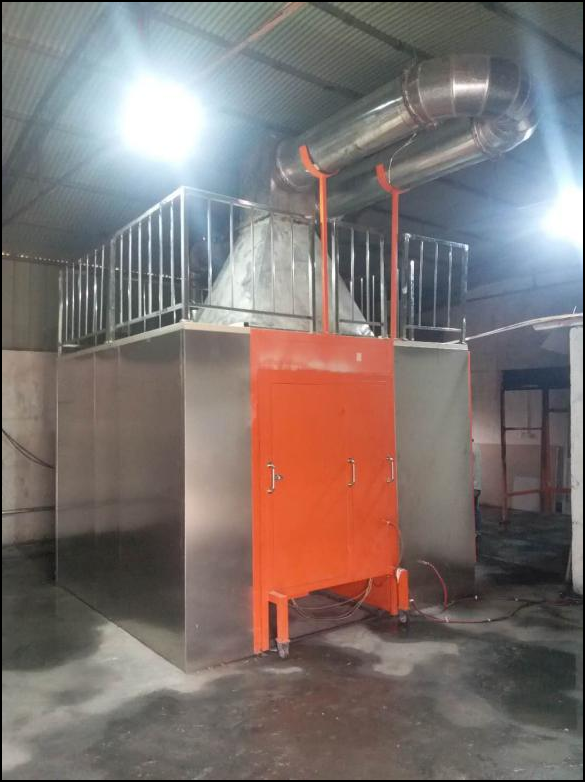

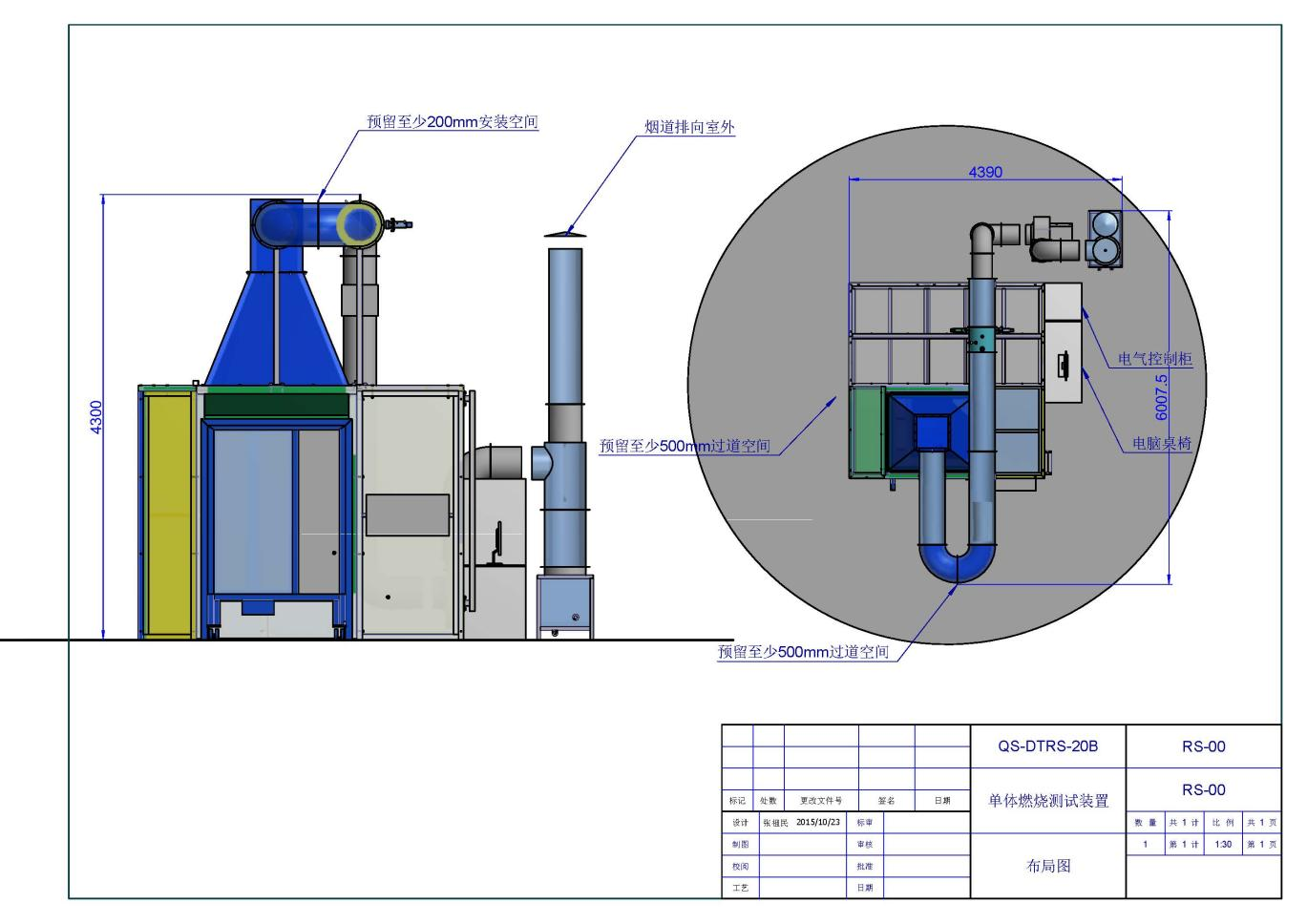

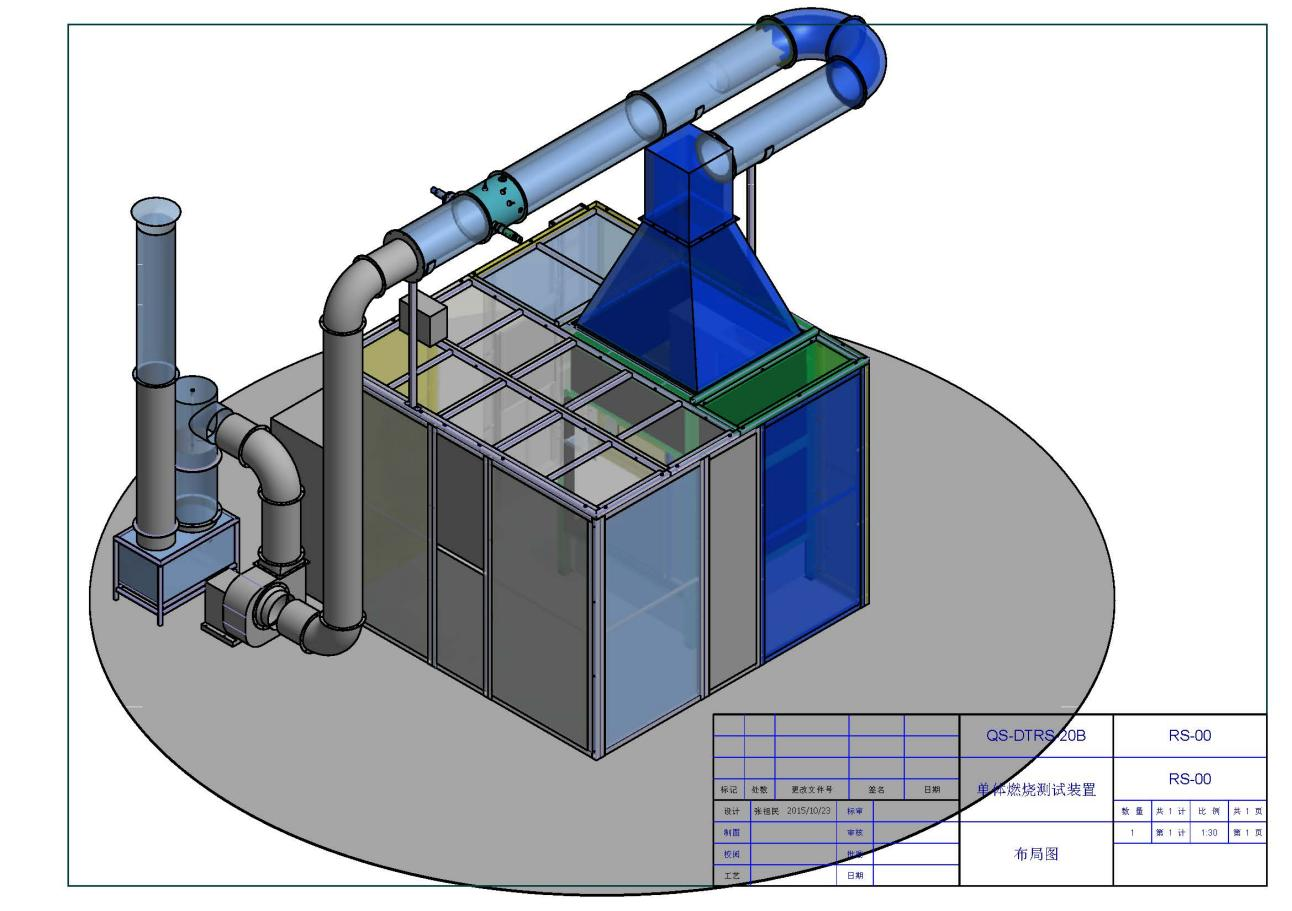

十、現場布局圖：
