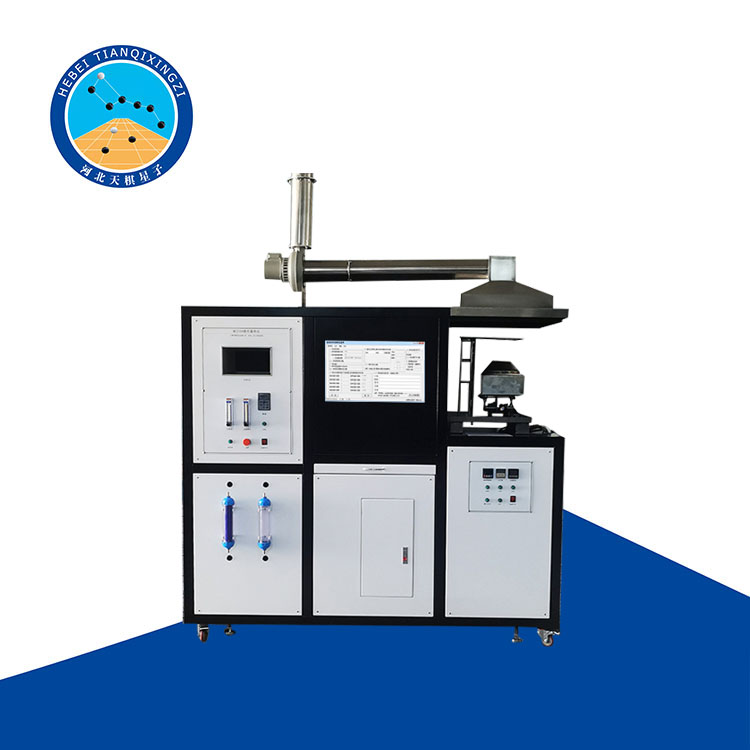

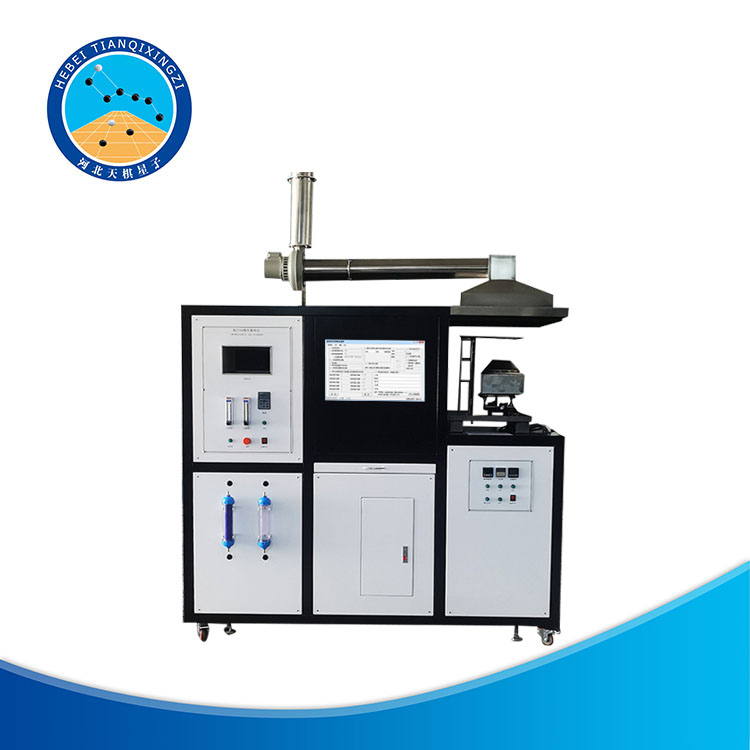

天檢牌TD16172-2型錐形量熱儀

(建筑材料熱釋放速率試驗機)

一、錐形量熱儀應用

錐形量熱儀，現已成為國內及國際防火測試領域中最重要的評價手段，可以在各種預設條件下對材料進行阻燃和燃燒性能測試。這些測量結果既可直接用于防火研究，又可以作為相關必要的數據導入數學模型預測火災發展。

二、概述

       本設備制造是根據國家標準GB/T16172-2007/ISO5660-1：2002生產的一種對建筑材料在特定的熱輻射條件下，試樣燃燒熱釋放速率的測定。

三、主要技術指標（滿足GB/T16172-2007/ISO5660-1：2002技術要求）

   1、電源電壓：220V  交流50Hz

   2、最大使用功率 ：>5KW

   3、錐形加熱器功率：5KW

   4、熱輸出熱量：0~120KW/m2

 5、樣品盒最大放置量：100mm*100mm*50mm

   6、排氣流量：0.012m3/s~0.035 m3/s (可調)

   7、計時值分辨率：1s   誤差小于1s/n

   8、氧氣分析：順磁性氧氣分析器，濃度范圍0-25%

   9、煙密度分析：（可選裝）

   10、紅外CO、CO2分析器：CO：0-1%    CO2：0-10%（可選裝）

四、主要特點

   1、PG8126型錐形量熱儀試驗結果數據包括下列：

     a 引燃時間

     b 引燃后180s 300s內的熱釋放速率平均值、

     c 總熱釋放量（mj/m2）

     d 試樣的初始余量和殘余質量（Kg）

     e 平均存放燃燒值（mj/kg）

     f 引燃后至試驗結束期間內的平均質量損失（kg/s）

     g 輻射速度（KW/M3）和排氣量（m3/s）

     h 熱釋放速率—時間曲線

     i 煙霧釋放速率（選做）

     j 有毒氣體（一氧化碳、二氧化碳）生成速率（選做）

   2、高壓火花發生器：自動定位點火

   3、設備模塊化組合：用戶可根據實際應用選擇標配置

五、設備的標準配置與成套

   1、錐形量熱儀                             1套

   2、5000WK輻射錐形加熱器                         1套

   3、順磁氧分析儀                                   1套

   4、紅外線（一氧化碳、二氧化碳分析儀）             1套（選裝）

   5、煙霧密度測試儀                                 1套 （選裝）

六、設備外形尺寸及其它

   1、設備外型尺寸：長*寬*高（1680*686*1920）mm

   2、設備實際使用室內面積：長*寬*高（2500*1800*2500）mm

   3、設備重量：350kg。

七、錐形量熱儀可以直接獲得以下數據：

■熱釋放速率             ■著火時間（溫度）

■臨界點燃熱量           ■質量損失速率

■煙霧釋放速率           ■有效燃燒熱

■有毒氣體釋放速率（如碳氧化物）

其中，熱釋放速率則是可以用來計算火場面積、火災蔓延速率以及相關的煙氣毒氣釋放速率，而且已經成為評價材料和制品阻燃和燃燒性能的關鍵標準。

 八、根據產品執行的標準，錐形量熱儀的主要應用：

    - ISO 5660-1 用錐型量熱儀方法確定建材產品熱釋放速率的試驗標準

    - ISO 5660-2 動態方法確定煙霧產生率

    - ASTM E1354 采用耗氧原理的量熱儀評價原料和產品的熱釋放速率和可見煙霧釋放速率的試驗標準

    - ASTM E1474 用小型耗氧量熱儀評價家私、床墊或復合材料的熱釋放速率的試驗標準

    - ASTM E 1740 有關內墻襯里材料的試驗標準

    - ASTM D 1550 有關獄用床墊的試驗標準

    - ASTM D 6113 有關電線電纜的試驗標準

    - BS 6873 有關鐵路車輛的試驗標準

- IMO 國際海事組織的相關試驗方法。
