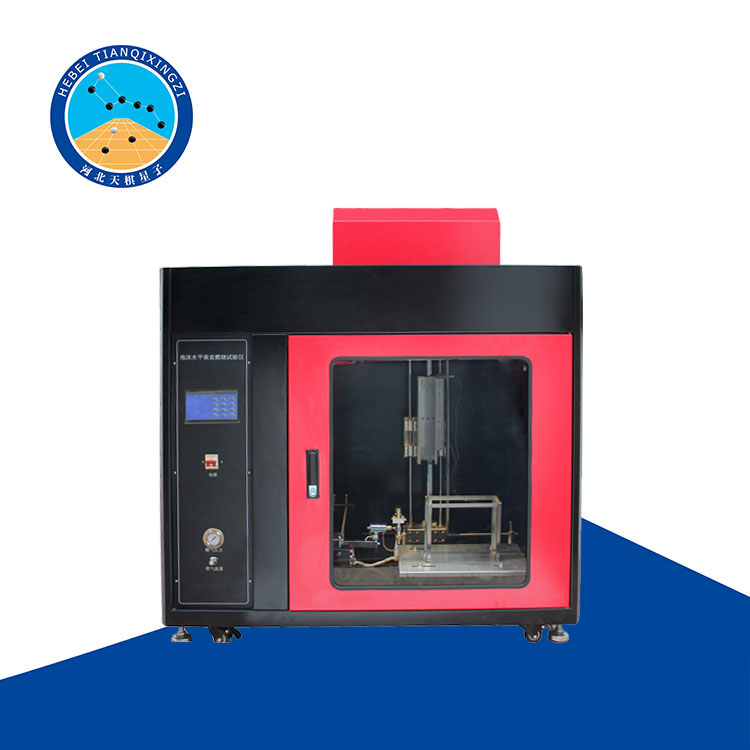

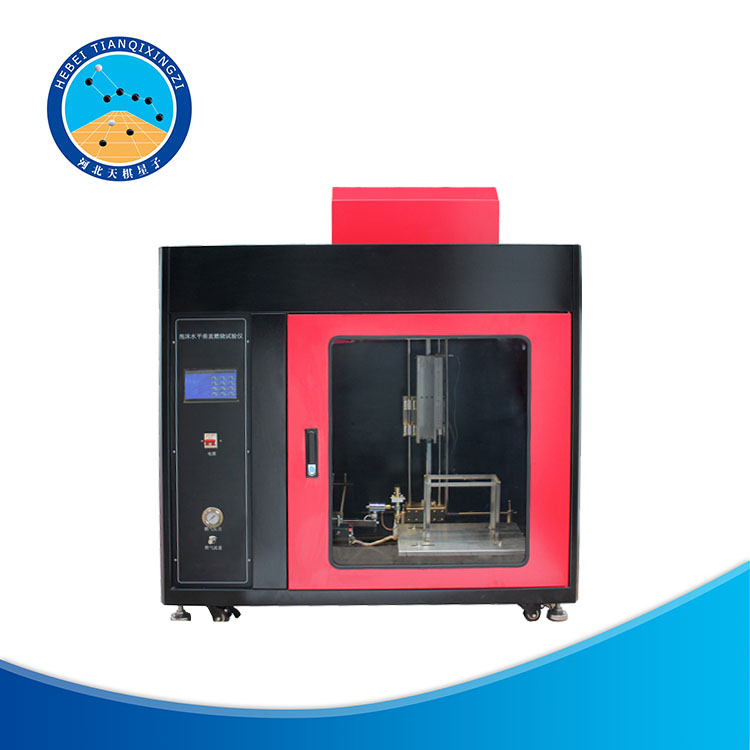

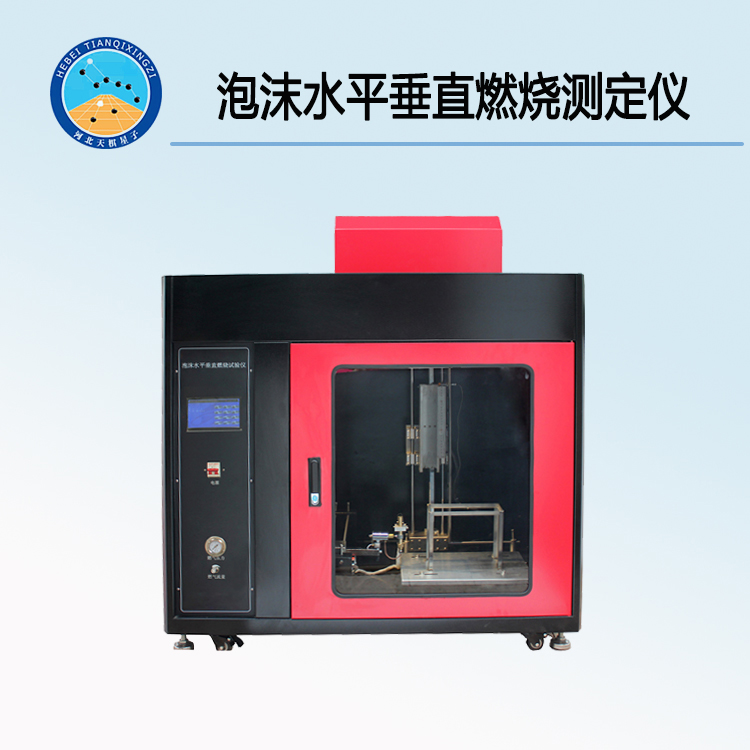

天檢牌TD8332-3型泡沫水平垂直燃燒測定儀
適用范圍
適用于實驗室條件下評定按ISO 845:1985測定的密度小于250kg/m3的泡沫塑料小試樣在小火焰下的水平燃燒性能。(適用UL94標準區分的HF-1,HF-2垂直燃燒及HBF的水平燃燒判定分級方法)
相關技術參數
環境溫度:-10℃~30℃;
相對濕度:≤85%;
供電電壓和功率:220V±10% 50HZ 功率小于100W;
單片機控制,讀取自動計時,試驗相關時間自動顯示。
本生燈材料:黃銅,內徑:9.5mm±0.3mm本生燈可在0-45°范圍內傾斜;
本生燈藍色火焰高度:15mm-100mm可任意調節,配有火焰高度標尺;
試樣夾垂直方向調整距離:≤100mm試樣夾水平方向調整距離:≤70mm;
本生燈自動點火,點火時間可任意設定,燃燒器可控移動自動化;
氣源:工業級甲烷氣,濃度不低于98%,熱值為(37+1)MJ/m3,需帶調節器和壓力表以保證氣流均勻。其他熱值為(37+1)MJ/m3的混合氣源或熱值為(94+2)MJ/m3的丙烷氣也能得相近的結果。在有爭議時,應選擇工業級甲烷氣。注:氣源和鏈接頭用戶自備
外型尺寸:寬1160mm×深600mm×高1310(含腳)mm;
燃燒試驗區容積:>0.5立方,長*寬*高約900mm×590mm×1050mm, 背景黑色,背景照度≤20Lux
適用標準
設計標準:GB/T8332-2008?硬泡沫塑料燃燒性能試驗方法?水平燃燒法
GB/T8333-2008?硬泡沫塑料燃燒性能試驗方法?垂直燃燒法
適用標準ISO9772泡沫塑料——小試樣在小火焰條件下水平燃燒性能測定
ISO 97738 塑料——立式軟試樣與小火焰源接觸燃燒性能的測定
ASTM D 3014-04a硬質熱固性泡沫塑料火焰高度,燃燒時間及質量損失試驗方法
適用范圍:
適用于材料穩定產煙的煙氣毒性危險分級的試驗設備
符合標準:
符合GB /T20285-2006 《材料產煙毒性危險分級》,ISO19700-2006《Controlled Equivalence Ratio Method for the Determination of Hazardous Components of Fire Effluents》標準。
性能參數:
● 采用1 6位高精度板卡+微機控制。
● 試驗裝置由環形爐、石英管、石英舟、煙氣采集配給組件、溫度控制系統、爐位移系統、空氣供給系統組成。
● 電源電壓:AC220V±10%,50HZ,電流≤10A;
● 最大使用功率:1.5KW;
● 最大加熱功率:800-1000W;
● 溫控范圍:300℃~1000℃;
● 控制精度:靜態±1℃(維持時間大于2min);
● 載氣與稀釋氣供給系統:由空氣源(瓶裝壓縮空氣或空氣壓縮機抽取潔凈的環境空氣)和可調節的2.5級氣體流量計及輸氣管線組成;
● PLC控制、計算機操作;
● 環形爐供熱溫度校準:顯示時間、溫度曲線和實際所測的溫度對照圖表;
● 實時顯示鼠籠的角速度的曲線圖表;
● 環形爐位移速度:(10±0.1)mm/min,可移動距離≥600mm,前進位移速率可調,后退位移速度50mm/min;
● 試驗機主體外形尺寸:L2280mm×W680mm×H2200mm(含腳輪高度)
● 電控箱外形尺寸:L690mm×W560mm×H1980mm(含腳輪高度)
