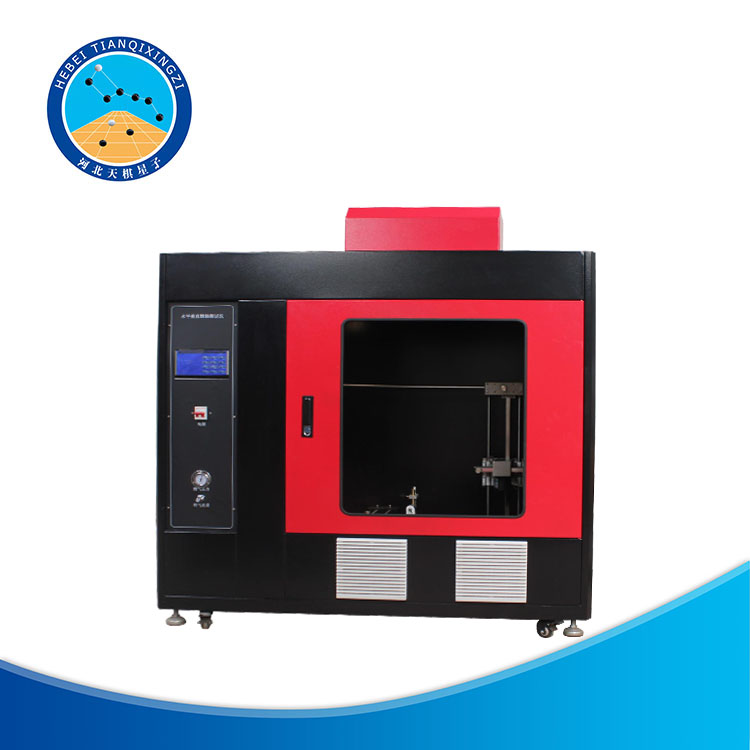

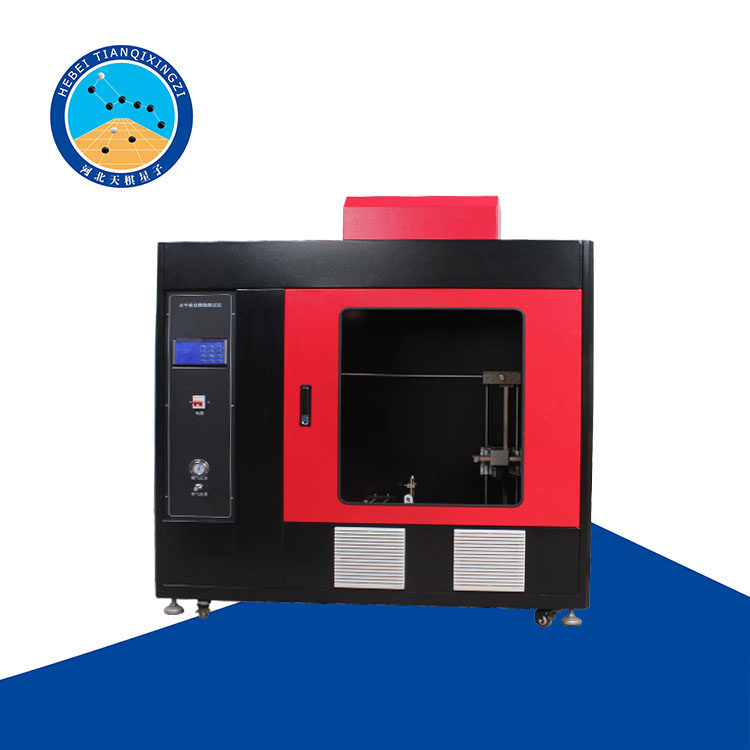

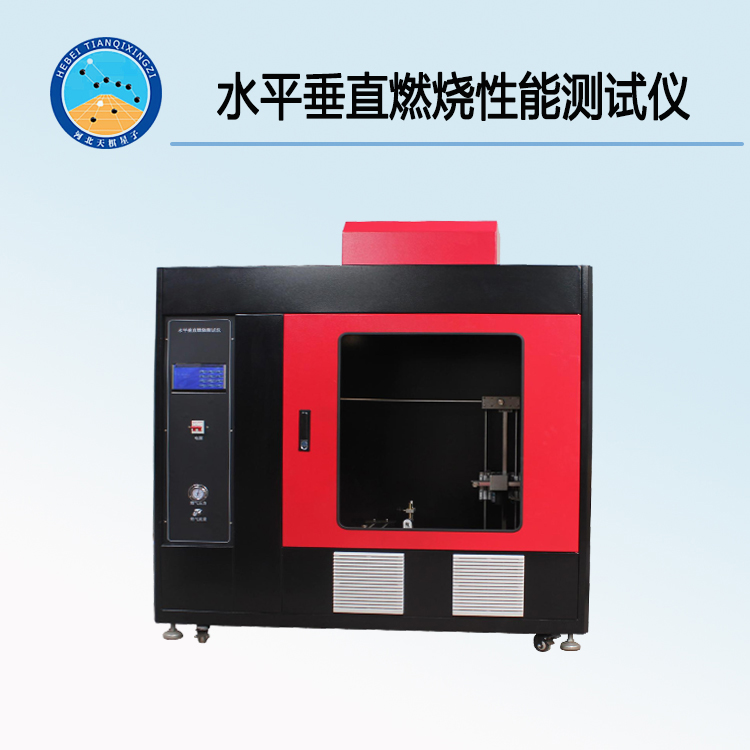

天檢牌TD2408-3型水平垂直燃燒性能測試儀

適用范圍

用于測試塑料類及非金屬材料類物質燃燒性能的試驗儀器。適用于塑料和非金屬材料試樣處于50W火焰條件下，水平或垂直方向燃燒性能的試驗室測定方法。(適用UL標準區分的V0、V1、V2（50W噴燈）5V（500W噴燈）的垂直燃燒及HB的水平燃燒判定分級方法)

產品功能特點

1.可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能

2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃?xì)?/span>

3.啟動時可選擇是否自動點火

4.式樣夾前、后、上、下進退均可觸摸屏操控，啟動、停止、燃?xì)?、?jì)時、點火、保存、保存、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗

5.計時按鈕配合PLC自動記錄儲存燃燒耗時間

6.試驗時間系統自動記錄，并生成試驗結果

相關技術參數

環境溫度：室溫～40℃； 相對濕度：≤75％；

供電電壓和功率：220V±10％       50HZ     功率150W

本生燈自動點火，自動計時，點火時間任意設定（可預設）

本生燈內徑9.5mm±0.5mm

施加火焰完畢本生燈自動退回

氣源：天然氣、液化石油氣、煤氣（仲裁時甲工業甲烷氣）注：氣源和鏈接頭用戶自備；

鋼板靜電噴箱體

大于0.75立方米（支持非標定做0.75m3、1m3大小及不銹鋼材質箱體）

儀器重量約：100kg

工作電源 ：  220V  AC  50HZ

計時范圍：0~999s 記時精度：10s±0.2s　30s±0.2s；

施焰時間 ：  0～999.9S（可調）

余焰時間 ：  0～999.9S（可調）

余灼時間 ：  0～999.9S（可調）

燃燒角度 ：  0°、20°、45°可選擇

火焰高度 ：  20mm ~ 140mm   可調

火焰溫度：（100-1000）℃可調

氣體流量 ： 0ml/min-1000ml/min可調

燃 燒 燈 ：  燈管內徑9.5±0.3mm,長度：100mm±10mm

時間裝置 ：  能精確到0．5S

位置調節 ：  樣品夾支架可上下、左右調節，燃燒座可前后調節，調節行程均大

外型尺寸:長*寬*高1310*650*1560mm（含腳）（可根據客戶要求定做不銹鋼機箱、0.5 立方或 1 立方 ）

燃燒試驗區容積：＞0.75立方,長*款*高約1050mm×640mm×1300mm, 背景黑色，背景照度≤20Lux

火焰校準裝置：（選配）

溫度測試范圍：0~1000℃

火焰溫度要求：從100℃±5℃升到700℃±3℃的時間在54s±2s之內

Φ0.5mm（K型）鎳鉻/鎳鋁絲熱電偶，對地絕緣

傳熱銅塊：Ф5.5mm，質量為1.76g±0.01g

燃?xì)鈭?bào)警系統（選配）

外型尺寸: 長*寬*高 1310*650*1560mm（含腳）燃燒試驗區容積：＞0.5立方,長*寬*高約900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux

頂部配有靜音且防回流排風裝置，試驗結束后可排出燃燒所產生煙氣

適用標準

設計標準：

GB-T2408-2008《塑料燃燒性能的測試-水平法和垂直法》（ANSI/UL94 -2006）

適用標準：

GJB360B-2009 電子及電氣元件試驗方法 111

GB-T13488《橡膠燃燒性能測定—垂直燃燒法》

GB/T5169.16-2008

ANSI/UL94

IEC60950-1

IEC695-2-2
