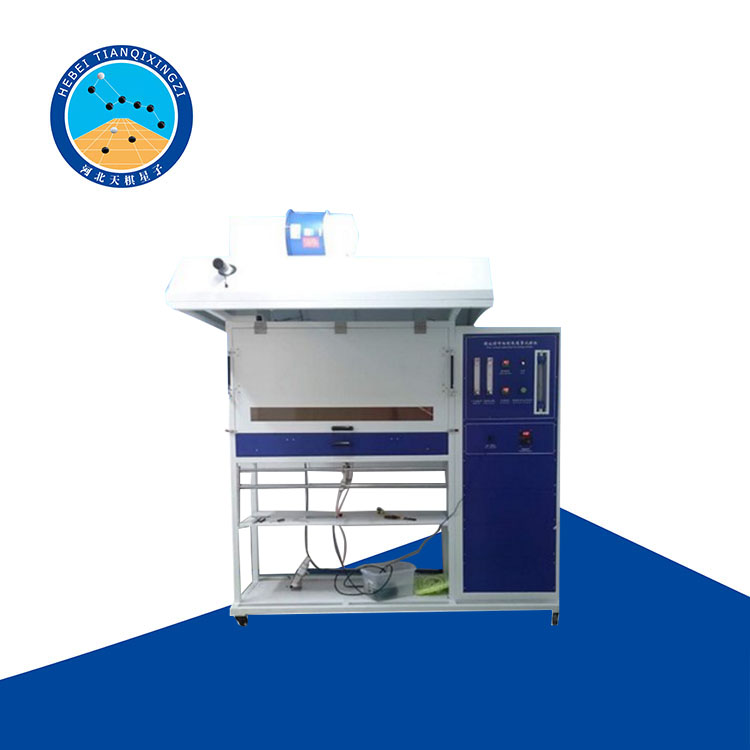

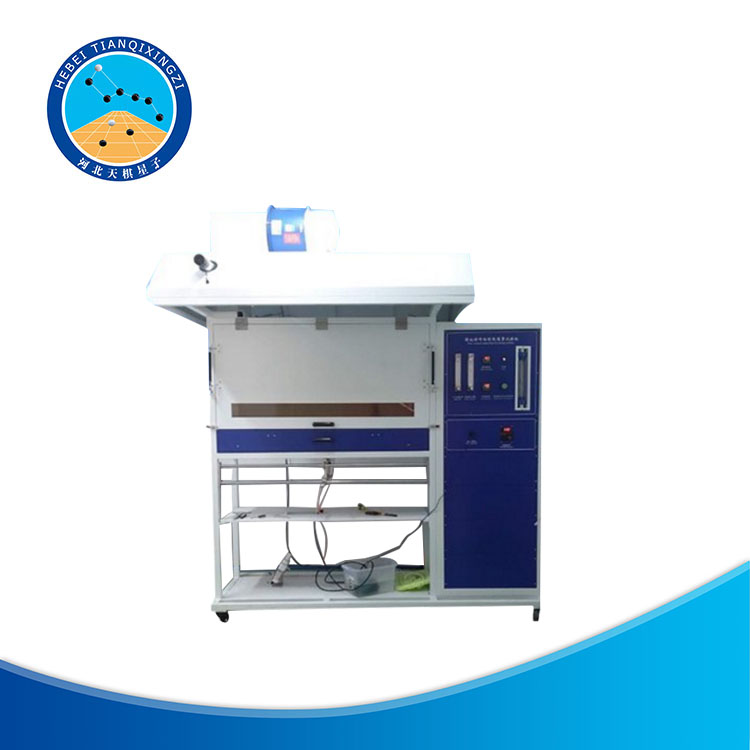

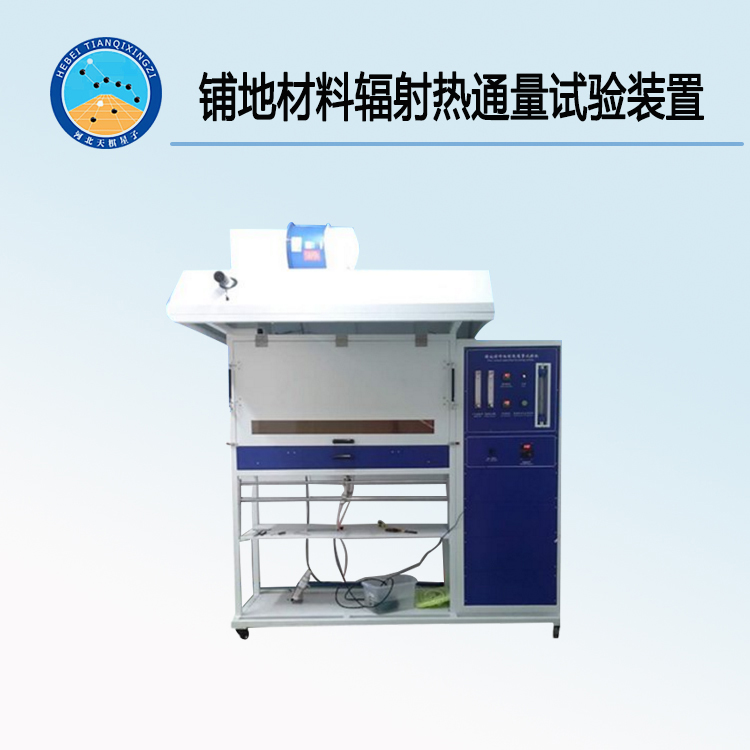

天檢牌TD11785-1型鋪地材料輻射熱通量試驗裝置

TD11785-1鋪地材料輻射熱通量試驗裝置是用小火焰點燃水平放置并暴露于傾斜的熱輻射場中的鋪地材料進行測試。

適用范圍

適用于各種鋪地材料。如：紡織地毯、軟木板、木板、橡膠板和塑料地板及地板噴涂材料。該裝置可以反應鋪地材料包括使用的基材的燃燒性能，背襯材料、底層材料或者鋪地材料其他方面的改變都可能影響試驗結果，其用于測試和描述在試驗室控制條件下，鋪地材料對火成對熱反應的燃燒特性。

適用標準

GB/T11785-2010《鋪地材料燃燒的性能測定-輻射熱源法》

ISO9239-1：2002《鋪地材料燃燒性能 第一部分：用輻射熱源法測定燃燒性能》

技術參數

計時器：精度誤差＜1s/h；

 熱通量計測量范圍：（0 ~15）Kw/m2；

 熱通量計準確度：±0.2Kw/m2；

 熱通量計精度：±3%；

 熱輻射高溫計量程：480 ~530℃，精度為±0.5℃；

 黑體溫度誤差：±5℃；

 排煙速度：（2.5±0.2）m/s；

 排煙能力：（39-85）m3/min；

 多孔耐火材料輻射板尺寸：300mm×450mm，能耐約900℃高溫；

 熱電偶：直徑為3.2mm的K型不銹鋼鎧裝熱電偶；

 點火器：外徑φ10mm內徑φ6mm，噴燈管上打有35個φ0.7mm成放射狀的孔；

 點火火焰高度：60 ~120mm可調；

 工作電源：AC220V，50HZ；總功率為1KW；

 燃燒箱尺寸：L1420mm*W1200mm*H2300mm；

 外形尺寸：L2530mm*W1270mm*H2700mm(含電控箱尺寸)。

設備結構

 本機器結構由燃燒箱、控制箱兩部份組成。

1燃燒箱尺寸：L1420*W1200*H2300（mm）

2控制箱/燃燒箱材質：采用優質不鋼板，數控機床加工成型，圓弧造型美觀大方。

3噴燈：由我公司自制，304不銹鋼材料，完全符合GB/T11785標準要求。

4其它機械零件材質采用優質不銹鋼或A3料加厚電鍍，防腐防銹。
