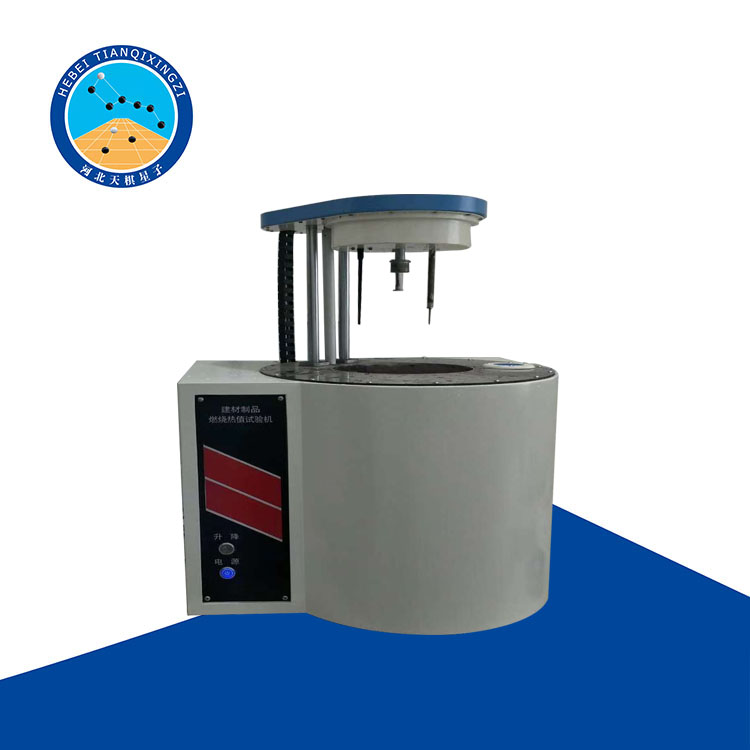

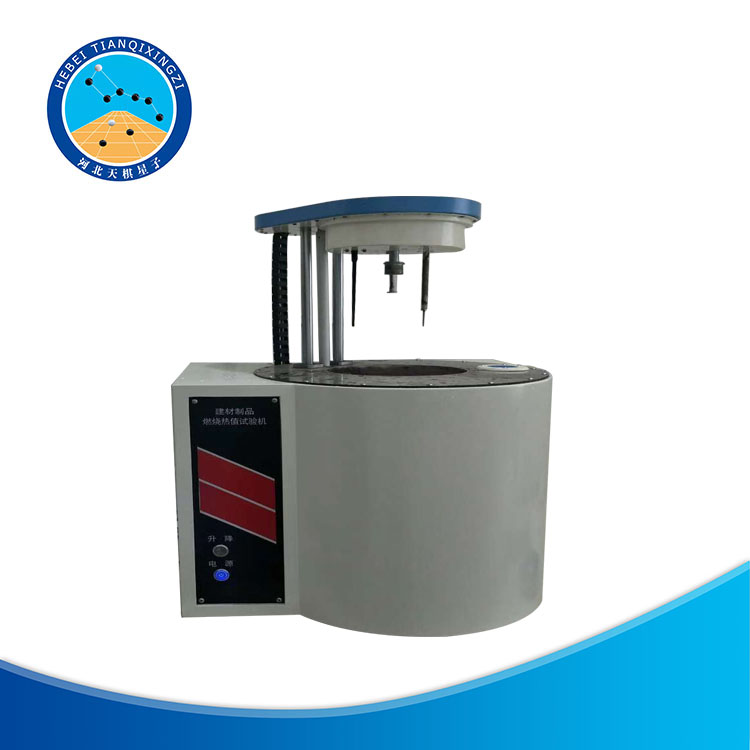

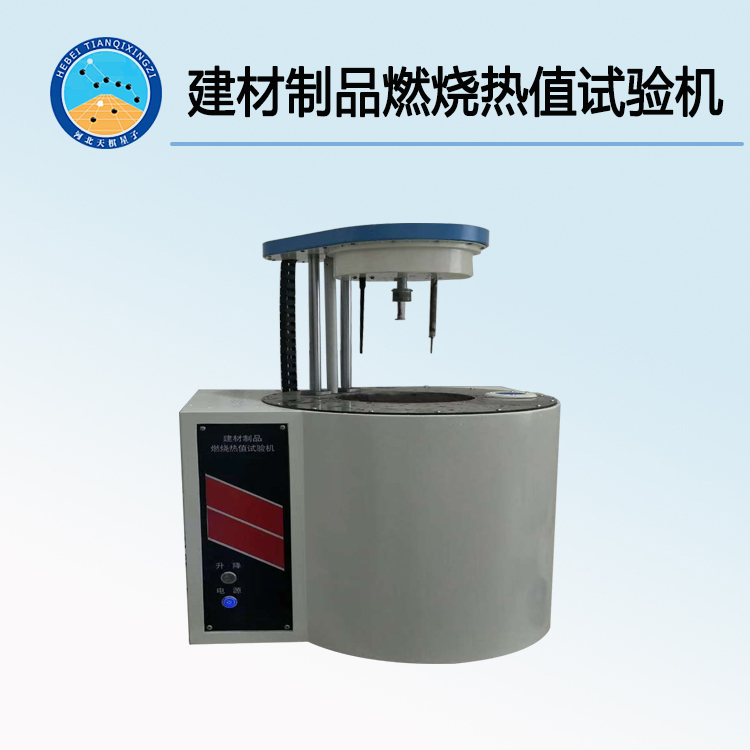

天檢牌TD14402-C型建材制品燃燒熱值試驗機

一 、設備概述：

TD14402-C建材制品燃燒熱值試驗機是對金屬、石頭、木材、混凝土、均勻分散的礦物棉和聚合物等建筑材料及制品的燃燒熱值進行測定的試驗儀器。

該設備屬于絕熱護套式試驗機。自動化程度高，可實現自動注水、攪拌、點火、數據采集和處理、數據保存和打印輸出測定結果等；采用先進的冷卻校正系統、水循環系統及加熱裝置，并且具備外筒貯水量大，使水溫保持相對恒定，同時又采用獨特的隔熱技術，使實驗過程不受外界環境影響；可實現連續實驗，且實驗結果準確性高；整個實驗過程無須稱水重、調水溫等許多人工操作，大大降低了人為誤差；設備外形美觀，體積小，選材考究，制作精良，結構合理，故障率低，中文菜單式操作界面，直觀易學，操作方便、性能穩定可靠，屬智能型發熱量測定設備。是建筑材料及制品生產企業、科研機構、大專院校等進行產品質量檢驗的常用設備。

三、引用標準：

GB/T 14402-2007/ISO 1716:2002《建筑材料及制品的燃燒性能燃燒熱值的測定》的相關規定。

四、技術指標：

1.  電源 ：AC 220V±10%，50Hz；功率：＜1000W；

2.  測溫范圍：0～50℃；

3.  溫度分辨率 ：0.001K；

4.  熱容量精度 ：≤0.1%；

5.  熱容量穩定性：≤0.2%；

6.  點火電壓：< 20V；

7.  氧彈材料：1Cr18Ni9Ti；

8.  氧彈容量：300±50mL；

9.  氧彈氣密性充氧：4Mpa；

10. 氧彈耐壓：＞21MPa；

11. 主機尺寸：600（L）×400（W）×580（H） mm；

五、結構原理：

1. 系統原理：

將試樣置于充有高壓氧的氧彈中，氧彈放在裝有一定量蒸餾水的內筒里（蒸餾水重量手動稱量），通過氧彈中的電熱點火絲將試樣點燃，試樣燃燒放出的熱量使熱值試驗機的量熱系統溫度上升，設熱值試驗機、氧彈及其附件以及氧彈中充入水的水當量為E，起始溫度為Ti，最高溫度為Tm，試驗中所有助燃物的燃燒熱值的修正值為b，與外部進行熱交換的溫度修正值為c（使用絕熱護套的修正值c=0），試樣質量為m，則試樣燃燒放出的熱量為：

Q = E（Tm – Ti + c） - b

試樣燃燒的總熱值為：

PCS = Q / m

2. 結構圖：
