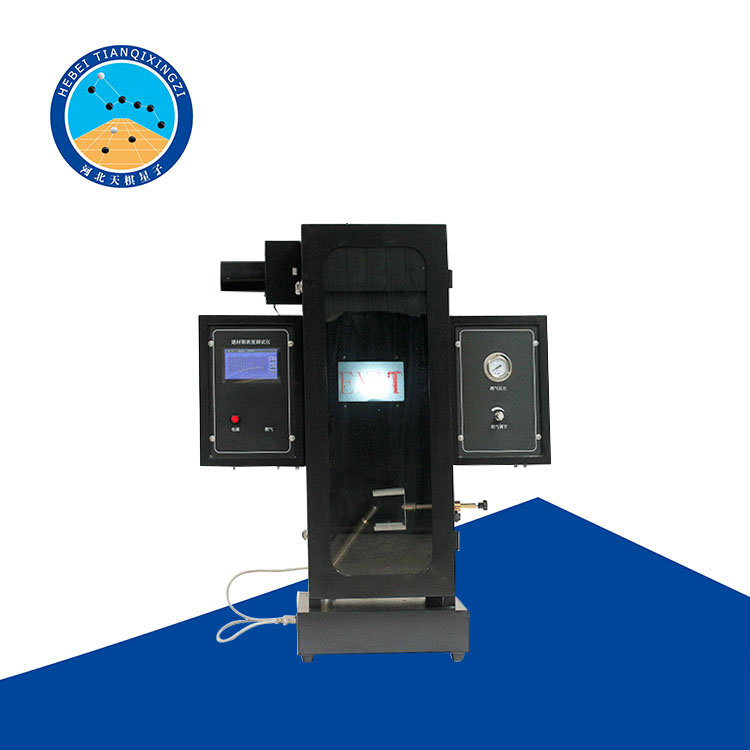

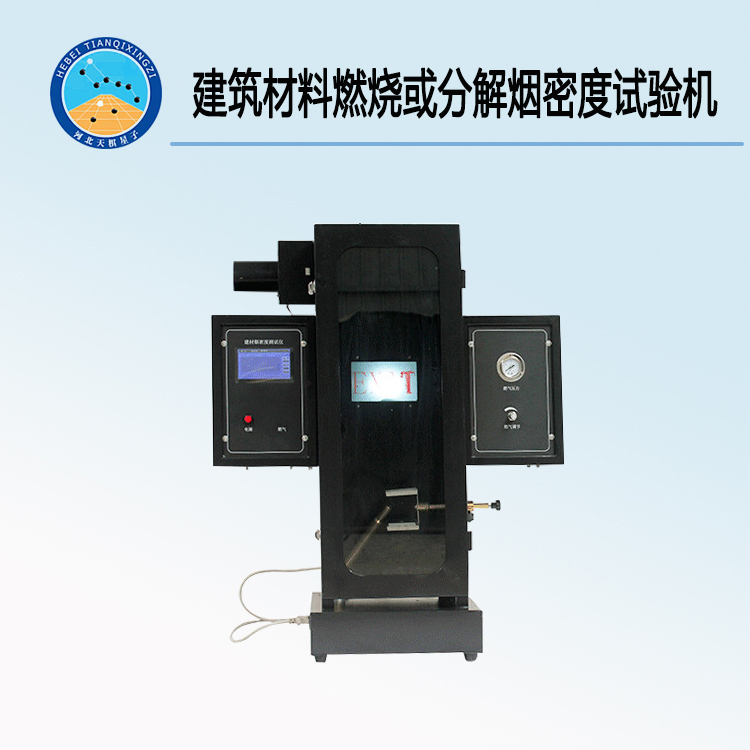

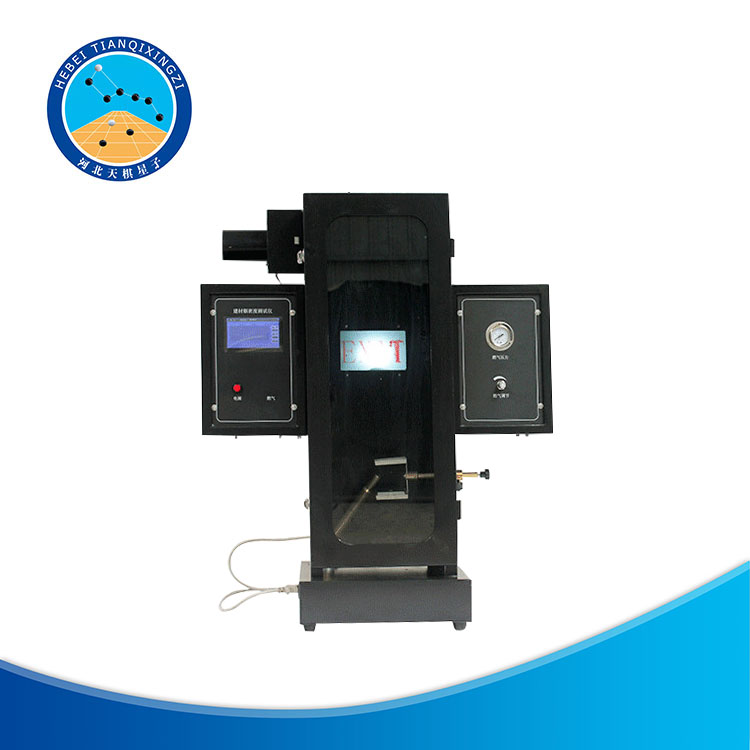

天檢牌TD8627-2型建筑材料燃燒或分解煙密度試驗機

TD8627-2型建筑材料燃燒或分解煙密度試驗機  儀器符合GB/T8627-2007、ASTM D2843、DIN4102《建筑材料燃燒或分解的煙密度試驗方法》。適用于建筑材料及其制品燃燒時靜態產煙量的測定,也可用于其它固體材料燃燒時靜態產煙量的測定。

煙箱結構:內尺寸:長300mm、寬300mm、高790mm。前面設有耐熱玻璃的觀察窗,煙箱內外為靜電烤黑漆，在距箱底兩側480mm高開直徑為70mm光的發射和接收窗。頂部安裝一個排風窗。

   技術參數:

氣源:>95%丙烷氣(客戶自備)

燃燒燈:為本生燈,長度260mm,噴嘴直徑0.13mm,與煙箱成45°角

光電系統:光源:為燈泡,功率15W,工作電壓6V。

煙密度測量范圍:0~100%;

煙密度測量準確度:±3%;

接收器:為硅光電池,透光率0%為無光線通過,透光率100%光無遮擋完全通過。

經處理后的焦距:60~65mm

主燃燒器工作壓力:276KPa(可調);

輔助燃燒器壓力:138KPa(可調);

自動計時,自動點火,自動排煙;光通量可自動校正;

微電腦控制,配R232計算機接口可連接計算機操作,同時可直接面板操作,帶數據打印機;

一、適用范圍:

觸摸屏電腦雙控制建材煙密度測試儀根據國家標準GB/T8627-2007《建筑材料燃燒或分解的煙密度試驗方法》所規定的技術條件而研制的,適用于建筑材料及其制品和其它材料燃燒靜態產煙量的測定 .

二、產品功能特點

雙控制方式,可在觸摸屏上控制操作,也可以在電腦上操控,操作方式可任意切換!

一臺設備可同時幾臺電腦操作,可幾臺電腦同時在線,可實現局域網共享!

主輔燃燒器可自動旋轉,定位準確。

自主開發控制程序,可滿足試驗中的各種操作、記錄、時時曲線、結果計算。

三、相關技術參數

對于試件的*大煙密度( MSD )和煙密度等級( SDR ): 0-100% 連續可測,自動計算;

用標準慮光片校正誤差不大于 3% ; 每臺設備配備三塊標準濾光片,對光源校對的數據,具有代表性

本生燈工作壓力( 210±5 ) KPa ;

本生燈對試樣施加火焰 4min ;

燃燒燈:為本生燈,長度260mm,噴嘴直徑0.13mm,與煙箱成45°角;

光電系統:光源為燈泡,功率15W,工作電壓6V;

排風系統:本機器裝有強力排風扇,試驗完后,能將廢氣排出室外;

煙密度測量范圍:0~100%;

煙密度測量準確度:±3%;

接收器:為硅光電池,透光率0%為無光線通過,透光率100%光無遮擋完全通過;

主燃燒器工作壓力:276KPa(可調);

自動計時,自動點火,自動排煙;光通量可分階段性線性校正試測試數據

更準確;

觸摸顯示屏:

尺寸:5寸 有效顯示尺寸 長11cm 寬6.28cm;

分辨率:800*480

通訊接口 RS232、3.3V CMOS或TTL、串口方式

儲存容量:1G

采用純硬件FPGA驅動顯示,“零”啟動時間,上電即可運行

采用M3+FPGA架構,M3負責指令解析,FPGA專注TFT顯示,速度和可靠性均先同類方案

主控制器均采用低能耗處理器,自動進入節能模式

氣源: 95%丙烷氣,或同等純度的煤氣(客戶自備);

長*寬*高  740 *500*高900(mm)

四、工作條件 :

1.環境溫度:0℃-40℃;

2.相對濕度:≤85%

3.供電電壓及功率:220V±10%、50HZ、100W;

4.燃?xì)鈮毫?0-0.3MPa(可調節);

5.環境及試驗要求:儀器工作時應避免強光直接照射或反射到儀器上;試驗進行90min后,應關閉燃?xì)庠磳?duì)儀器降溫15min。

6.環境氣流:工作狀態時無強制空氣流動現象;

7.儀器應放在通風櫥內進行試驗;

五、儀器結構:

分為煙箱和控制兩大部分;

煙箱部分:煙箱的左右兩側面板上,有電源開關、安全標志開關(背燈開關)、燃?xì)庹{(diào)節裝置,另外還有控制排風機的開關(風機開關)。

六、設計標準:GB/T8627-2007《建筑材料燃燒或分解的煙密度試驗方法》

符合標準: GB/T8627 ASTM D2843
