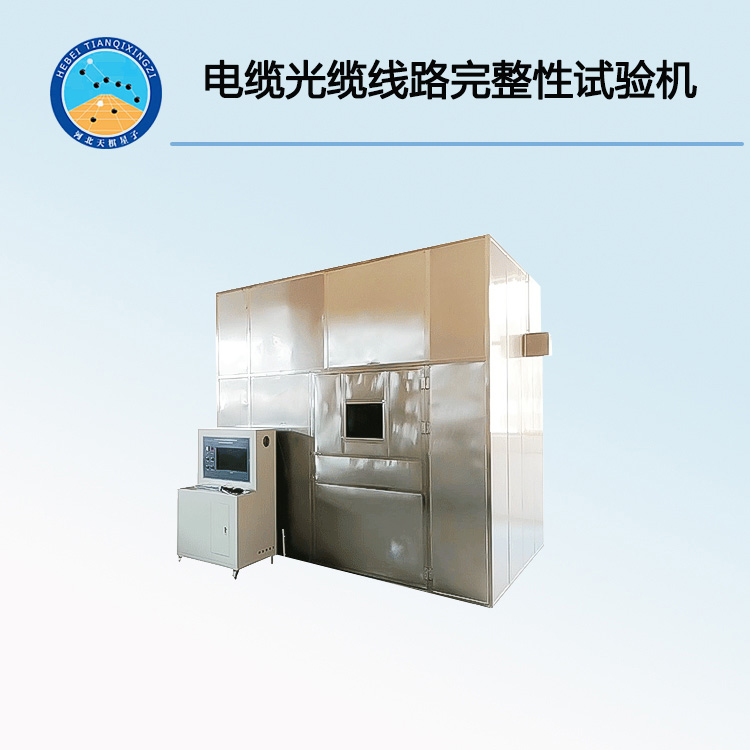

TD2863型電纜光纜線路完整性試驗機（又稱電纜或光纜線耐火特性試驗機）

一、適用范圍：

用溫度不低于750℃的火焰（控制熱量輸出）單獨供火試驗時要求保持線路完整性的電纜和光纜所使用的裝置

二、符合標準

電纜和光纜線路完整性燃燒試驗機按GB/T19216.21-2003/IEC60331-21：1999《在火焰條件下電纜和光纜的線路完整性試驗第21部分：試驗步驟和要求----額定電壓0.6/1.0kv及以下電纜》、GB/T19216.23-2003/IEC60331-23：1999《在火焰條件下電纜和光纜的線路完整性試驗第21部分：試驗步驟和要求----數據電纜》、GB/T19216.25-2003/IEC60331-25：1999《在火焰條件下電纜和光纜的線路完整性試驗第21部分：試驗步驟和要求----光纜》試驗標準。

三、電纜和光纜線路完整性燃燒試驗機主要參數：

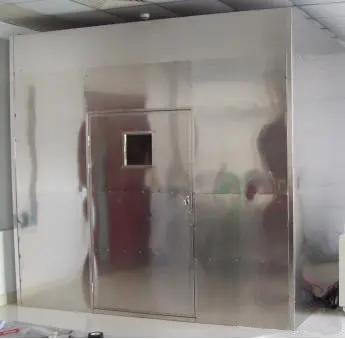

1、燃燒室之設計用合適材料固定在角鐵支架上而構成整個立方體燃燒室。燃燒室：內尺寸：3M x 3M x 3M共27立方米?？蔀榇u墻結構、也可為鋼板結構，由客戶選擇。如選用磚墻結構，客戶需自己完成砌筑。

2、試樣支架：試樣由二個或三個金屬環支托 。支撐裝置為水平固定，一端固定一端可移動，金屬環內徑150mm，由直徑（10±2）mm圓鋼棒制造。

3、燃燒裝置：

（1）噴燈：為帶有文丘里混合器的噴嘴標稱長度為500mm寬度為15mm的帶型丙烷氣體噴燈，有三排錯開的直徑1.32mm、中心距3.2mm的鉆孔。噴嘴距試驗箱底至少200mm且距任一箱壁至少300mm

（2）流量計：空氣流量計：150L/min, 丙烷流量計：8L/min

（3）噴燈控制系統組成：調壓閥、壓電點火器、熄火裝置、控溫?zé)犭娕?、氣源（用戶自備）、調節閥、點火裝置、燃?xì)夤苈?、流量?jì)、文丘里混合器、球閥、空氣管路、壓縮空氣瓶（用戶自備）

（4）計時器：0~99.99s/m/h任意設定

（5）點火裝置：為自動點火

（6）溫度控制器：由兩路溫度監控部分組成，溫度范圍：0~1000℃任意設定。

通過燃?xì)夂涂諝獾谋壤{(diào)出符合符合試驗條件的火焰，在觸摸屏上有溫度實時顯示

4、線路負載：

（1）試驗變壓器：三相6kv

（2）試驗電壓：0.6/1.0kv

（3）試驗電流：標準要求0.25A

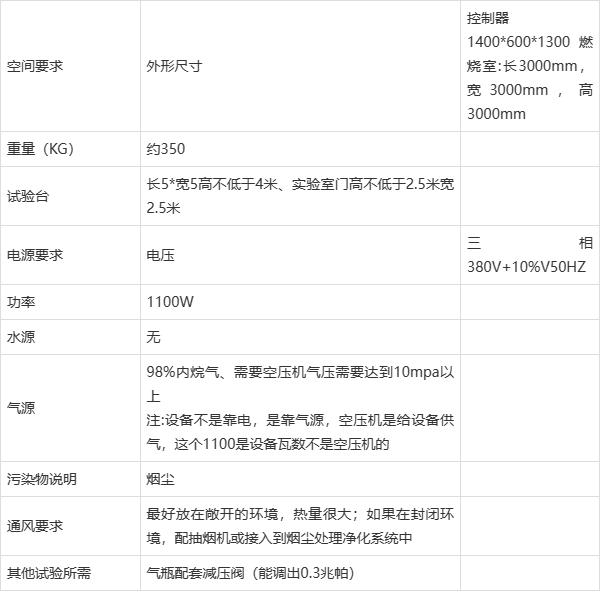

四、安裝條件表：用戶自備

電纜和光纜線路完整性燃燒試驗機總共分為三大部分：燃燒箱、燃燒架、控制箱。

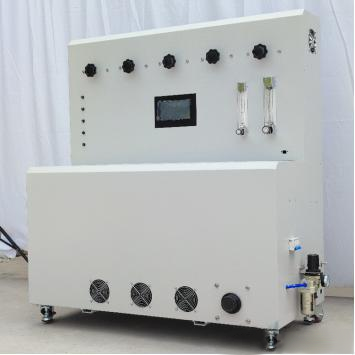

控制箱→→

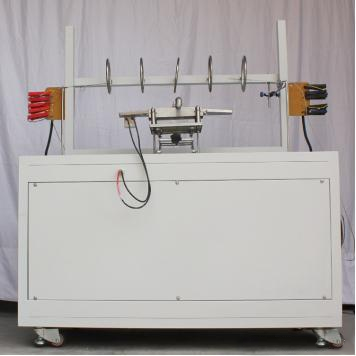

燃燒架→→

燃燒架→→
