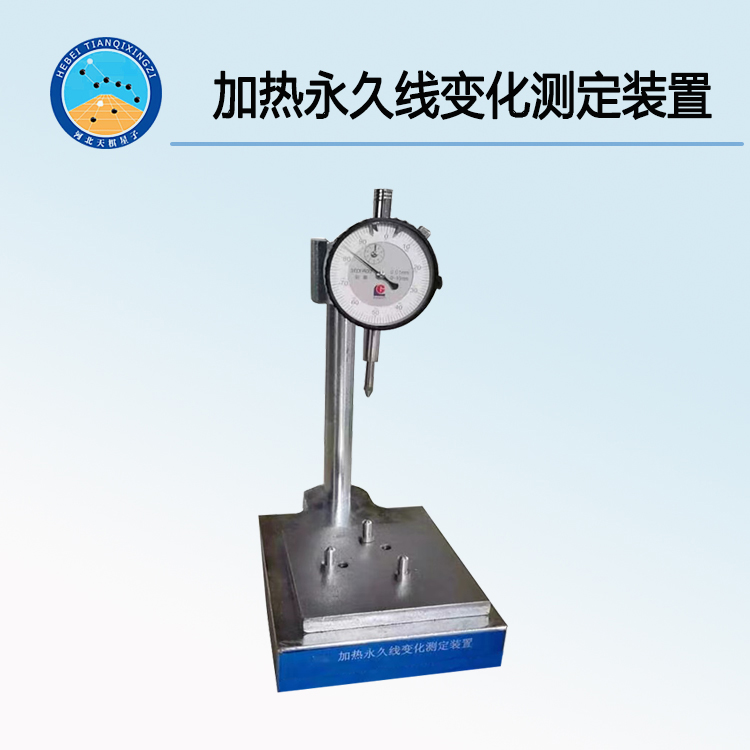

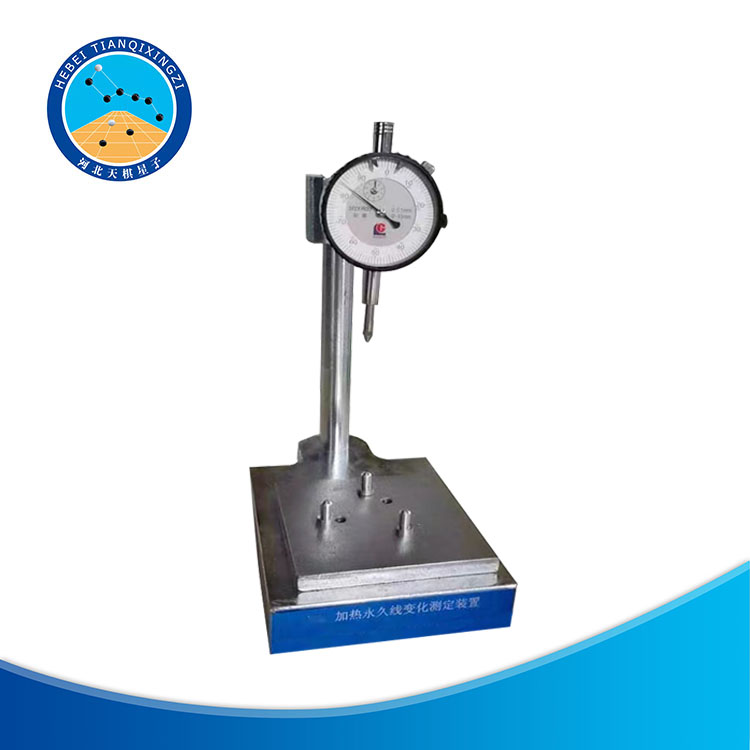

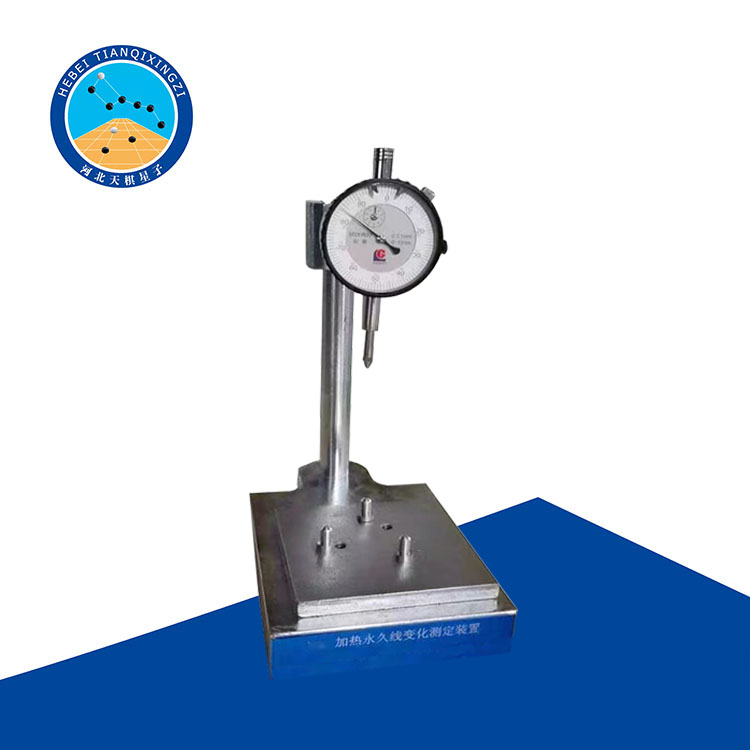

天檢牌TD5988-1Z加熱永久線變化測定裝置

（長度測量儀）

本裝置是用于測定耐火材料、玻璃以及其它固體材料等的加熱永久線性變化。滿足國標GB/T5988-2007耐火材料 加熱永久線變化試驗方法.

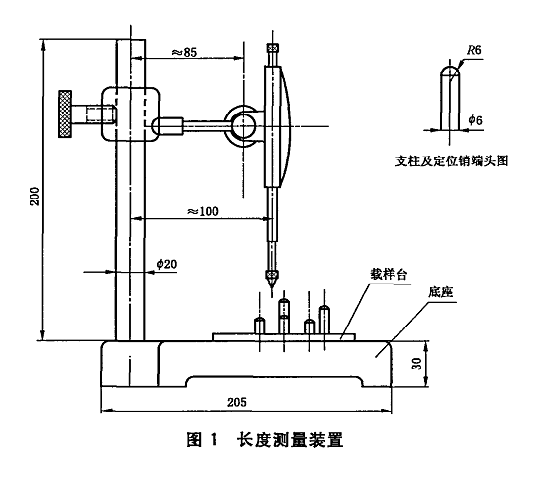

本裝置由機架、底坐和載樣臺組成。一個精度為0.01mm的百分表裝在機架上，機架垂直牢固地固定在表面光滑的底座上。百分表可上下自由移動，并可圍繞支架作圓周運動。一個正方形的載樣臺放置在底座（如圖1所示）。測量試樣時，試樣放置在載樣臺上，載樣臺由成等邊三角形布置的三個支柱支撐試樣，兩個定位螺栓固定在底座上，使試樣靠緊定位。載樣臺的底面是一個磨光的平面，測量時載樣臺可以自由地在光滑的底座表面上移動，在載樣臺面的一個角上刻有對角線標記，對準試樣上的標記定位。測量校準塊可用不銹鋼或經淬火、防銹處理的高硬度鋼材制作，其尺寸為直徑50mm，高度為65mm。
