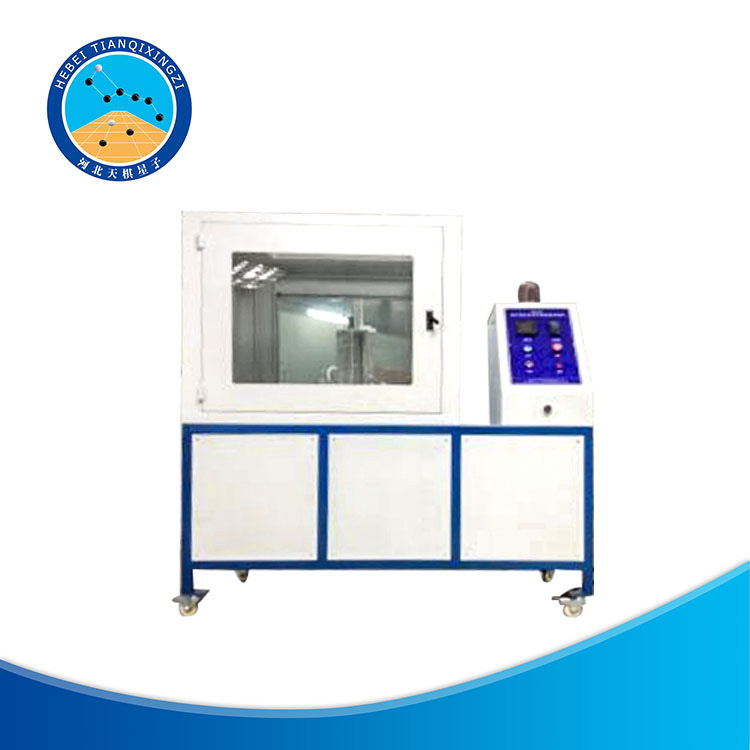

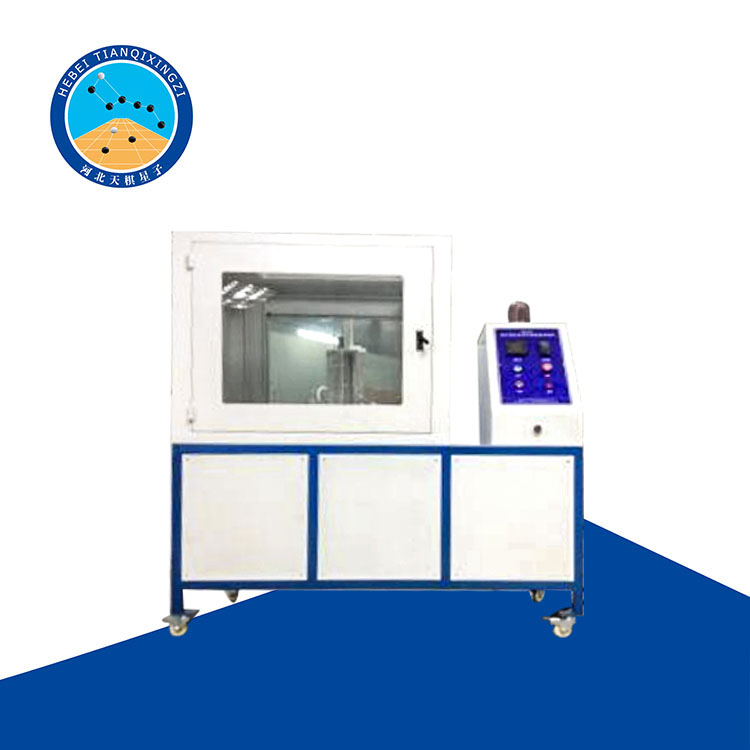

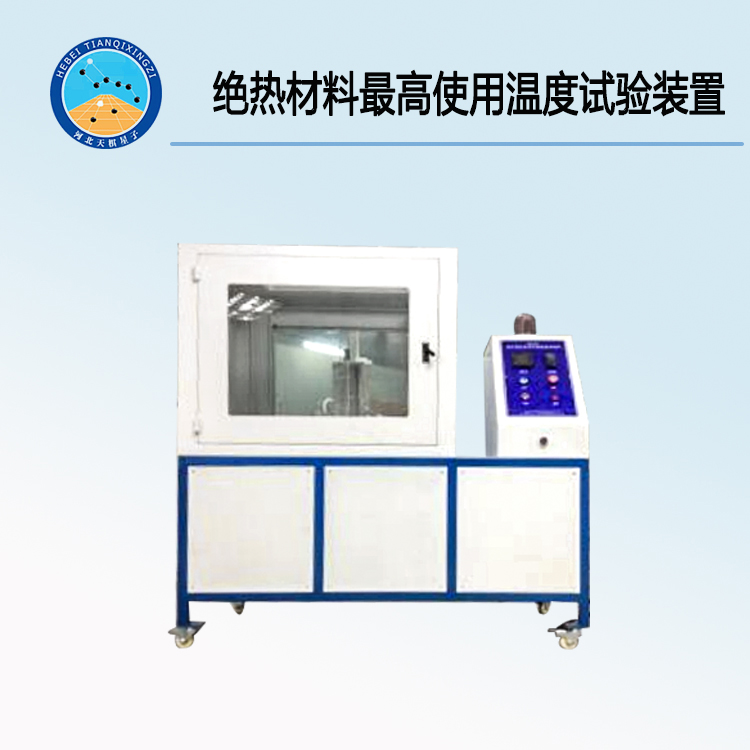

天檢牌TD17430-500絕熱材料最高使用溫度試驗裝置（500℃）

適用范圍：適用于松散填充絕熱材料、氈、毯、塊、板及預制絕熱管殼等絕熱制品的最高使用溫度的評估。

符合標準：符合 GB/T17430-1998《,》相關標準非等效：ASTM C411-82《最高溫絕熱材料熱面性能試驗方法》ASTM C447-85《絕熱材相關標準非等效：ASTM C411-82《最高溫絕熱材料熱面性能試驗方法》ASTM C447-85《絕熱材料最高使用溫度評估方法》，以及 ISO 8142 ：1990 附錄 A《確定預制礦物棉管殼最高使用溫度的試驗方法》。

技術參數：

1、加熱板：由 SUS304 不銹鋼制成，試驗面積 900*450mm ，四周為防護層，寬度 80mm 。加熱板的下表面，不少于五個熱電偶測定其表面溫度，其中四個固定在加熱板加熱區域的對角線上，且距每個角的距離為 150mm，第五個熱電偶放置在加熱板中心位置。任何一點測定的溫度不得低于要求的溫度，且相差+5%或+15℃（取小者）。

2、加熱管：由 SUS304 不銹鋼制成，長度為 2M，公稱直徑分別為 88mm、108mm、133mm 三種規格。三個加熱管并排布置，可單獨對預制絕熱管殼進行測試。加熱管端頭應設置不小于 75mm 長的防護段和輔助加熱器，防止試件端頭過量熱損失。加熱管每 0.3m 安裝一個熱電偶，測定加熱管的表面溫度。熱電偶以 90°的間隔螺旋狀環繞加熱管周圍布置。任何一點測定的溫度不得低于要求的溫度，且相差﹢5%或﹢15℃（取小者）。

3、測溫系統 ： 采用熱電偶絲直徑為 5.0mm ，

4、測量溫度：500℃ ； 采用 PLC+ 模塊采集溫度 。

5、控制部分：采用 PLC 模塊，微機控制實時顯示熱面溫度曲線，輸出報表。

6、升溫速率： 5 ℃ /min 或 3 ℃ /min 可設定。

7、溫度采集：每 2min 采集一次，并用曲線顯示；

8、熱電偶響應時間： <0.5s

9、溫度誤差：± 0.5 ℃

10、計時誤差：1s/h

11、電腦：電腦一套(滿足以下要求：一線品牌電腦；CPU：INTEL I5-III 代以上;內存：4G 或以上;硬盤：500G 以上; 帶串口：控制儀器操作;顯示器：20 吋以上 LED 液晶顯示器，1600*900 分辨率以上;windows xp 系統。)，打印機一臺。測試軟件一套。

12 配備平尺和塞尺：測量翹曲度。

13、配備樣品罐兩個

14、外形尺寸（長*寬*高）1690*810*1750

產品特點：采用數控機床加工成型，圓弧造型美觀大方 . 具有美觀防銹防腐等特點。其它零部件采用 45# 鋼，表面加厚電鍍 /SUS304 不銹鋼制造。
