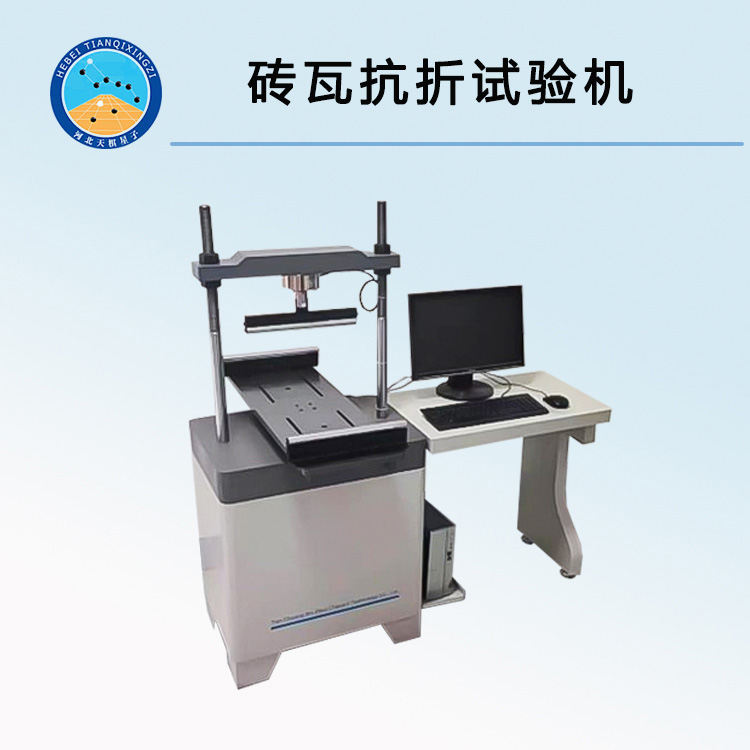

TD-50Z型磚瓦抗折試驗機

一、產品簡介

磚瓦抗折試驗機根據GB／T21179-2007《燒結瓦》同時參考GB／T2542-2012《砌墻磚試驗方法（1）》等國家標準設計制作，用于磚瓦承載能力及變形的試驗。其結構性能符合試驗規范要求。

磚瓦抗折試驗機主要有機體、液壓操縱、測力及顯示等部分組成。采用立式兩立柱結構，主體結構采用焊接結構，并進行實效處理，以整機的剛性。液壓缸置于底板上，工作時活塞伸出后給試件施加壓力，試驗空間（寬X長）：420x550mm.壓頭采用碳素鋼（HRC45～50），其使用壽命。 采用品牌送油、回油閥，驅動液壓缸，可實現整個試驗過程中數據顯示、峰植保持及試驗結果自動打印,加載速度手動控制，可實現對加載速率、保持時間、循環加壓進行控制；本機有試件斷裂識別能力。以完成對磚瓦的破壞檢測.

二、磚瓦抗折試驗機技術參數

1、最大試驗力：50000N

2、試驗空間：400mm×600mm

3、工作臺高度：420mm

4、力值精度：≤±1%（優于1級）

5、加載速度調節范圍：0.1～200N/s

6、活塞行程：200mm

7、變形測量范圍：自備

8、變形測量分辨率：自備

9、載荷指示精度：1N

10、加載方式：電動液壓

11、控載方式：手動控制。

12、加載介質：46#抗磨液壓油

13、電機功率：0.5KW

14、需用電壓：380V

15、主機尺寸：850mm×500mm×1200mm（長×寬×高）

16、主機重量：240Kg
