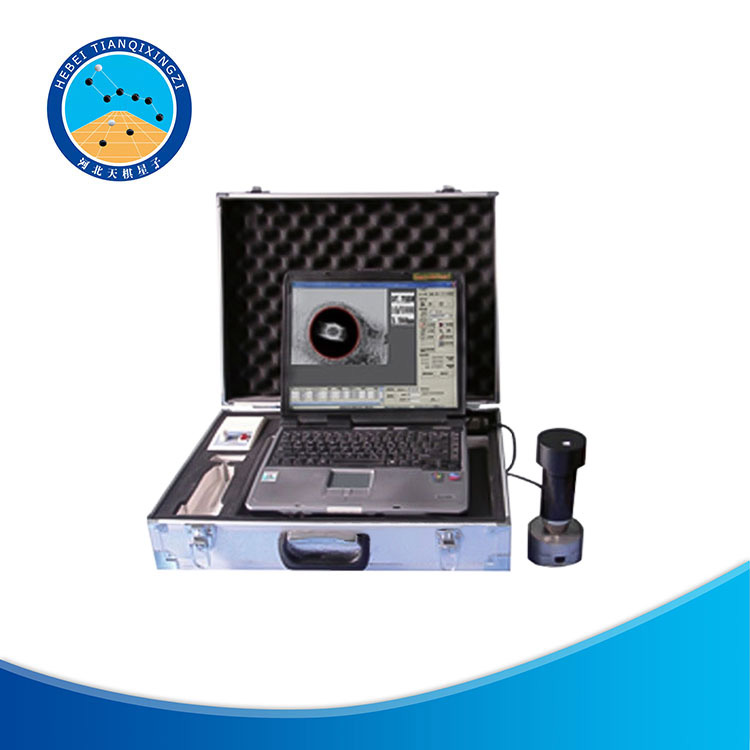

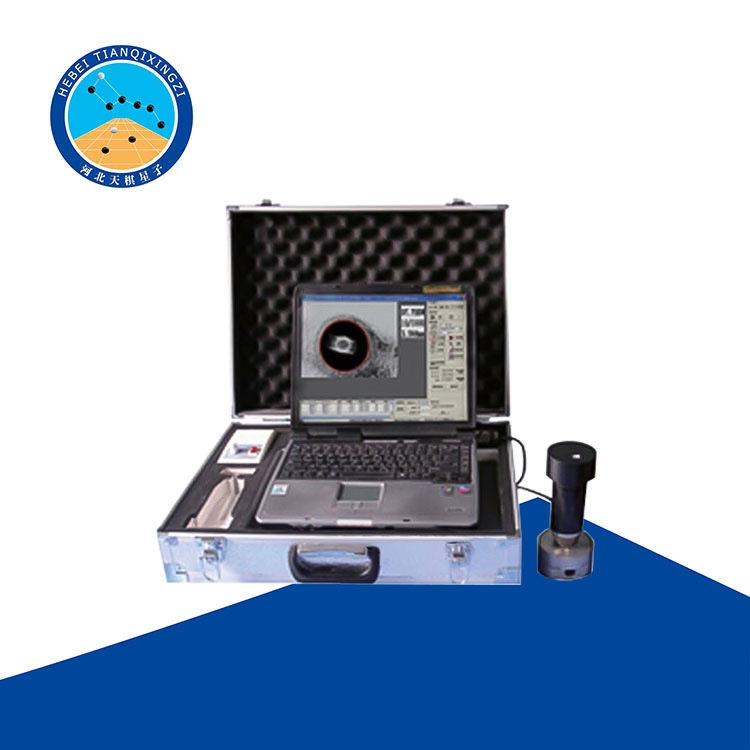

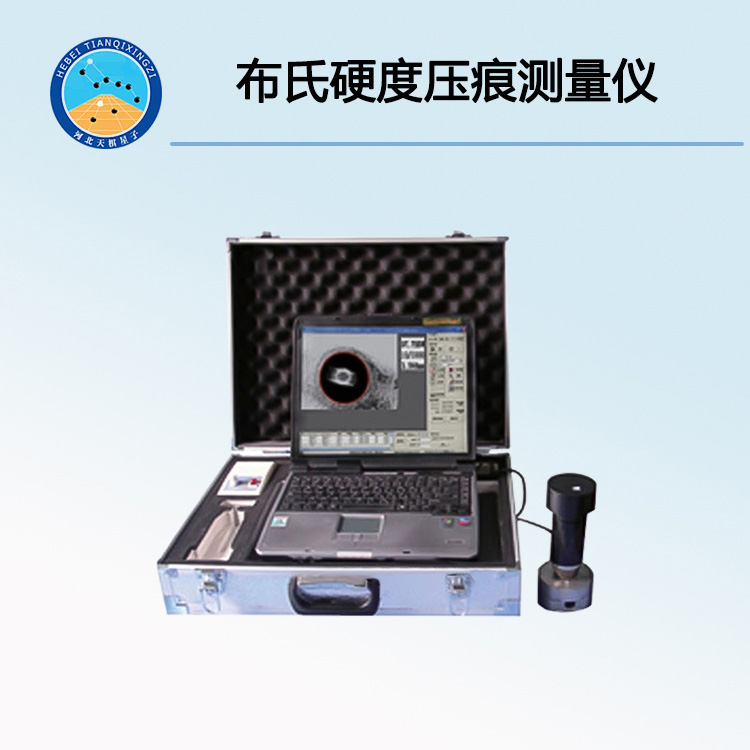

TDYD-BS型布氏硬度壓痕測量儀
一、產品概括：
TDYD-BS型布氏壓痕測量儀是根據壓痕單位表面積上的載荷大小來計算硬度值，它不適用于測定硬度較高的材料。 布氏硬度=F（載荷）/A凹（壓痕球形表面積） 。
二、產品特點：
1、方便的攜帶性能：整套系統設計小巧精致、安裝方便、操作簡單；
2、專業的光學設計：保證布氏壓痕圖像清晰、邊界分明；
3、高分辨數字成像：采用工業級數字攝像頭，圖像清晰；
4、精準的圖像分析：綜合形狀、亮度及邊緣計算，提高測量結果的準確性；
5、高速的測量速度：自動測量，實時計算準確的硬度值及壓痕直徑；
6、寬廣的適用范圍：試驗室，或工業車間；拋光工件，或銹蝕的試樣；均能獲得準確測試結果；
7、強大的軟件功能：單件測量、批量測量、ASTM/國標硬度換算表、數據及圖像存儲、數據庫查詢、不合格值報警以及支持SPC程序；
8、圖像采集：實時顯示硬度壓痕圖像，可存儲、打印圖像；
9、壓痕測量：自動測量，重復性好、準確性高、適用性廣，同時支持手動測量和手動調整；
10、標定方式：使用標準硬度塊標定或長度標尺標定；
11、硬度換算：依據GB/ASTM標準，自動進行布氏—洛氏—維氏等多種硬度轉換；
12、圖文報告：自動記錄測量數據，按用戶定制輸出WORD報告；
13、數據導出：自動記錄測量數據，所有數據按EXCEL格式保存。
三、技術參數：
測量范圍 | 1.2mm至6mm |
數字成像 | 130萬工業級數字攝像頭 |
測量方式 | 自動/手動 |
標定方式 | 標準硬度塊/長度標尺 |
支持語言 | 中文/英文 |
電源 | USB供電 |
重量 | 0.5公斤 |
四、軟件系統：
1．主機系統：32、64位系統主機，WindowsXP及以上軟件平臺，非家庭版WINDOWS操作系統，全中文操作界面，支持彩色打印機輸出。
2．1024x768及以上分辨率。
3. 安裝正常安裝版OFFICE辦公軟件，非綠色簡化版OFFICE。
五、安裝步驟：

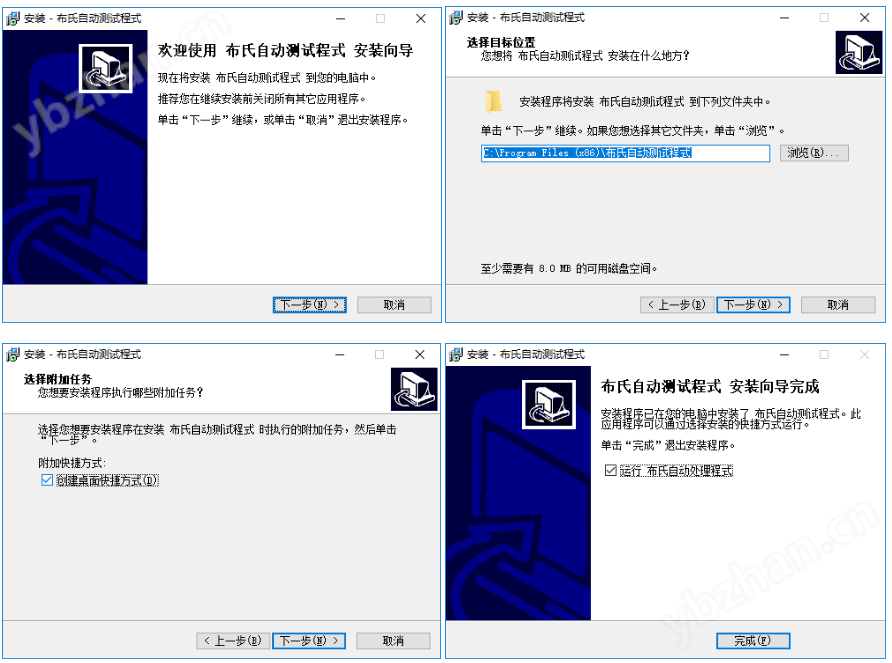

1、軟件安裝：
2、安裝：
軟件及驅動安裝完成后，請先將設備所配備的插入電腦上的USB
接口中，電腦會顯示發現新硬件，并可以使用等提示信息。
然后，運行桌面上的布氏自動測試程序，即可打開布氏軟件

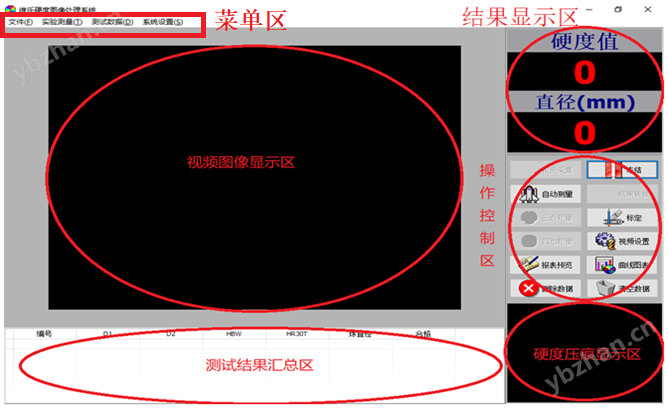

軟件共分6個區域，分別是菜單區、布氏硬度視頻圖像顯示區、測試結果匯總區、結果顯示區、操作控制區、硬度壓痕顯示區等。

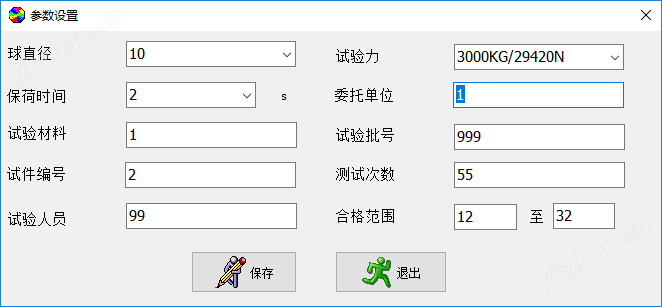

1，參數設置開啟軟件后，選擇軟件菜單區文件/參數設置項，點擊將出現下圖:
