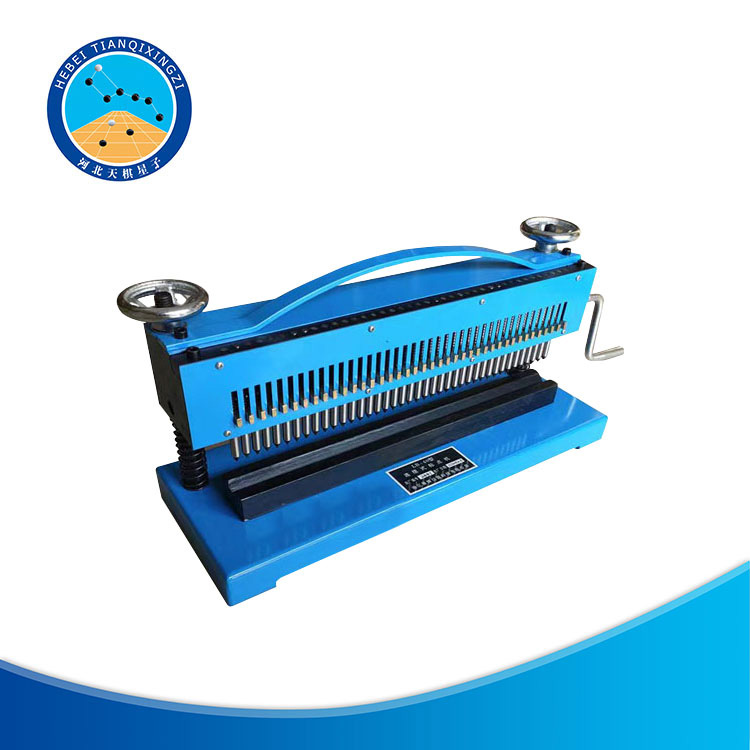

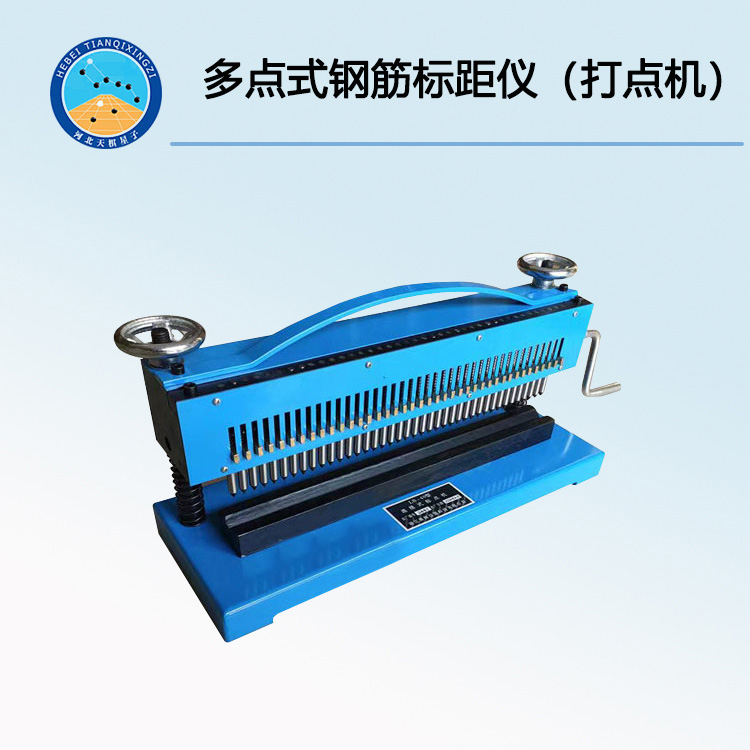

TD-40型多點式鋼筋標距儀（打點機）
一、用途及特點
TD-40型多點式鋼筋標距儀（打點機）是按照GB/T228-2002《金屬材料室溫拉伸試驗方法》的規定要求和不同用戶的需要設計制造，它具備打點標距準確、工作效率高、操作簡便等特點，是試驗室必備的配套儀器。
二、工作原理
它是通過1根帶螺旋帶的軸旋轉360°，在不同的角度抬起沖頭垂直上升下降，借助彈簧的彈力沖擊打點，手柄搖動一周在試樣上打出直線排列，間距為10毫米，共40點=400毫米長。
三、操作方法
1、將該機放在離地面高約500毫米左右的工作臺上，把試樣放在V型槽中，左右放置試樣于標距的適當位置。
2、用左手按壓上部彎曲手柄的彎曲部位，使試樣壓緊后右手搖動右端手柄一周，即可打出標距點。
3、向上提起彎曲手柄，取出試樣即可完成標距的目的。
4、由于試樣直徑大小不同，使用時可根據試樣直徑大小不同，調整兩立柱下端螺母使沖頭尖端與試樣保持適當距離。
5、使用時要經常保持兩立柱及沖頭部位良好的潤滑，不然操作起來費力。
6、要嚴格注意不要碰傷沖頭尖端以免失去該儀器之精度致使無法使用。
四、主要技術參數
1、最長標距： 400mm
2、點間距： 10mm
3、外形尺寸：490×200×400(長×寬×高)mm
4、每臺凈重：22Kg
五、優勢
連續多點，簡單快捷
六：配置：
主機、內六角扳手Φ61、搖柄2
TD-40型多點式鋼筋標距儀（打點機）
