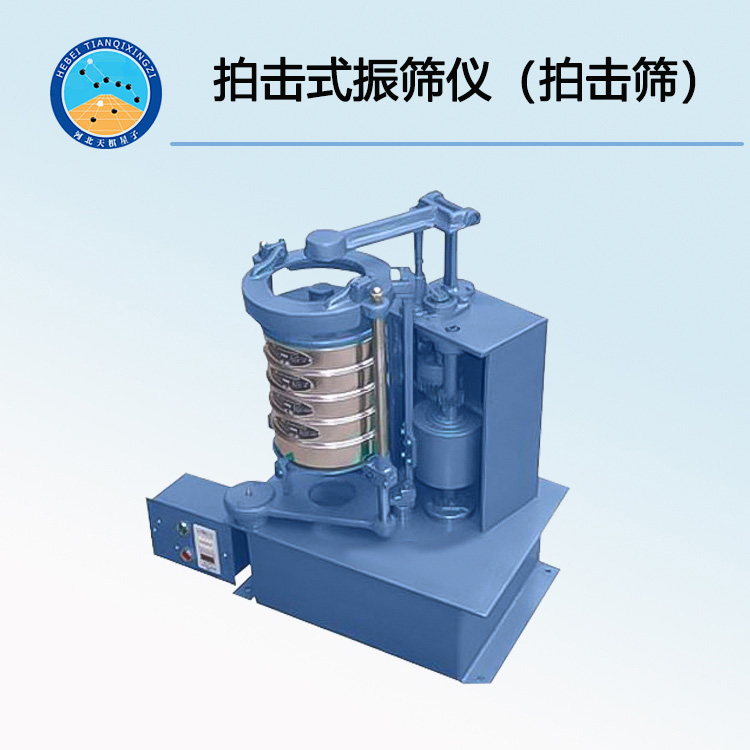

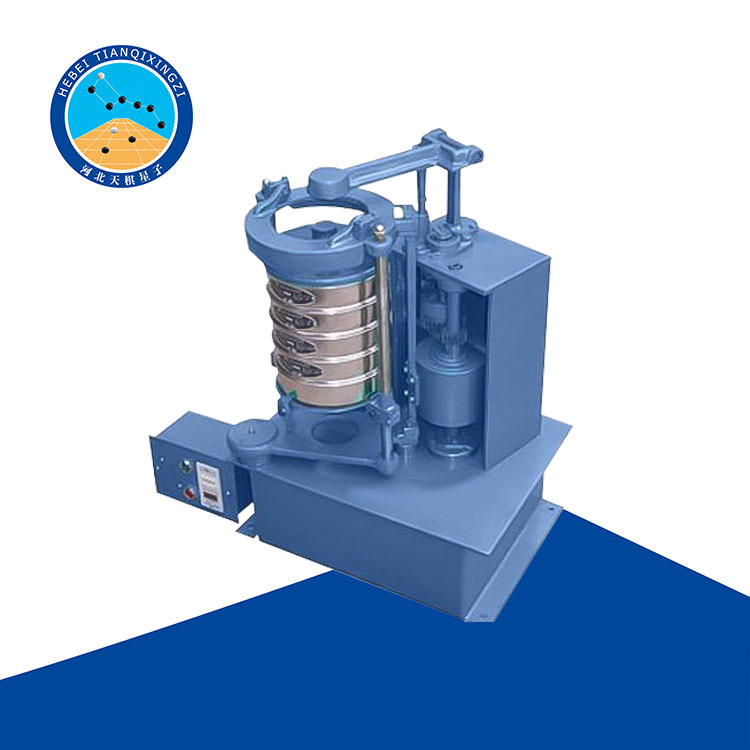

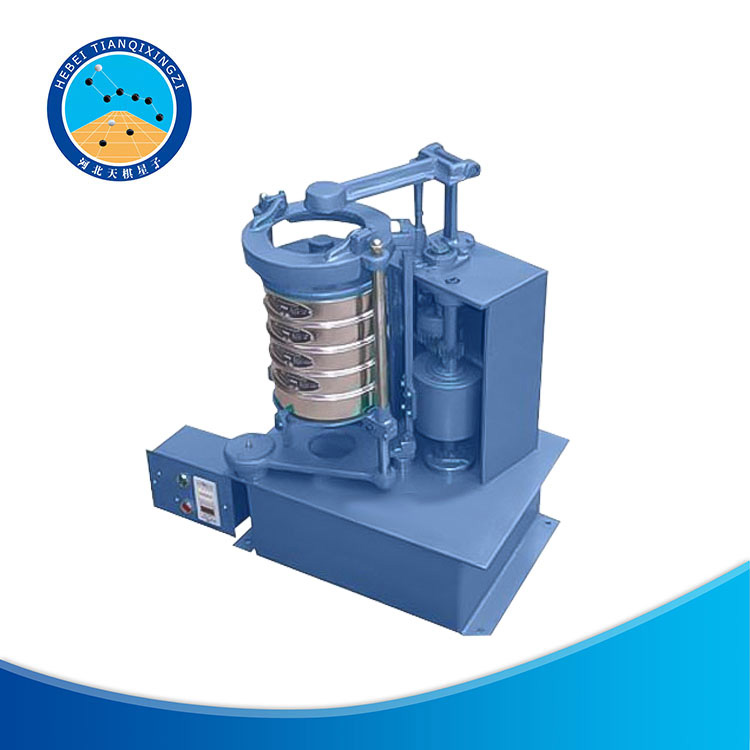

TD200型拍擊式振篩儀(拍擊篩)
一、產品簡介
工作參數符合國家標準,配合試驗篩、分樣篩使用可對冶金、化工、磨料、超硬材料、飼料、食品、醫藥等行業的普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查進行篩分、檢驗,主要由機座、篩與傳動機構等部分組成,本拍擊篩可配備專用夾具、即可裝夾Φ200試驗篩,又可裝Φ75、Φ100套篩,裝夾方便靈活,夾緊牢靠,并能自動停機。
二、適用范圍
適用于普通磨料粒度組成檢查和超硬材料生產分級及粒度組成檢查,亦廣泛用于地質、冶金、粉體、化工、建工水泥、醫藥、國防等部門科研生產實驗室,對物料進行篩分檢測。尤其適用于金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反復使用。
三、產品特點
1、篩分效率高:篩分時同時具備往復和拍擊振動兩種運動,不會堵塞篩面,下料快,篩分徹底。
2、一致性好:由于采用齒輪帶動同步帶傳動,轉速比準確,不會產生一般三角帶的掉速現象(三角帶有3%的掉速率),使每一次相同時間下的篩分運動相一致(齒輪的傳動比準確率99.99%),同時設備安裝了數字定時器,設定好時間后到時自動停機保證檢驗或生產的一致性要求。
3、壽命長、維修、維護成本低:由于兩齒輪沒有直接接觸不會磨損,同步帶與齒輪的接觸適應性好壽命長,維修時只需更換同步帶,同時偏心輪組采用了整體方式,再次安裝準確方便,轉動部分采用軸承(標準件),不易磨損,成本低,易更換。降低了維修的技術要求和成本。
裝夾靈活:即可裝夾200標檢驗驗篩,又可裝75、100套檢驗篩,裝夾方便靈活,夾緊牢靠,并能自動停機。
四、工作原理

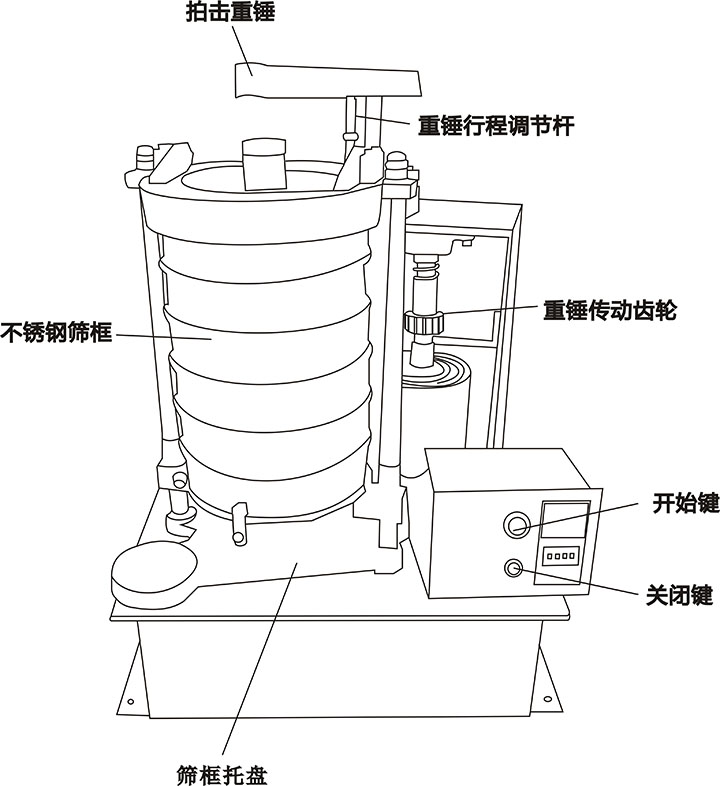

經過機械傳動,將旋轉運動轉變?yōu)楹Y板的往復運動,從而使篩具亦作同步擺同,同時配以重錘的周期迫擊,這樣在一定震動的頻率下達到篩具內物料的按網目分樣的目的。
五、技術參數
序號 | 名稱 | 單位 | 數值 |
1 | 篩子直徑 | 毫米 | φ200、φ100、φ75 |
2 | 篩子層數 | 層 | 7 |
3 | 200試驗篩 | 套 | 1 |
4 | 旋轉次數 | 次/分 | 290±6 |
5 | 拍擊次數 | 次/分 | 156±3 |
6 | 拍擊高度 | 毫米 | 38±6 |
7 | 底盤水平度 | mm/min | ≤0.6 |
8 | 旋轉行程 | 毫米 | 25 |
9 | 電動機 | 千瓦 | 0.37 |
10 | 外形尺寸 | 毫米 | 433*432*785 |
11 | 篩機重量 | 公斤 | 128 |
12 | CR控制范圍 | rpm | 0.001~1500 |
13 | CS控制范圍 | rpm | 10-7~1500 |
14 | 扭矩范圍 | Nm | 2×10-8~0.2 |
15 | 振蕩頻率 | Hz | 10-5~100 |
16 | 法向力 | N | 最小0.01,±5 |
17 | 溫度控制范圍 | ℃ | -40~200 |
