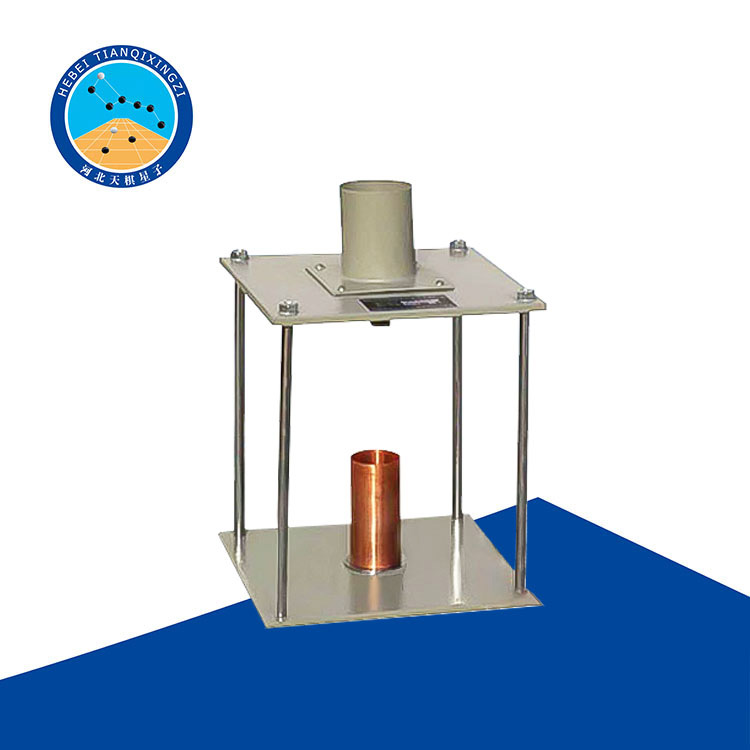

TD344-1型細(xì)集料棱角性(間隙率法)試驗(yàn)儀
1產(chǎn)品介紹
TD344-1型細(xì)集料棱角性試驗(yàn)儀是河北天棋星子檢測設(shè)備有限公司根據(jù)中華人民共和國交通行業(yè)標(biāo)準(zhǔn)JTG E42—2005《公路工程集料試驗(yàn)規(guī)程》開發(fā)研制的。并參考了以下標(biāo)準(zhǔn):
JTG E42—2005《公路工程集料試驗(yàn)規(guī)程》中T 0349-2005《細(xì)集料亞甲藍(lán)試驗(yàn)》
GB 14684-2001 建筑用砂
TB/T 2328-2008鐵路碎石道砟試驗(yàn)方法
1.1本產(chǎn)品是測定一定量的細(xì)集料通過標(biāo)準(zhǔn)漏斗,裝入標(biāo)準(zhǔn)容器中的間隙率,稱為細(xì)集料的棱角性,以百分率表示。 適用于測定天然砂、人工砂、石屑等用于路面的細(xì)集料的棱角性,以預(yù)測細(xì)集料對(duì)瀝青混合料的內(nèi)摩擦角和抗流動(dòng)變形性能的影響。
2技術(shù)參數(shù)
容量瓶>250mL;
漏斗角度:60°±4°;
流出孔直徑12.7㎜±0.6㎜;
接受器容積:100mL
3試驗(yàn)步驟
3.1稱取細(xì)集料接受容器的干質(zhì)量m。
3.2在容器中加滿水,稱取圓簡加水的質(zhì)量m,標(biāo)定容器的容積V=m,-mg,此時(shí)可忽略溫度對(duì)水密度的影響。
3.3將從現(xiàn)場取來的細(xì)集料試樣,按照最大粒徑的不同選擇2.36m或4.75m的標(biāo)準(zhǔn)篩過篩,除去大于最大粒徑的部分。通常對(duì)天然砂或0~3mm規(guī)格的機(jī)制砂,石屑采用2.36m篩,對(duì)0~5m機(jī)制砂、石屑可采用4.75m篩。
3.4取約2kg試樣放在塘瓷盤中,加水浸泡24h,仔細(xì)淘洗,便泥土和粉塵懸浮在水中,分?jǐn)?shù)次緩緩地將懸濁液通過1.18mm。0.075m套篩倒去懸浮的混水,并用潔凈的水沖洗集料,仔細(xì)沖走小于0.075m部分,將1.18m及0.075mm篩上部分均倒回搪瓷
盤中,放入105℃±5℃烘精中烘干至恒重,冷卻后適當(dāng)拌和均勻,按分料體法或四分法稱取190g±1g的試樣不少于3份。3.5將漏斗與圓簡接好,成一整體,在漏斗下方置接受容器。用一塊小玻璃板堵住開口處。
3.6將試樣從圓情中央上方(高度與情頂齊平)徐徐倒入漏斗,表面盡量倒平。
3.7取走堵住漏斗開啟門的小玻璃板,漏斗中的細(xì)集料隨即通過漏斗開口處流出,進(jìn)入接受容器中。
3.8用帶刃的直尺經(jīng)輕刮平容器的表面,不加任何振動(dòng)。
3.9稱取容器與細(xì)集料的總質(zhì)量m,準(zhǔn)確至0.1g.
3.10按本規(guī)程T0330的方法測定細(xì)集料的毛體積相對(duì)密度b。
3.11平行試驗(yàn)3次,以平均值作為細(xì)集科樓角性的試驗(yàn)結(jié)果。
4計(jì)算
按式(T0344-1).(T0344-2)計(jì)算容器中細(xì)集料的松裝密度和間隙率,精確至小數(shù)點(diǎn)后1位,間隙室即為細(xì)集料的棱角性。
Yu= (T0344-1)
U= (T0344-2)
式中:Y6-細(xì)集料的松裝相對(duì)密度:
Mo- 容器空質(zhì)量(g);
m1-容器與水的總質(zhì)量(g);
m2-容器與細(xì)集料的總質(zhì)量(g);
U-細(xì)集料的間隙率,即樓角性(%):
Yb-細(xì)集料的毛體積相對(duì)密度。
附錄:與本設(shè)備配套使用的其他試驗(yàn)儀具:
TDBZS標(biāo)準(zhǔn)篩:孔徑為475mm、2.36m的方孔篩。
TD1002電子天平:感量不大于0.1g。
TD101-2型烘箱:能控溫在105℃±5℃.
玻璃板:60mm*60m,厚4mm。
刮尺:帶刃直尺,長100m,寬20mm。
其它:搪瓷盤、毛刷等。
