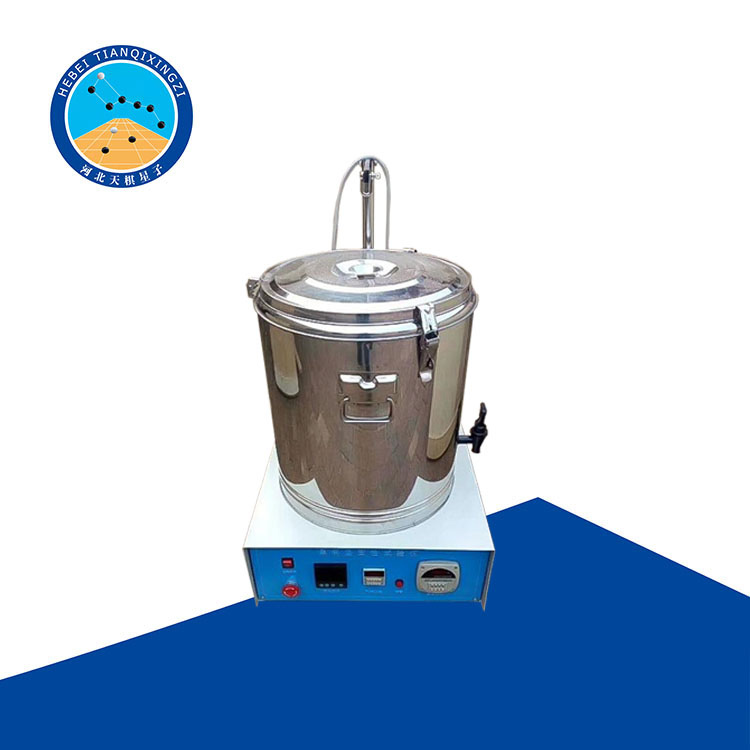

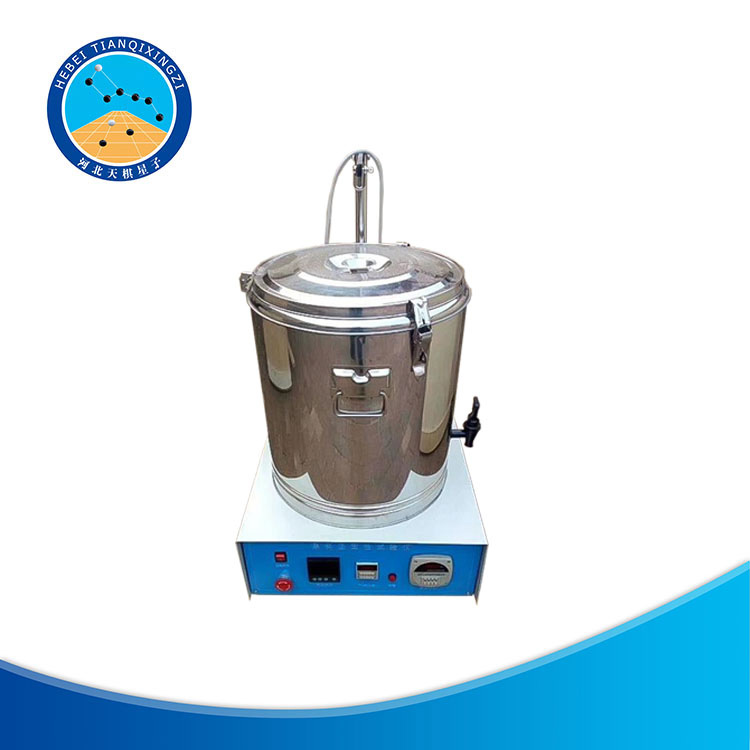

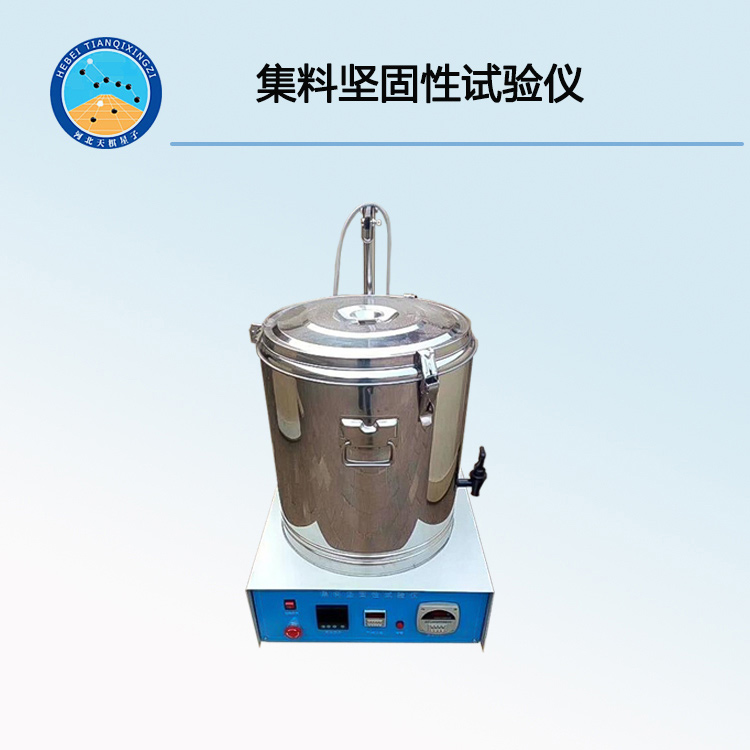

TD0314-2型集料堅固性試驗儀

一、TD0314-2型集料堅固性試驗儀是河北天棋星子檢測設備有限公司根據中華人民共和國交通行業標準JTGE42-2005《公路工程集料試驗規程》中T 0314-2000《粗集料堅固性試驗》方法的試驗要求開發研制的，該儀器堅固性是指集料經飽和Na2SO4溶液多次浸泡烘干后，承受硫酸鈉結晶壓而不發生顯著破壞或強度降低的性能，是描述集料抗凍性的重要指標，以評定砂的堅固性能（也稱安定性）。

二、技術參數

1、容器：雙層不銹鋼加熱恒溫容器

2、電源電壓：220V

3、溫度應保持范圍：0℃～100℃（可調）

4、升障次數：25次

5、加熱功率：2000W

6、電機功率：30W2

三、操作步驟

1、按照規范要求，在保溫桶內配置好溶液。將“浸泡溫度儀表”設置22℃，“浸泡時間儀表”設定為20小時，按下“電源開關“和”加熱開關。

2、此時“浸泡溫度儀表“開始工作，其他儀表不工作，當溫度達到25℃后儀麟發出蜂鳴報警，儀器自動進入升降狀態，此1時“升降次數儀表”開始進行25次升降循環，循環完成后自動導通“浸泡時間儀表”當保溫20小時后停機，完成第一次試驗。

3、進入下一次循環時，將“浸泡時間儀表”設定為8小時，（即待烘干4小時浸泡4小時）按一下“清零鍵”重新啟動，當烘干4小2時第二次浸泡4小時第1-2次完成。進入下一次循環時，以后幾次的循環參照本小節進行。

四、結果計算

1、試樣中各粒級顆粒的分計質量損失百分率按下式計算。

1=[(m1-m2)/m1]x100

式中Q1-各粒級顆粒的分計質量損失百分率％；3

M1-各粒級試樣試驗前的烘干質量g：

M2一經硫酸鈉溶液法試驗后，各粒級篩余顆粒的烘干質量g。1

2、試樣總質量

損失百分率按下式計算，準確至1％。1

=(ΣaQ1/Σa)x1005

式中：Q一試樣總質量損失百分率％

試樣中各粒級的分計質量g;

Q1-各粒級的分計質量損失百分率%。

五、裝箱單

1、TD314-2型集料堅固性試驗儀1臺

2、集料三腳網籃：1套（網籃外徑為250mm，高250mm1只；網籃外徑為100mm高100mm3只；網籃外徑為70mm高70mm3只）

3．電源線1根

4、產品說明書1份

5、合格證1份

六、與本設備配套使用的其他儀具

1、粗集科三腳網籃

TD314-L10型不銹鋼網籃外徑為100*100mm，孔徑2.36mm；

TD314-L25型不銹鋼網籃外徑為250*250mm，孔徑2.36mm；

2．細集料三腳網籃

TD340-L70型不銹鍋制，網籃外徑為70*70mm，孔徑0.15mm

3．TD101系列烘箱：

4、TD5000型電子天平：稱量5kg，感量不大于1g：

5、TDBZS系列集料試驗篩（根據試驗要求選用）

6、試劑：無水硫酸鈉和10水結品硫酸鈉（工業用）。
