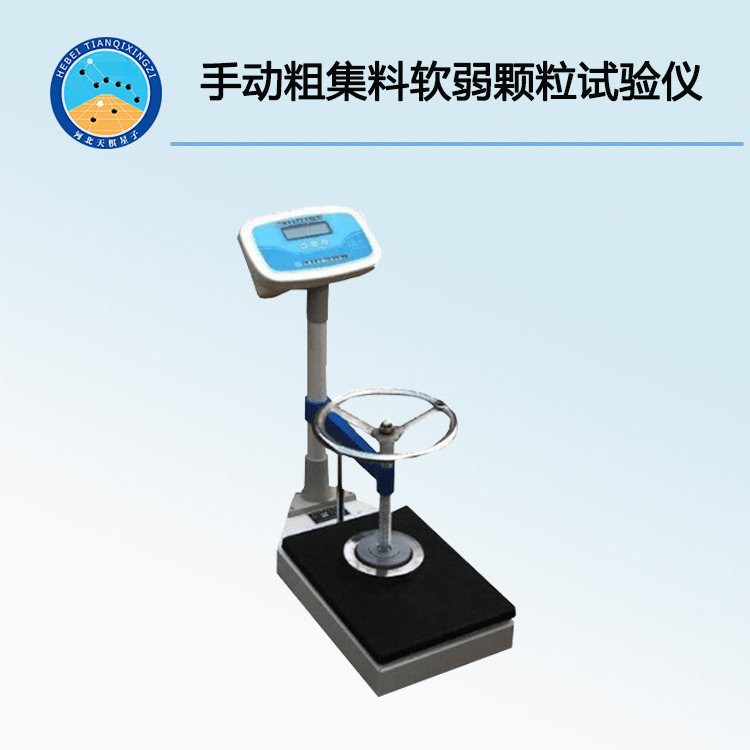

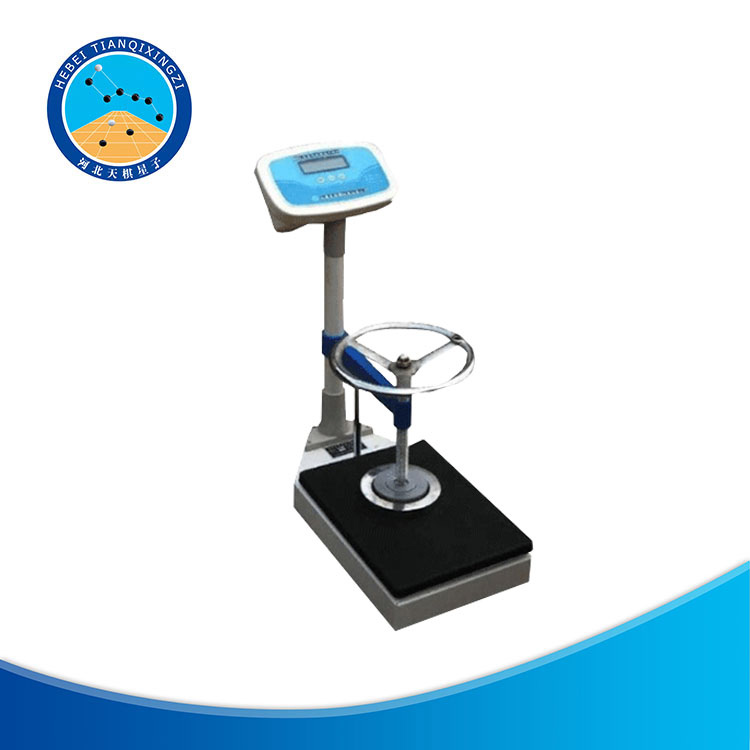

TD0320-1型集料軟弱顆粒試驗儀

一、產品簡介

TD320-1型集料軟弱顆粒試驗儀是由河北天棋星子檢測設備有限公司根據JTG E20-2011《公路集料試驗規程》中T0320-2000《粗集料軟弱顆粒試驗》開發生產的。

該產品適用與測定碎石、礫石及破碎礫石中軟弱顆粒含量。 按顆粒大小分別加以0.15kN、0.25kN、0.34kN之荷載，破裂之顆粒即屬于軟弱顆粒，將其棄去，稱出未破裂顆粒的質量。

二、技術參數：

最大載荷：1000N

分度值：1N

電源電壓：220V

三、操作步驟

1．稱風干試樣2kg(m1)，如顆粒粒徑大于40mm，則稱4kg，過篩分成5mm~10mm、10mm~20mm、20mm以上(或方孔篩4.75mm~9.5mm、9.5mm~16mm、16mm以上)各1份；

2．將軟弱顆粒試驗儀平穩的放置地面上，調整好水平并將試驗儀的地腳墊穩。

3．電源安裝：把電源適配器輸入端插在AC220V（或AC110V）插座上，輸出端插頭插在儀表盒右側插座上，并打開電源開關，是否通電。

4．開機：打開電源開關，開機時出現開機畫面，并隨即轉為“0.00”，此時可進行稱重。如開機不為“0.00”可按“置零”鍵進行清零，待顯示“0.00”和右下角“”不閃動時進行稱重。

5．選擇：設有牛頓（KN）和英鎊（1b）兩種重量單位，按下“轉換”鍵，液晶屏右上角“ ”指向選擇的重量單位。

6．試驗：液晶屏顯示“0.00”時可進行試驗。

7．將每份中每一個顆粒放在壓力機平臺中心，按顆粒大小分別加以0.15kN、0.25kN、0.34kN之荷載。

8．按下“鎖定”鍵可將重量鎖定，此時重量不變化，以便記錄。反復按“鎖定”鍵將在鎖定和釋放間轉換。

9．關機：關掉電源開關。較長時間不用時，請拔掉電源適配器。

10．將破裂的顆粒即屬于軟弱顆粒，將其棄去，稱出未破裂顆粒的質量(m2)。

11．試驗完成后應清理設備及周圍產生的雜物或廢料等保持產品和工作環境潔凈。

12．備注：使用中儀表盤的其他說明：

1）超重：稱重超過最大稱量時，將顯示“OF”，并發出連續警報聲。出現超重請移去承重面板上的重物，以保護傳感器不致?lián)p壞。

2）置零：試驗前將裝集料的圓盤放上后，可按“置零”鍵清零后進行壓力試驗。移去試桶后，將顯示負的皮重，可按“置零”鍵恢復零位。

3．出錯指示：秤顯示“Err”，表示出錯，需重新稱重或?qū)Τ舆M(jìn)行修理。

四、計算

按式(1)計算軟弱顆粒含量，準確至0.1%。

P=(m1-m1)/m1*100

式中：P--粗集料的軟弱顆粒含量，%；

m1--各粒級顆?？傎|(zhì)量，g;

m2--試驗后各粒級完好顆粒總質量，g。

附錄：與本機配套使用的其他儀具與材料

1．TD5000電子天平臺

2．TDBZS-5/10/20/4.75/9.5/16標準篩各個

3．搪瓷盤:大號或中號淺盤1個

4．3”毛刷1個
