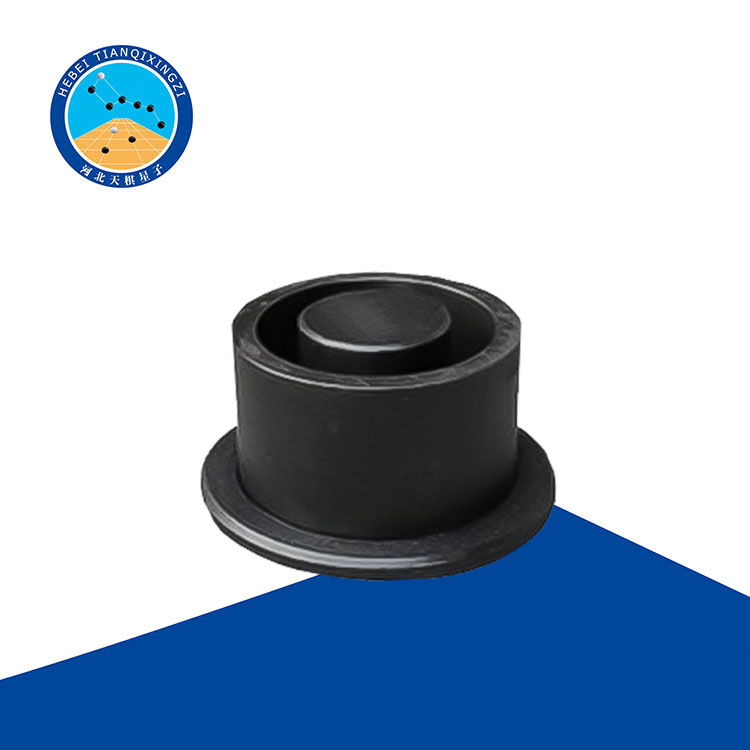

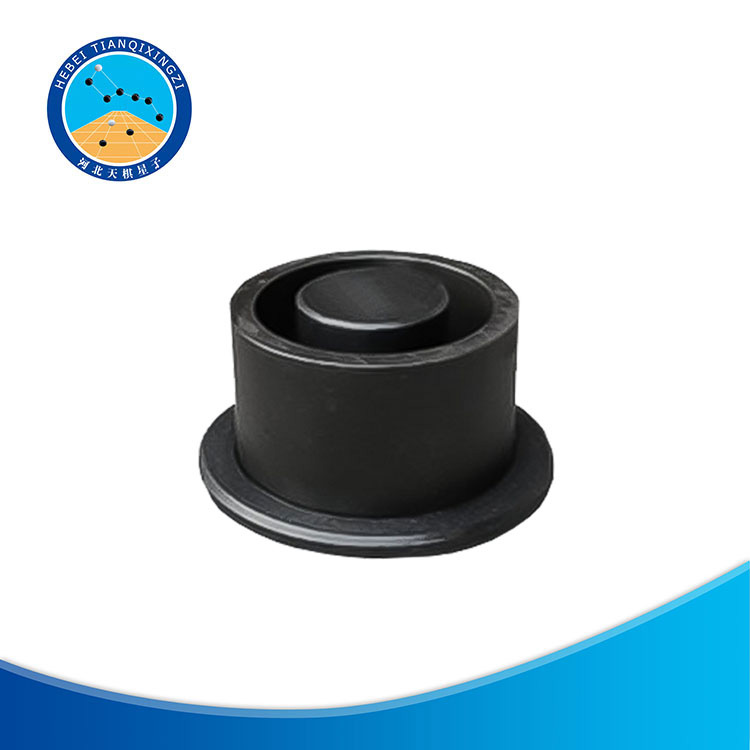

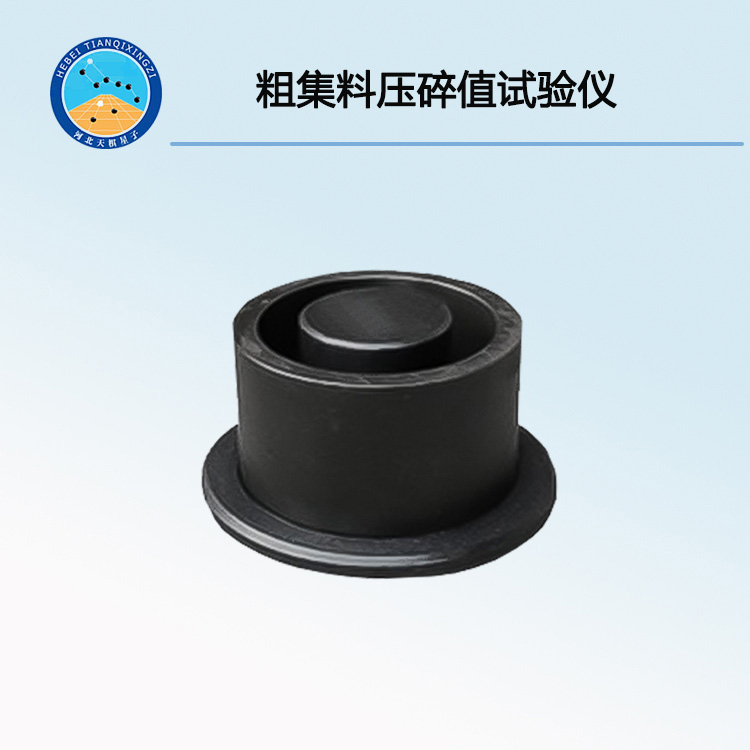

TD316-1型粗集料壓碎值試驗儀

一、產品簡介

TD316—1型粗集料壓碎值試驗儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG E42-2005《公路工程集料試驗規程》中T0316—2005 《粗集料壓碎值試驗》開發研制并生產的。
本產品適用于集料壓碎值試驗，用來衡量石料在逐漸增加的荷載下抵抗壓碎的能力，是衡量石料力學性質的指標，以評定其在公路工程中的適用性。
二、技術參數
1、試筒內徑：150±0.3mm
2、試筒高度：125～128mm
3、試筒壁厚： ≥12mm
4、壓頭直徑:149±0.2mm
5、壓桿直徑:100～149mm
6、壓柱總長:100～110mm
7、壓頭厚度 ≥25mm
8、底板直徑: 200～220mm
9、底板厚度(中間部分) :6.4±0.2mm
10、底板邊緣厚度:10±0.2mm
11、產品材質：鑄鋼或純鋼
三、試驗準備：
1) 采用風干石料用13.2㎜和9.5㎜標準篩過篩，取9.5㎜～13.2㎜的試樣3組各3000g，供試驗用。如過于潮濕需加熱烘干時，烘箱溫度不得超過100℃，烘干時間不超過4h。試驗前，石料應冷卻至室溫。
2) 每次試驗的石料數量應滿足夯擊后石料在試筒內的深度為100㎜。
3) 在金屬筒中確定石料數量的方法如下：
4) 將試樣分3次(每次數量大體相同)均勻裝入試模中，每次均將試樣表面整平，用金屬棒的半球面端從石料表面上均勻搗實25次。最后用金屬棒作為直刮刀將表面仔細整平。稱取量筒中試樣質量(m0)。以相同質量的試樣進行壓碎值的平行試驗。
四、試驗步驟
1) 將試筒安放在底板上。
2) 將要求質量的試樣分3次(每次數量大體相同)均勻裝入試模中，每次均將試樣表面整平，用金屬棒的半球面端從石料表面上均勻搗實25次。最后用金屬棒作為直刮刀將表面仔細整平。
3) 將裝有試樣的試模放到壓力機上，同時加壓頭放入試筒內石料面上，注意使壓頭擺平，勿楔擠試模側壁。
4) 開動壓力機，均勻地施加荷載，在10min左右的時間內達到總荷載400kN，穩壓5s，然后卸荷。
5) 將試模從壓力機上取下，取出試樣。
6) 用2.36㎜標準篩篩分經壓碎的全部試樣，可分幾次篩分，均需篩到在1min內無明顯的篩出物為止。
7) 稱取通過2.36㎜篩孔的全部細料質量(m1)，準確至1g。
五、計算
石料壓碎值按式(T0316-1)計算，精確至0.1％。
                        (T0316-1)
式中：——石料壓碎值(％)；
       m1——試驗前試樣質量；
       m0——試驗后通過2.36㎜篩孔的細料質量。
六、報告
以3個試樣平行試驗結果的算術平均值作為壓碎值的測定值。
七、產品維護及注意事項：
1）防止壓碎儀底板、試筒及壓頭時一檔要注意各個部位都要放正。如果放置不正確的話很容易把石子壓碎值試驗儀壓壞，有的甚至?xí)p壞壓力試驗機。由于以前我公司遇到過這種事情，所以提請使用者千萬要注意。由此產生的設備損壞甚至人身傷害均不在我公司售后范圍之內。
2）建議實習生或者剛剛參加工作的檢測人員注意：在第一次做這個試驗的時候一定要在老師或者前輩師傅的指導下進行工作。
3）試驗完成之后一定要用干凈的毛刷把所有試驗設備上的殘渣清理干凈，并將壓碎值試驗儀的各個部位涂上防銹油脂進行保護。
八、與本設備配套使用的儀具：
1) TDDB10-450金屬棒：直徑10㎜，長450㎜。
2) TD5000天平：5㎏，感量:1g。
3) TD300S-13.2/9.5/2.36標準試驗篩各一個；
1) TDYE-200系列壓力試驗機或TDWE-60系列萬能試驗機一臺；
2) TD316—R型標準容量筒一個（內徑112.0㎜，高179.4㎜，容積1767㎝3）。
