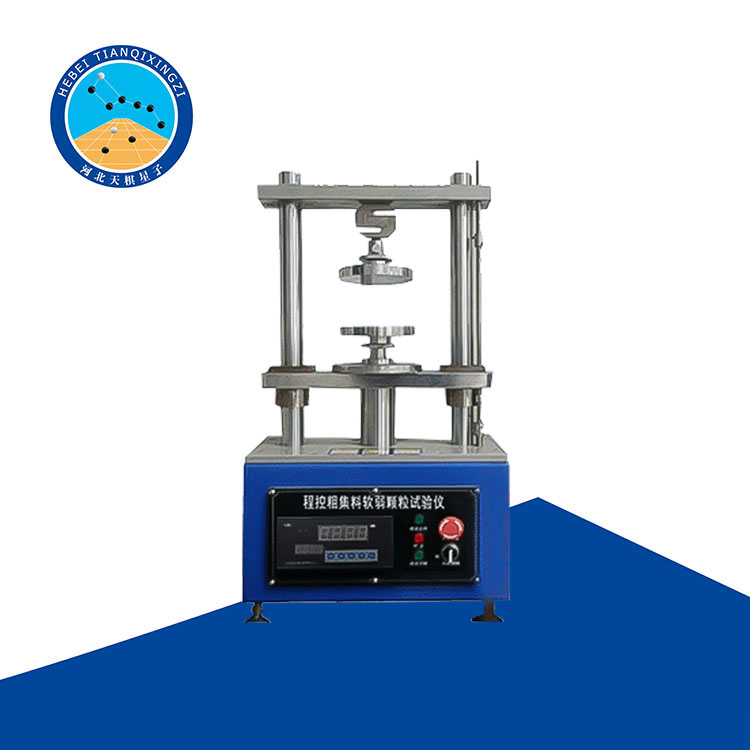

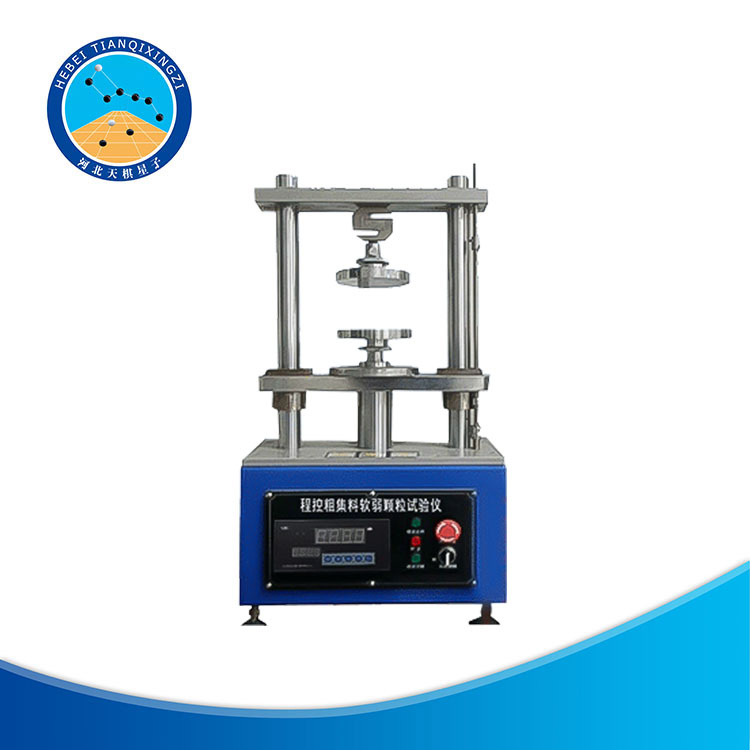

TD320-2型全自動集料軟弱顆粒試驗儀

一、目的與適用范圍

根據T0320-2000粗集料軟弱顆粒試驗,用于測定碎石、礫石及破碎礫石中軟弱顆粒含量。

二、技術術參數

1、載荷:小于等于1000N

2、齒輪手柄壓力

3、行程:小于等于60mm

4、傳感器:負荷傳感器1000N

5、數顯表工作電源:AC220V 50Hz

三、儀具與材料

1、天平或臺秤稱量5kg,感量不大于5g。

2、標準篩包括孔徑為5mm、10mm、20mm圓孔篩或4.75mm、 9.5mm 16mm方孔篩。

3、壓力機。

4、其他:淺盤,毛刷等。

四、實驗步驟

稱風干試樣2kg(m1)如果顆粒粒徑大于40mm,則稱4kg,過篩分成5mm~ 10mm、10mm~ 20mm、20mm以上或方孔篩4.75mm~9.5m m、9.5mm~16mm、 16mm以上。各一份;將每份中每個 顆粒放在壓力機平臺中心，按顆粒大小分別加以0.15kn.0.25kn、 0.34kn之荷載。破裂之顆粒即屬于軟弱顆粒，將其丟去。稱出未破裂顆粒的質量(m2)。

五、計算

按式(1)計算軟弱顆粒含量,準確到0.1%。

P=(m1-m2)/m1x100

式中:p-粗集料的軟弱顆粒含量,%;

M1-各粒級顆粒總質量g;

M2-試驗后各粒級完好顆粒質量g。

六、儀表使用方法

1、電源安裝:把電源輸入端插在AC220v插座上，并打開電源開關。查看是否通電。

2、開機:打開電源開關、開機時出現開機畫面,并隨即轉為"0.0" ,此時可進行工作，,如開機不為(0.0)可按“置零”鍵進行清零。

3、試驗;液晶屏顯示“0.0" 時可進行試驗。

4、關機,關掉電源開關較長時間不用時,請拔掉電源。
