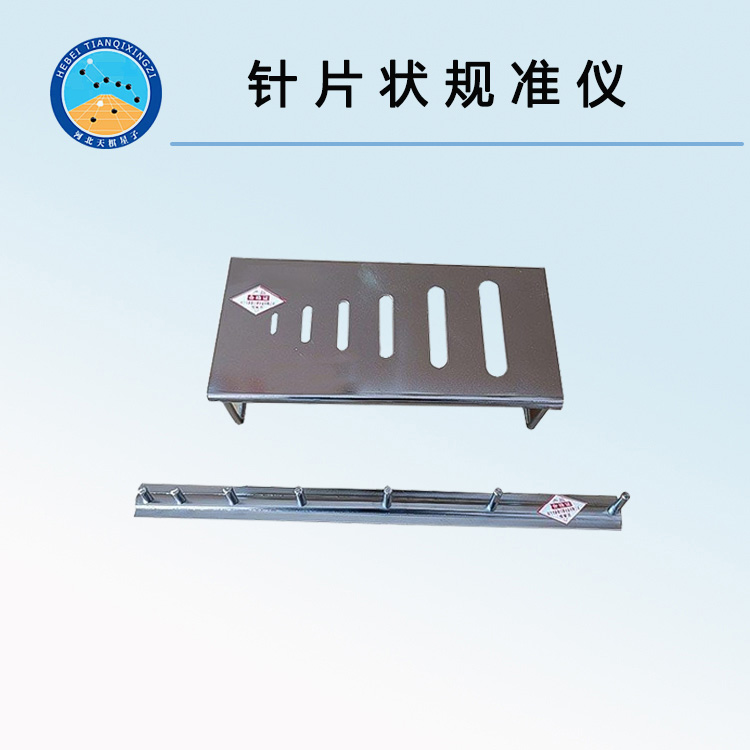

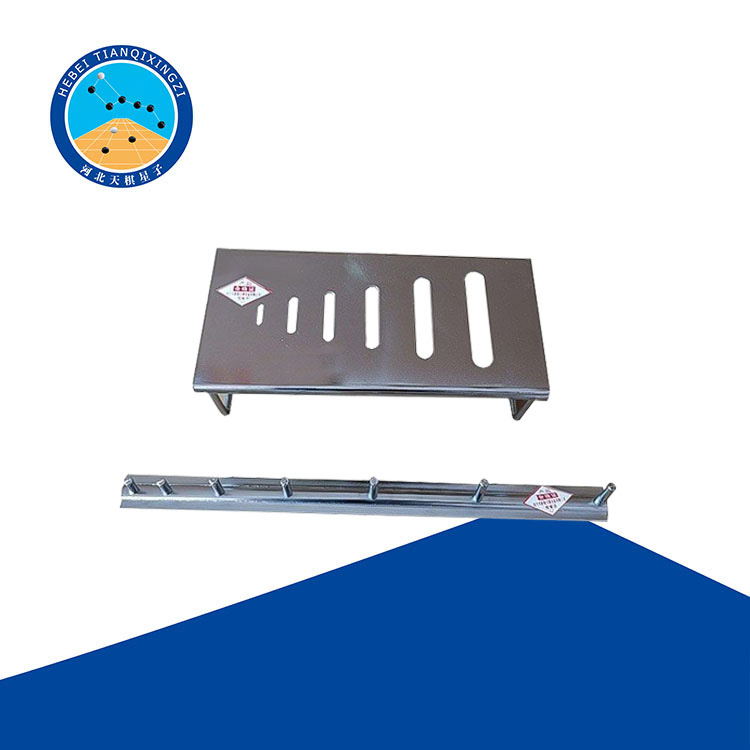

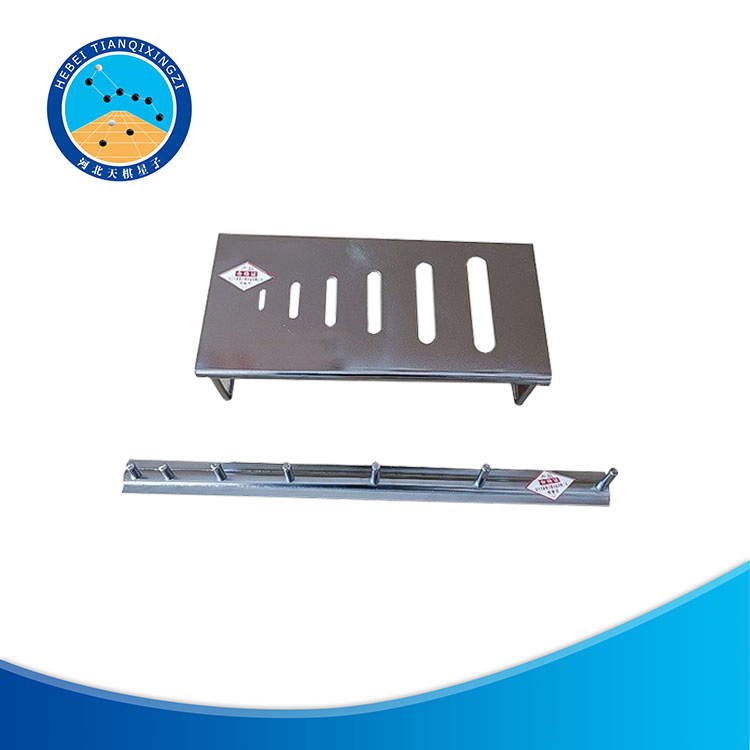

TD311-Z/P型針片狀規準儀
一、產品簡介
TD311-Z/P型針片狀規準儀是由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG E42-2005《公路工程集料試驗規程》中T 0311-2005《粗集料及集料混合料的篩分試驗》開發研制并生產的。
1.本產品適用于測定水泥混凝土使用的4.75㎜以上的粗集料的針狀及片狀顆粒含量，以百分率計。
2.本產品測定的針片狀顆粒，是指使用專用規準儀測定的粗集料顆粒的最小厚度(或直徑)方向與最大長度(或?qū)挾?方向的尺寸之比小于一定比例的顆粒。
3.本產品測定的粗集料中針片狀顆粒的含量，可用于評價集料的形狀及其在工程中的適用性。
二、產品說明

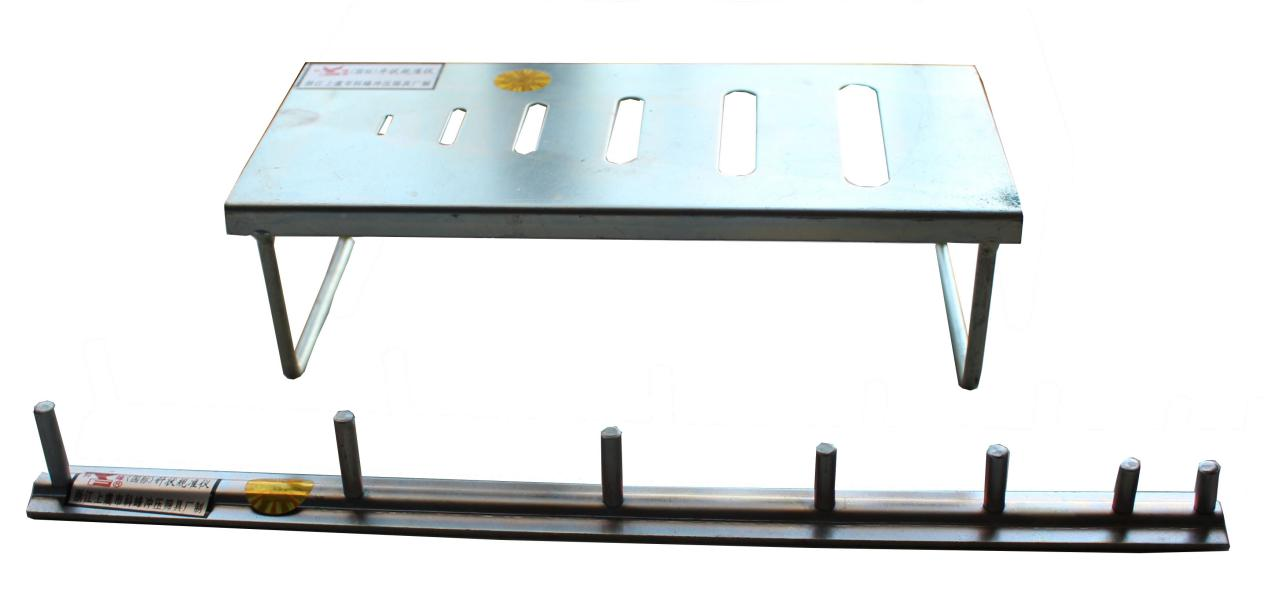

(1)水泥混凝土集料針狀規準儀和片狀規準儀見圖T0311-1和圖T0311-2，片狀規準儀的鋼板基板厚度3㎜，尺寸應符合表T0311-1的要求。
圖T0311-1針狀規準儀(尺寸單位：㎜) 圖T0311-2片狀規準儀(尺寸單位：㎜)
表T0311-1水泥混凝土集料針片狀顆粒試驗的粒級劃分及其相應的規準儀孔寬或間距
粒級(方孔篩)(㎜) | 4.75～9.5 | 9.5～16 | 16～19 | 19～26.5 | 26.5～31.5 | 31.5～37.5 |
針狀規準儀上相對應的立柱之間的間距寬(㎜) | 17.1 (B1) | 30.6 (B2) | 42.0 (B3) | 54.6 (B4) | 69.6 (B5) | 82.8 (B6) |
片狀規準儀上相時應的孔寬(㎜) | 2.8 (A1) | 5.1 (A2) | 7.0 (A3) | 9.1 (A4) | 11.6 (A5) | 13.8 (A6) |
三、試驗準備
將來樣在室內風干至表面干燥，并用四分法或分料器法縮分至滿足表T0311-2規定的質量，稱量，然后篩分成表T0311-2所規定的粒級備用。
表 T0311-2針片狀顆粒試驗所需的試樣最小質量
公稱最大粒徑(㎜) | 9.5 | 16 | 19 | 26.5 | 31.5 | 37.5 | 7.5 | 7.5 |
試樣的最小質量（㎏） | 0.3 | 1 | 2 | 3 | 5 | 10 | 10 | 10 |
四、試驗步驟
1.目測挑出接近立方體形狀的規則顆粒，將目測有可能屬于針片狀顆粒的集料按表T0311-2所規定的粒級用規準儀逐粒對試樣進行針狀顆粒鑒定，挑出顆粒長度大于針狀規準儀上相應間距而不能通過者，為針狀顆粒。
2.將通過針狀規準儀上相應間距的非針狀顆粒逐粒對試樣進行片狀顆粒鑒定，挑出厚度小于片狀規準儀上相應孔寬能通過者，為片狀顆粒。
3.稱量由各粒級挑出的針狀顆粒和片狀顆粒的質量，其總質量為m1。
五、計算
碎石或礫石中針片狀顆粒含量按式(T0311-1)計算，精確至0.1％。
Qe=
(T0311-1)
式中：Qe——試樣的針片狀顆粒含量(％)；
m1——試樣中所含針狀顆粒與片狀顆粒的總質量；
m0——試樣總質量。
注：如果需要可以分別計算針狀顆粒和片狀顆粒的含量百分?jǐn)?shù)。
附錄：本試驗中應配套的替他試驗儀具
1.天平或臺秤：感量不大于稱量值的0.1％。
2.標準篩：孔徑分別為4.75㎜、9.5㎜、16㎜、L9㎜、26.5㎜、31.5㎜、37.5㎜，試驗時根據需要選用。
