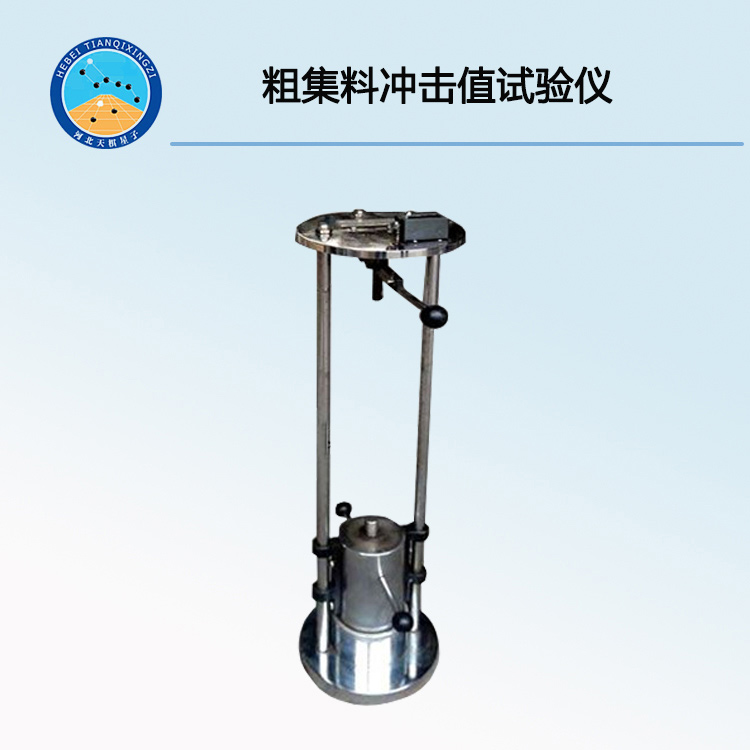

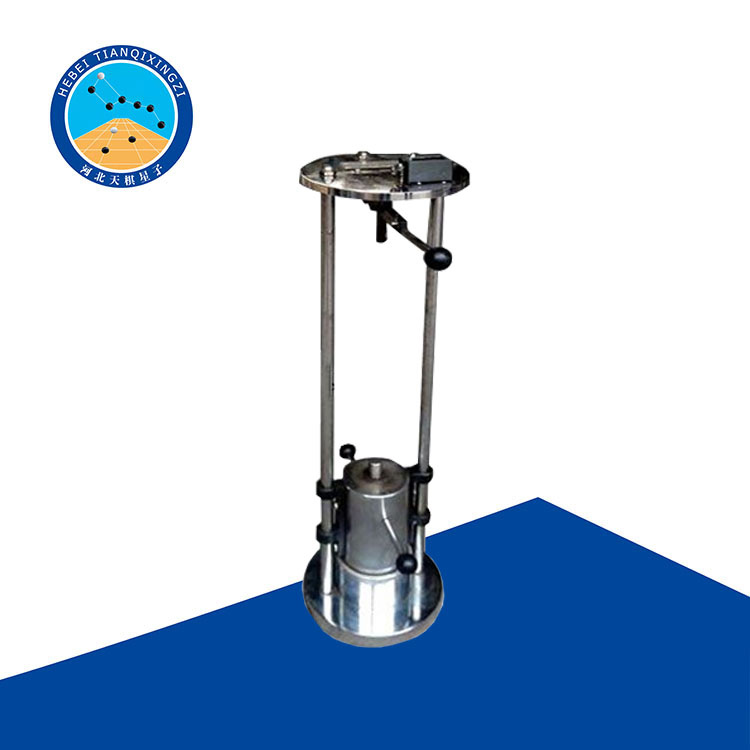

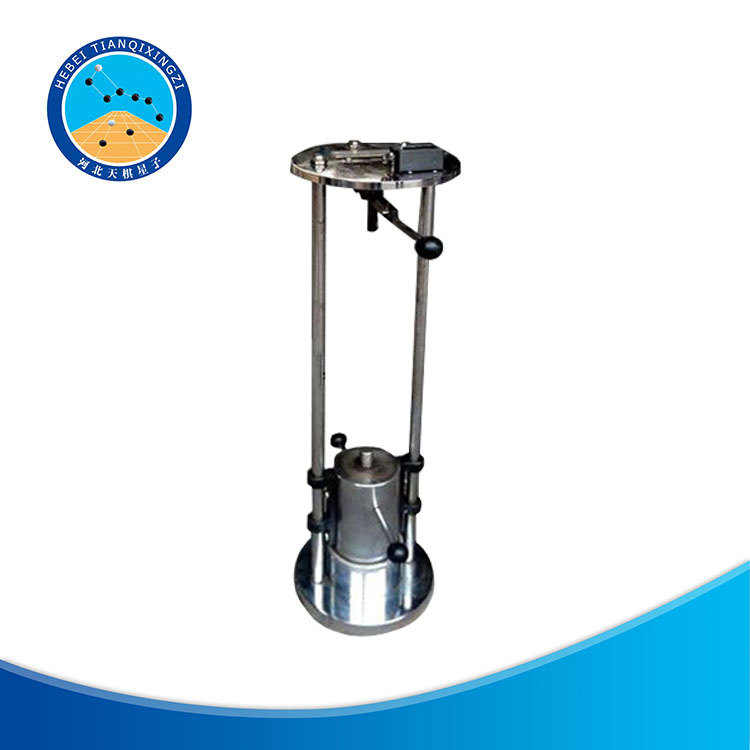

TD322-1型粗集料沖擊值試驗儀

一、適用范圍：
TD322-1型粗集料沖擊值試驗儀是河北天棋星子檢測設備有限公司根據國家行業標準JTGE42-2005《公路工程集料試驗規程》T 0322—2000《粗集料沖擊值試驗》
TD322-1型粗集料沖擊值試驗儀適用于測定路面用粗集料，如碎石、礫石等的沖擊值試驗，用于確定集料抵抗瞬間沖擊或撞擊阻力的能力。
二、主要結構：
 TD322-1型粗集料沖擊值試驗儀主要由下列部件組成： 釋放按鈕； 調整按鈕； 手把； 掛鉤; 擊錘； 立柱； 沖擊杯； 底座.
三、主要技術參數：
量 筒：內徑76mm、內高51mm、壁厚3mm。
沖擊杯：內徑102mm、內高50mm的圓形鋼筒，內側表面經剛化處理。
搗實棒：鋼棒直徑10mm、長23mm、一端為半球面。
沖擊錘重：14.0~13.5Kg，下部圓柱直徑100mm、長50mm、
底部邊緣作成1.5mm倒角表面淬火。
沖擊錘落高：380±5mm。
四、使用方法：
1、將沖擊值試驗機置于試驗室地面上，下面放置鑄鐵或厚木板。
2、提起擊錘 （6），使擊錘掛鉤與上掛鉤（4）接合掛牢。
3、將集料倒入試驗機底座上的沖擊杯中（8），按試驗方法操作。
4、按動釋放按鈕（2）此時上掛鉤（4）和擊錘掛鉤（5）脫鉤，錘自行脫落。
五、維修保養：
   1、每次試驗結束后將儀器擦拭干凈，運動部位加潤滑油保養。
   2、使用時不要隨便觸動釋放開關，以免發生意外。
   3、不使用時將擊錘放置于儀器底部，防止閑置時意外事故發生。
六、裝箱單：
   1、 主  機：1臺 4、沖擊杯：1只
   2、 量  筒：1只 5、說明書：1份
   3、 搗實棒：1根 6、合格證：1份
七、試驗方法：
   （參見JTJ058-94，《公路工程集料試驗規程》T0322-94進行）。
1、備料：篩取通過15mm篩孔保留在10mm篩上的集料1Kg，風干或加熱烘干，烘干時溫度不超過100℃，時間不超過4小時。
2、盛料：用鏟將集料的三分之一從容器頂不超過50mm處裝入量筒，用搗實棒圓形端將集料搗實25次，同樣的方法3次做完除去多余的集料并外加集料填滿空隙。
3、稱量：將量筒中盛滿的集料倒于天平中稱取質量（質量m，準備至0.1g），第二次試驗用同樣質量。
4、倒料：將量筒中集料倒入機器底座上的金屬杯中，并用搗實棒在它上面單獨搗實25次，以便壓實。
5、錘擊：讓錘從380±5mm處自由落下錘擊集料，并連續錘擊達15次。每次錘擊間隔不少于1秒。第一錘擊后，對所要求落高不再調整。
6、篩分和稱量：將杯中擊碎的石料倒至清潔的托盤上，并用橡膠錘錘擊金屬杯外面，用硬毛刷刷內表面，直至集料細顆粒全部落在托盤上為止。將擊碎集料倒入2.5mm篩上進行篩分，直至在1分鐘內沒有進一步明顯增量為止。將通過2.5mm篩孔的石屑和保留在2.5mm篩孔的石屑置于天平上稱量，精確到01g，分別以m1（篩下）和m2（篩上）表示。若m1+m2大于m+1g時，則其結果無效。
八、校驗方法：
  本方法適用于新購或使用中及檢修后的沖擊試驗儀的校驗
計量性能要求
  1 沖擊錘：質量為 13.75kg±0.05kg
  2 量筒：內徑 76mm，內高 51mm，壁厚 3mm。
  3 沖擊杯：內徑 102mm，內高 50mm。
通用技術要求
   1 儀器應有銘牌，內容包括儀器名稱、規格、出廠編號、出廠日期、制造廠商。
   2 儀器安裝平穩，控制裝置應工作可靠。
八、與TD322-1型粗集料沖擊值試驗儀配套使用的儀具包括：
TD322-M型量筒：內徑76㎜內高51㎜，壁厚31㎜。
TD322-B型沖擊杯：內徑102㎜，內高50㎜的圓形網筒，內側表面經鋼化處理。
TDDB10-230型搗棒：鋼棒，直徑10㎜，長230㎜，一端為半球面。
TDBZS-2.36/9.5/13.2標準篩：2.36㎜、9.5㎜、13.2㎜的方孔篩。
TDTP1001電子天平：稱量1㎏，感量不大于0.1g。
小鏟、淺盤、恒溫箱、鋼板、橡膠錘、毛刷等。
